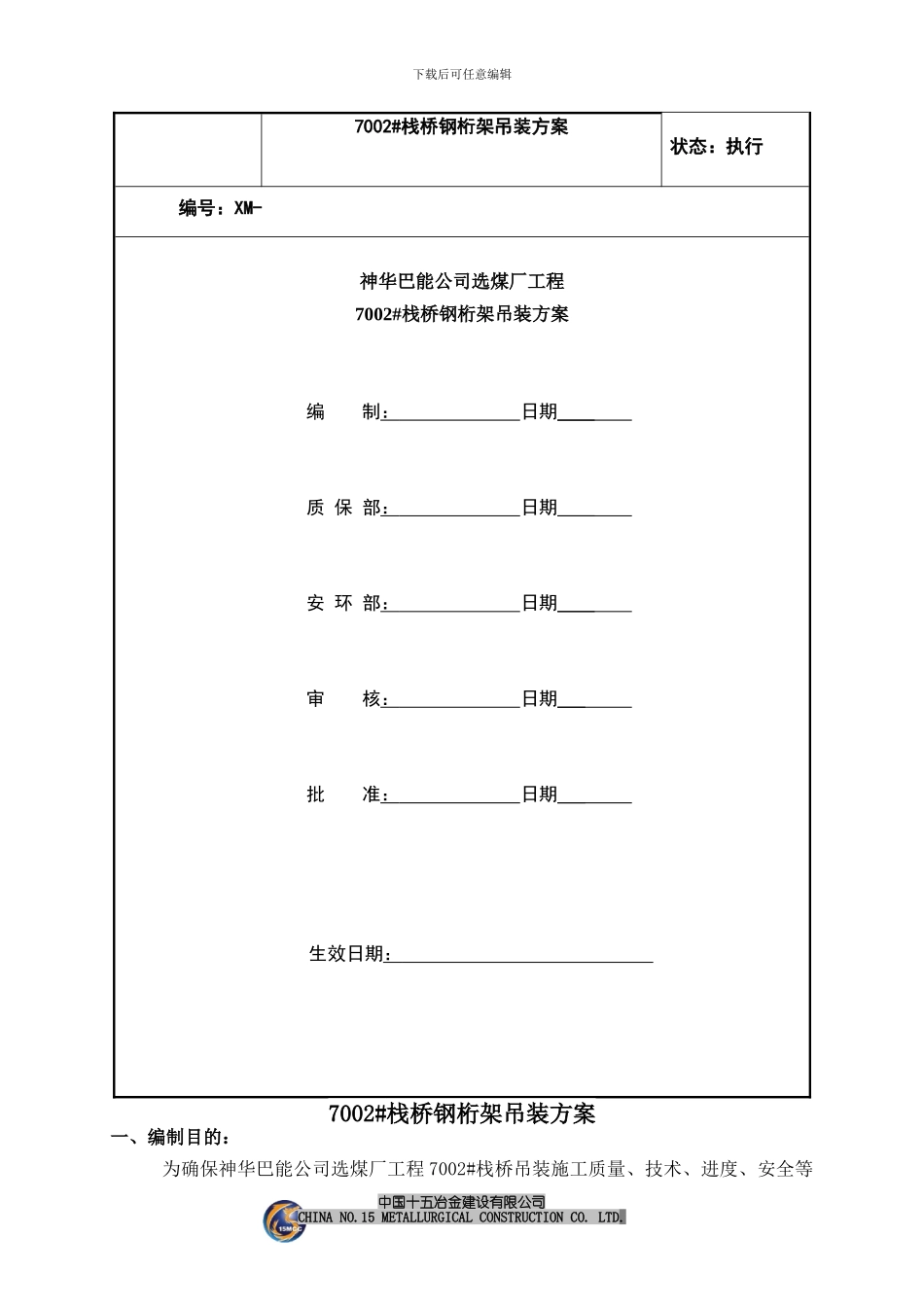

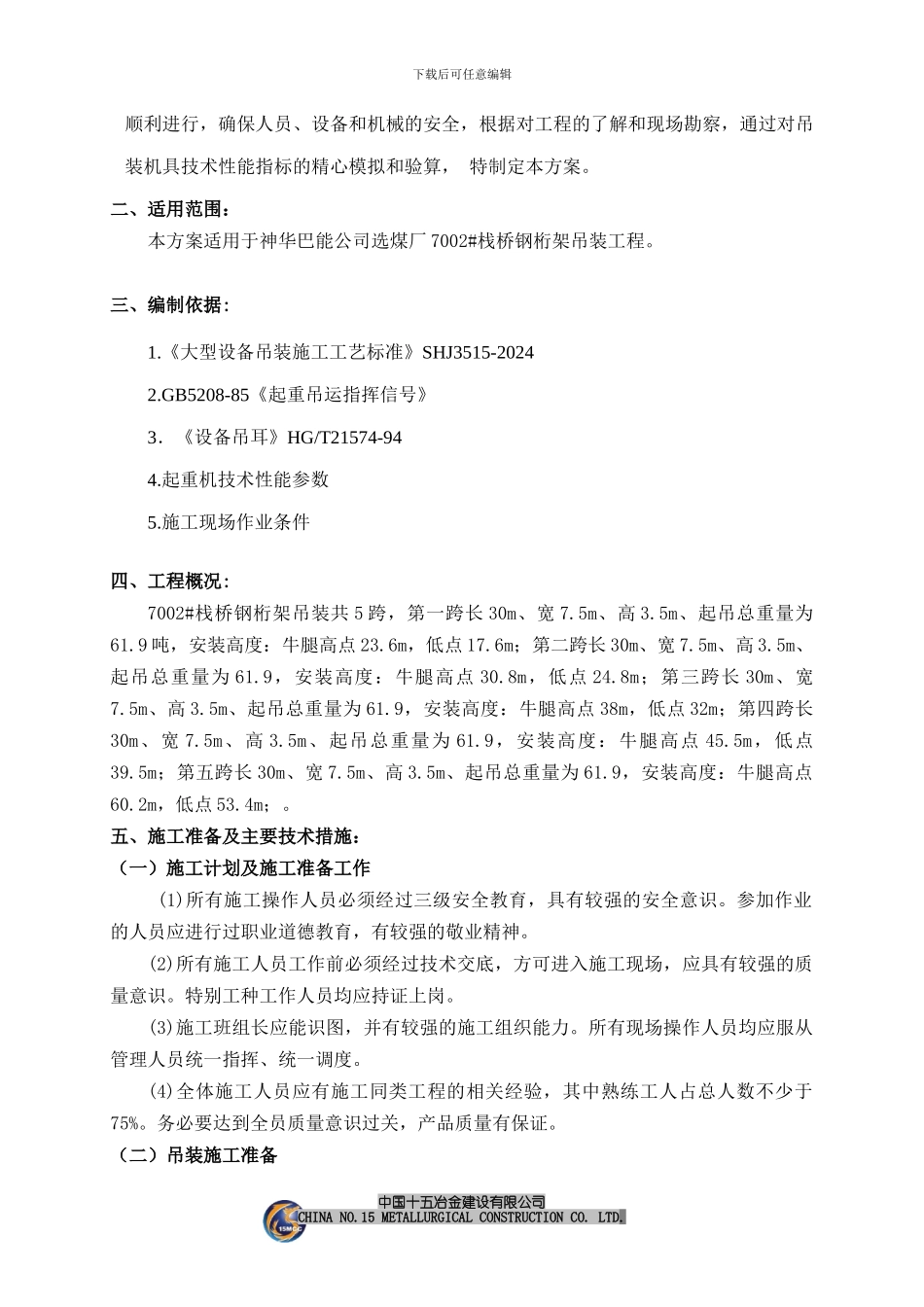

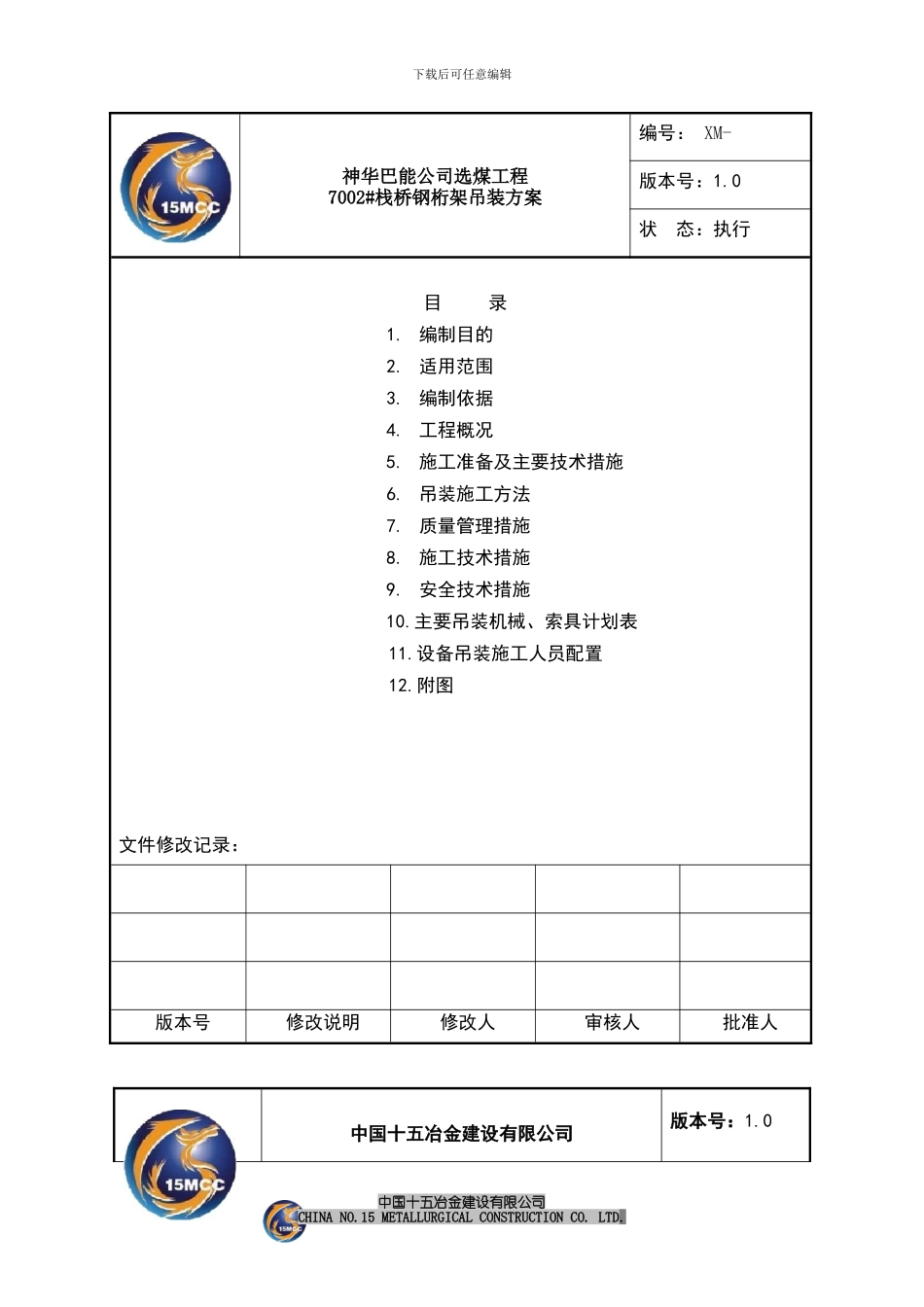

下载后可任意编辑中国十五冶金建设有限公司版本号:1.0中国十五冶金建设有限公司CHINA NO.15 METALLURGICAL CONSTRUCTION CO. LTD.神华巴能公司选煤工程7002#栈桥钢桁架吊装方案编号: XM-版本号:1.0状 态:执行目 录1. 编制目的2. 适用范围3. 编制依据4. 工程概况5. 施工准备及主要技术措施6. 吊装施工方法7. 质量管理措施8. 施工技术措施9. 安全技术措施 10.主要吊装机械、索具计划表11.设备吊装施工人员配置12.附图 文件修改记录:版本号修改说明修改人审核人批准人下载后可任意编辑7002#栈桥钢桁架吊装方案状态:执行编号:XM-神华巴能公司选煤厂工程 7002#栈桥钢桁架吊装方案编 制: 日期 质 保 部: 日期 安 环 部: 日期 审 核: 日期 批 准: 日期 生效日期: 7002#栈桥钢桁架吊装方案一、编制目的:为确保神华巴能公司选煤厂工程 7002#栈桥吊装施工质量、技术、进度、安全等中国十五冶金建设有限公司CHINA NO.15 METALLURGICAL CONSTRUCTION CO. LTD.下载后可任意编辑顺利进行,确保人员、设备和机械的安全,根据对工程的了解和现场勘察,通过对吊装机具技术性能指标的精心模拟和验算, 特制定本方案。二、适用范围:本方案适用于神华巴能公司选煤厂 7002#栈桥钢桁架吊装工程。三、编制依据: 1.《大型设备吊装施工工艺标准》SHJ3515-20242.GB5208-85《起重吊运指挥信号》3.《设备吊耳》HG/T21574-944.起重机技术性能参数5.施工现场作业条件四、工程概况: 7002#栈桥钢桁架吊装共 5 跨,第一跨长 30m、宽 7.5m、高 3.5m、起吊总重量为61.9 吨,安装高度:牛腿高点 23.6m,低点 17.6m;第二跨长 30m、宽 7.5m、高 3.5m、起吊总重量为 61.9,安装高度:牛腿高点 30.8m,低点 24.8m;第三跨长 30m、宽7.5m、高 3.5m、起吊总重量为 61.9,安装高度:牛腿高点 38m,低点 32m;第四跨长30m、宽 7.5m、高 3.5m、起吊总重量为 61.9,安装高度:牛腿高点 45.5m,低点39.5m;第五跨长 30m、宽 7.5m、高 3.5m、起吊总重量为 61.9,安装高度:牛腿高点60.2m,低点 53.4m;。五、施工准备及主要技术措施:(一)施工计划及施工准备工作 (1)所有施工操作人员必须经过三级安全教育,具有较强的安全意识。参加作业的人员应进行过职业道德教育,有较强的敬业精神。(2)所有施工人员工作前必须经过技术交底,方可进入施工现场,应具有较强的质量意识。特别工种工作人员均应持...
