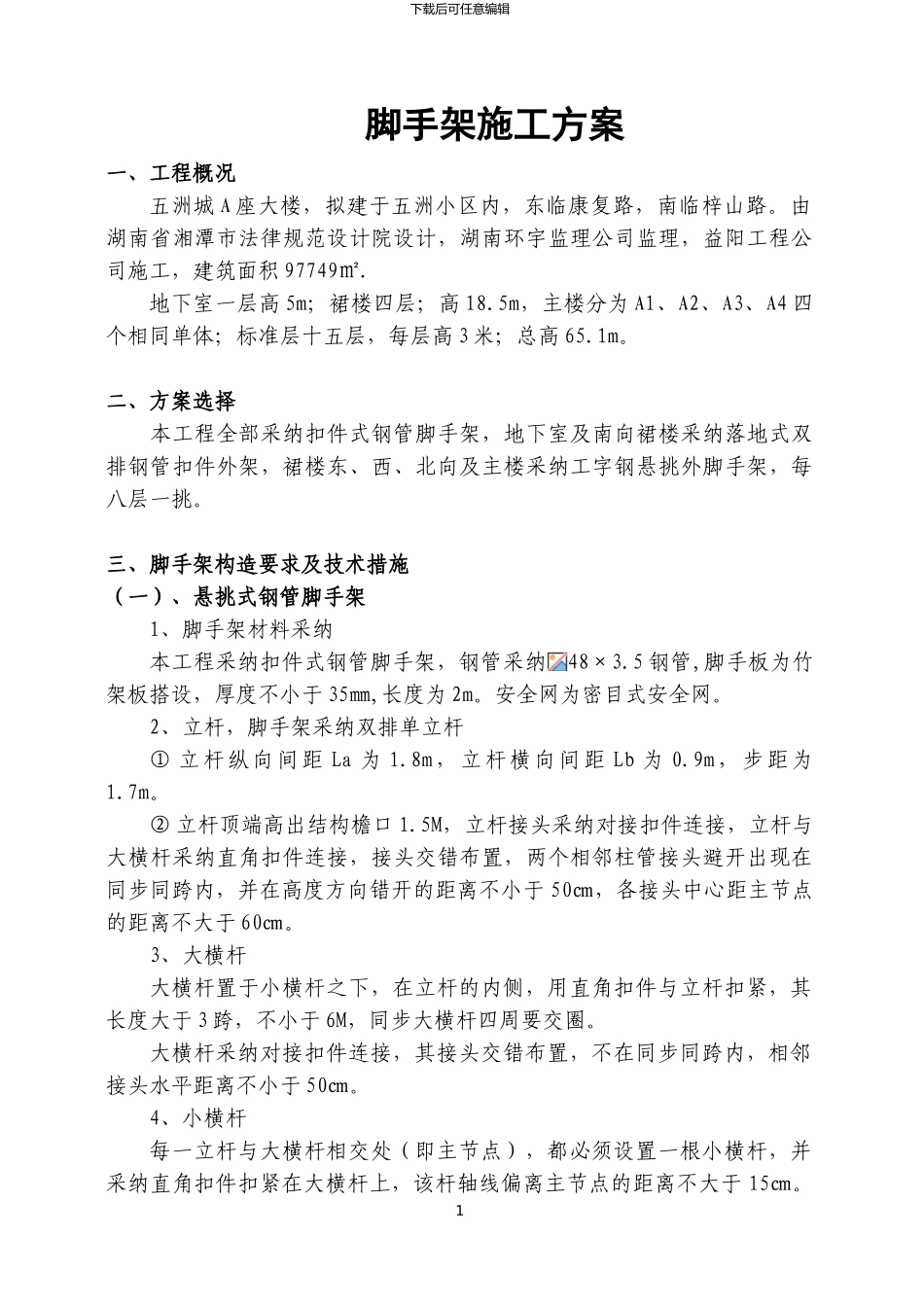

下载后可任意编辑脚手架施工方案一、工程概况五洲城 A 座大楼，拟建于五洲小区内，东临康复路，南临梓山路。由湖南省湘潭市法律规范设计院设计，湖南环宇监理公司监理，益阳工程公司施工，建筑面积 97749㎡.地下室一层高 5m；裙楼四层；高 18.5m，主楼分为 A1、A2、A3、A4 四个相同单体；标准层十五层，每层高 3 米；总高 65.1m。二、方案选择本工程全部采纳扣件式钢管脚手架，地下室及南向裙楼采纳落地式双排钢管扣件外架，裙楼东、西、北向及主楼采纳工字钢悬挑外脚手架，每八层一挑。三、脚手架构造要求及技术措施（一）、悬挑式钢管脚手架1、脚手架材料采纳本工程采纳扣件式钢管脚手架，钢管采纳48×3.5 钢管,脚手板为竹架板搭设，厚度不小于 35㎜,长度为 2m。安全网为密目式安全网。2、立杆，脚手架采纳双排单立杆① 立杆纵向间距 La 为 1.8m，立杆横向间距 Lb 为 0.9m，步距为1.7m。② 立杆顶端高出结构檐口 1.5M，立杆接头采纳对接扣件连接，立杆与大横杆采纳直角扣件连接，接头交错布置，两个相邻柱管接头避开出现在同步同跨内，并在高度方向错开的距离不小于 50㎝，各接头中心距主节点的距离不大于 60㎝。3、大横杆大横杆置于小横杆之下，在立杆的内侧，用直角扣件与立杆扣紧，其长度大于 3 跨，不小于 6M，同步大横杆四周要交圈。大横杆采纳对接扣件连接，其接头交错布置，不在同步同跨内，相邻接头水平距离不小于 50㎝。4、小横杆每一立杆与大横杆相交处（即主节点），都必须设置一根小横杆，并采纳直角扣件扣紧在大横杆上，该杆轴线偏离主节点的距离不大于 15㎝。1下载后可任意编辑小横杆间距应与立杆柱距相同，且根据作业层脚手板搭设的需要，可在两立柱之间再等距设置增设 1～2 根小横杆，其最大间距不大于 75㎝。5、剪刀撑本脚手架采纳剪刀撑与横向斜撑相结合的方式，随立柱、纵横向水平杆同步搭设，用通长剪刀撑沿架高连续布置。（见后页剪刀撑布置图）剪刀撑每 5 步 5 跨设置一道，斜杆与地面的夹角在 45～60 度之间。斜杆相交处于同一条直线上，并沿架高连续布置。剪刀撑的一根斜杆扣在立柱上，另一根斜杆在小横杆伸出的端头上，两端分别旋转扣件固定，在其中增加 2～4 个扣结点。最下部的斜杆与立杆的连接点距地面的高度控制在30㎝内。剪刀撑的杆件连接采纳搭接，其搭接长度≥100㎝，并用不小于 2 个旋转扣件固定，端部扣件盖板的边缘至杆端的距离≥100mm。横向斜撑搭设在主楼脚手架...
