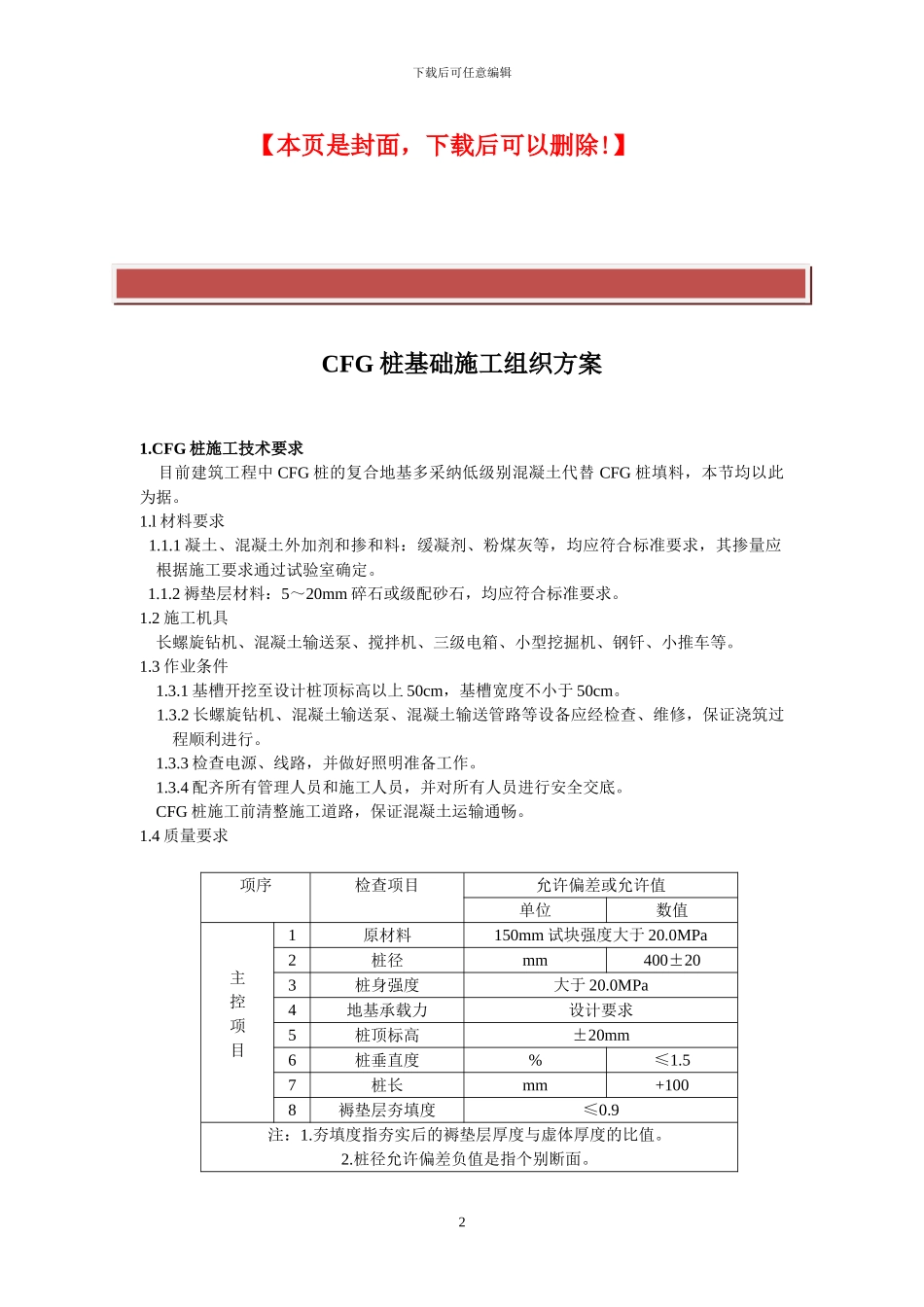

下载后可任意编辑 精品文档下载 1最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】CFG 桩基础施工组织方案1.CFG 桩施工技术要求 目前建筑工程中 CFG 桩的复合地基多采纳低级别混凝土代替 CFG 桩填料，本节均以此为据。1.l 材料要求 1.1.1 凝土、混凝土外加剂和掺和料：缓凝剂、粉煤灰等，均应符合标准要求，其掺量应根据施工要求通过试验室确定。 1.1.2 褥垫层材料：5～20mm 碎石或级配砂石，均应符合标准要求。1.2 施工机具 长螺旋钻机、混凝土输送泵、搅拌机、三级电箱、小型挖掘机、钢钎、小推车等。1.3 作业条件 1.3.1 基槽开挖至设计桩顶标高以上 50cm，基槽宽度不小于 50cm。 1.3.2 长螺旋钻机、混凝土输送泵、混凝土输送管路等设备应经检查、维修，保证浇筑过程顺利进行。 1.3.3 检查电源、线路，并做好照明准备工作。 1.3.4 配齐所有管理人员和施工人员，并对所有人员进行安全交底。 CFG 桩施工前清整施工道路，保证混凝土运输通畅。1.4 质量要求项序检查项目允许偏差或允许值单位数值主控项目1原材料150mm 试块强度大于 20.0MPa2桩径mm400±203桩身强度大于 20.0MPa4地基承载力设计要求5桩顶标高±20mm6桩垂直度%≤1.57桩长mm+1008褥垫层夯填度≤0.9注：1.夯填度指夯实后的褥垫层厚度与虚体厚度的比值。2.桩径允许偏差负值是指个别断面。2下载后可任意编辑 1.5、CFG 桩复合地基施工流程图 设备、人员进场→测放桩位、材料采购→试桩施工→桩基顺序施工→清槽至桩顶标高→凿桩头→检测→褥垫层施工→退场。 单桩施工工艺流程： 钻机就位→钻孔→终孔至设计深度→压灌混凝土→提钻并压灌混凝土至孔口。 1.6、操作工艺 1.6.1 放线： 施工前根据放出的外墙轴线或外墙皮线，四周交点用钢钎打入地下，根据桩位布置图统一进行测放桩位线，桩位中心点用钎子插入地下，并用白灰明示，桩位偏差小于2cm。 1.6.2 成孔： 长螺旋钻机成孔，应匀速钻进，避开形成螺旋孔：成孔深度在钻杆上应有明确标记，成孔深度误差不超过 0.lm，确保桩端进入持力层深度大于 200mm；垂直度偏差小于1.5%。 1.6.3 混凝土灌注： 成孔至设计深度后，现场指挥员应通知钻机停钻提升钻杆，并同时通知司泵开始灌注混凝士并保持连续灌注。灌注混凝土至桩顶时，应适当超过桩顶设计标高 50cm 左右，以保证桩顶标高和桩顶混凝土质量均符合设计要求；灌注混凝土之前，应检查管路是否顺...
