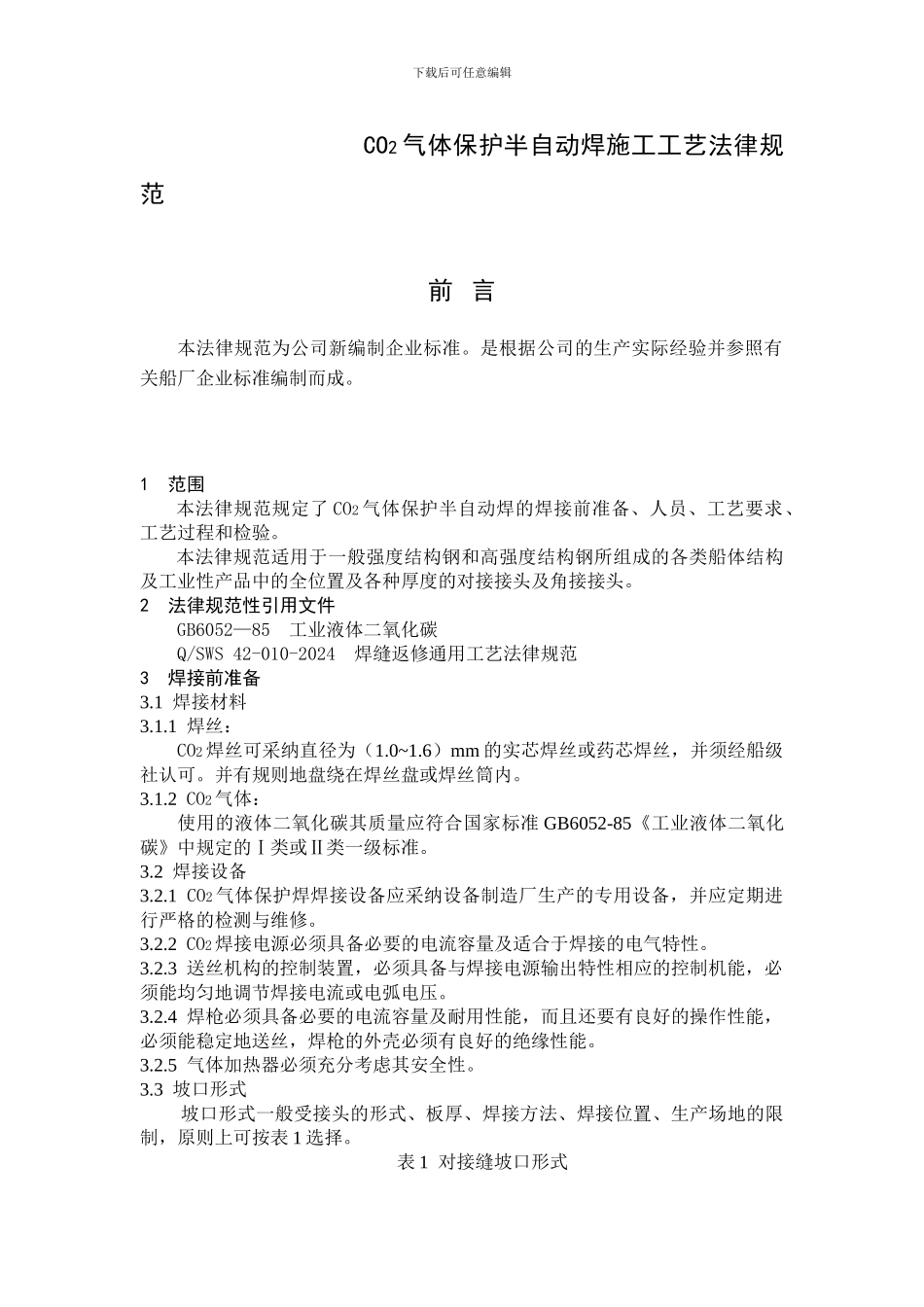

CO2气体保护半自动焊施工工艺规范_第1页
1/3
CO2气体保护半自动焊施工工艺规范_第2页
2/3
CO2气体保护半自动焊施工工艺规范_第3页
3/3
下载后可任意编辑CO2 气体保护半自动焊施工工艺法律规范 前 言本法律规范为公司新编制企业标准。是根据公司的生产实际经验并参照有关船厂企业标准编制而成。 1 范围本法律规范规定了 CO2 气体保护半自动焊的焊接前准备、人员、工艺要求、工艺过程和检验。本法律规范适用于一般强度结构钢和高强度结构钢所组成的各类船体结构及工业性产品中的全位置及各种厚度的对接接头及角接接头。2 法律规范性引用文件GB6052—85 工业液体二氧化碳Q/SWS 42-010-2024 焊缝返修通用工艺法律规范3 焊接前准备3.1 焊接材料3.1.1 焊丝:CO2 焊丝可采纳直径为(1.0~1.6)mm 的实芯焊丝或药芯焊丝,并须经船级社认可。并有规则地盘绕在焊丝盘或焊丝筒内。3.1.2 CO2气体:使用的液体二氧化碳其质量应符合国家标准 GB6052-85《工业液体二氧化碳》中规定的Ⅰ类或Ⅱ类一级标准。3.2 焊接设备3.2.1 CO2 气体保护焊焊接设备应采纳设备制造厂生产的专用设备,并应定期进行严格的检测与维修。3.2.2 CO2焊接电源必须具备必要的电流容量及适合于焊接的电气特性。3.2.3 送丝机构的控制装置,必须具备与焊接电源输出特性相应的控制机能,必须能均匀地调节焊接电流或电弧电压。3.2.4 焊枪必须具备必要的电流容量及耐用性能,而且还要有良好的操作性能,必须能稳定地送丝,焊枪的外壳必须有良好的绝缘性能。3.2.5 气体加热器必须充分考虑其安全性。3.3 坡口形式坡口形式一般受接头的形式、板厚、焊接方法、焊接位置、生产场地的限制,原则上可按表 1 选择。表 1 对接缝坡口形式下载后可任意编辑板 厚 mm坡 口 形 式 根 部 间 隙 mm≤6I0~26~25V,1/2V,K0~2>25X,K0~23.4 定位焊由于定位焊容易产生焊接缺陷,定位焊缝不宜过短,一般强度钢为(30~40)mm,高强度钢为 50mm,焊缝厚为(3~4)mm。4 人员 CO2 保护焊的焊工必须经过专门培训和考试,并按船级社合格证所规定之类别从事产品焊接。5 工艺要求 CO2 气体保护焊推举的焊接条件如下:表 2 为对接接头的焊接法律规范。表 3为水平角焊的焊接法律规范。表 2 对接接头焊接法律规范板 厚(mm)坡口形状焊接电流(A)焊接电压(V)CO2 流量(l/min)≤6I100~24017~2615~206~25V150~30020~30>25X200~300表 3 角焊的焊接法律规范焊 脚(mm)焊接电流(A)电弧电压(V)CO2 流量(l/min)4~6100~20020~3015~207~8200~25025~3410~12200~3006 工艺过程6.1 在焊接部位清除水份...
