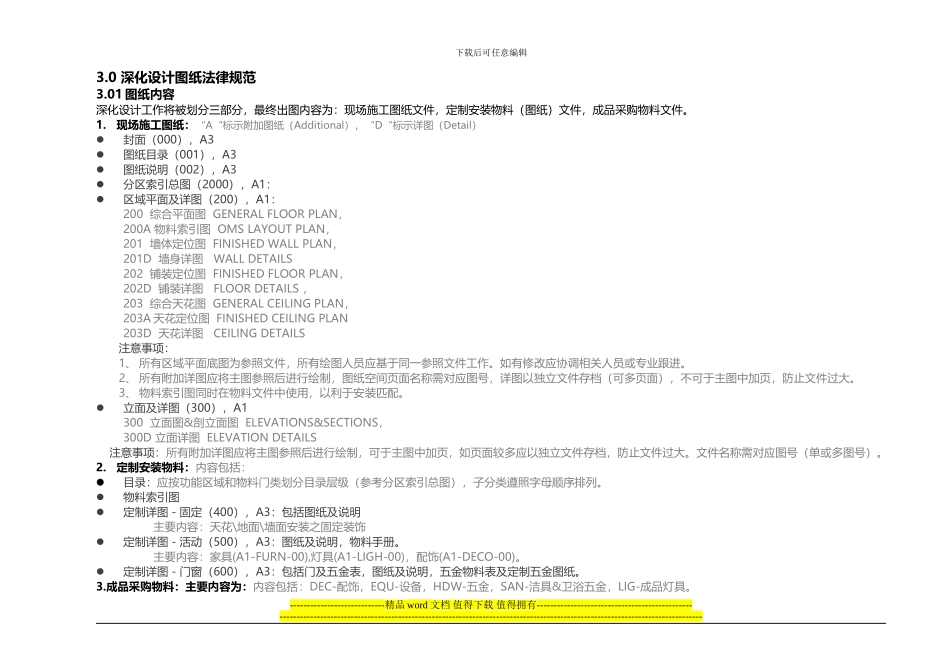

下载后可任意编辑3.0 深化设计图纸法律规范3.01 图纸内容深化设计工作将被划分三部分，最终出图内容为：现场施工图纸文件，定制安装物料（图纸）文件，成品采购物料文件。1.现场施工图纸：“A“标示附加图纸（Additional），“D“标示详图（Detail） 封面（000），A3图纸目录（001），A3图纸说明（002），A3分区索引总图（2000），A1：区域平面及详图（200），A1：200 综合平面图 GENERAL FLOOR PLAN，200A 物料索引图 OMS LAYOUT PLAN，201 墙体定位图 FINISHED WALL PLAN，201D 墙身详图 WALL DETAILS202 铺装定位图 FINISHED FLOOR PLAN，202D 铺装详图 FLOOR DETAILS ，203 综合天花图 GENERAL CEILING PLAN，203A 天花定位图 FINISHED CEILING PLAN203D 天花详图 CEILING DETAILS注意事项：1、 所有区域平面底图为参照文件，所有绘图人员应基于同一参照文件工作。如有修改应协调相关人员或专业跟进。2、 所有附加详图应将主图参照后进行绘制，图纸空间页面名称需对应图号，详图以独立文件存档（可多页面），不可于主图中加页，防止文件过大。3、 物料索引图同时在物料文件中使用，以利于安装匹配。立面及详图（300），A1300 立面图&剖立面图 ELEVATIONS&SECTIONS，300D 立面详图 ELEVATION DETAILS 注意事项：所有附加详图应将主图参照后进行绘制，可于主图中加页，如页面较多应以独立文件存档，防止文件过大。文件名称需对应图号（单或多图号）。2.定制安装物料：内容包括：目录：应按功能区域和物料门类划分目录层级（参考分区索引总图），子分类遵照字母顺序排列。物料索引图定制详图－固定（400），A3：包括图纸及说明 主要内容：天花\地面\墙面安装之固定装饰定制详图－活动（500），A3：图纸及说明，物料手册。 主要内容：家具(A1-FURN-00),灯具(A1-LIGH-00)，配饰(A1-DECO-00)。定制详图－门窗（600），A3：包括门及五金表，图纸及说明，五金物料表及定制五金图纸。3.成品采购物料：主要内容为：内容包括：DEC-配饰，EQU-设备，HDW-五金，SAN-洁具&卫浴五金，LIG-成品灯具。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑封面，A3目...
