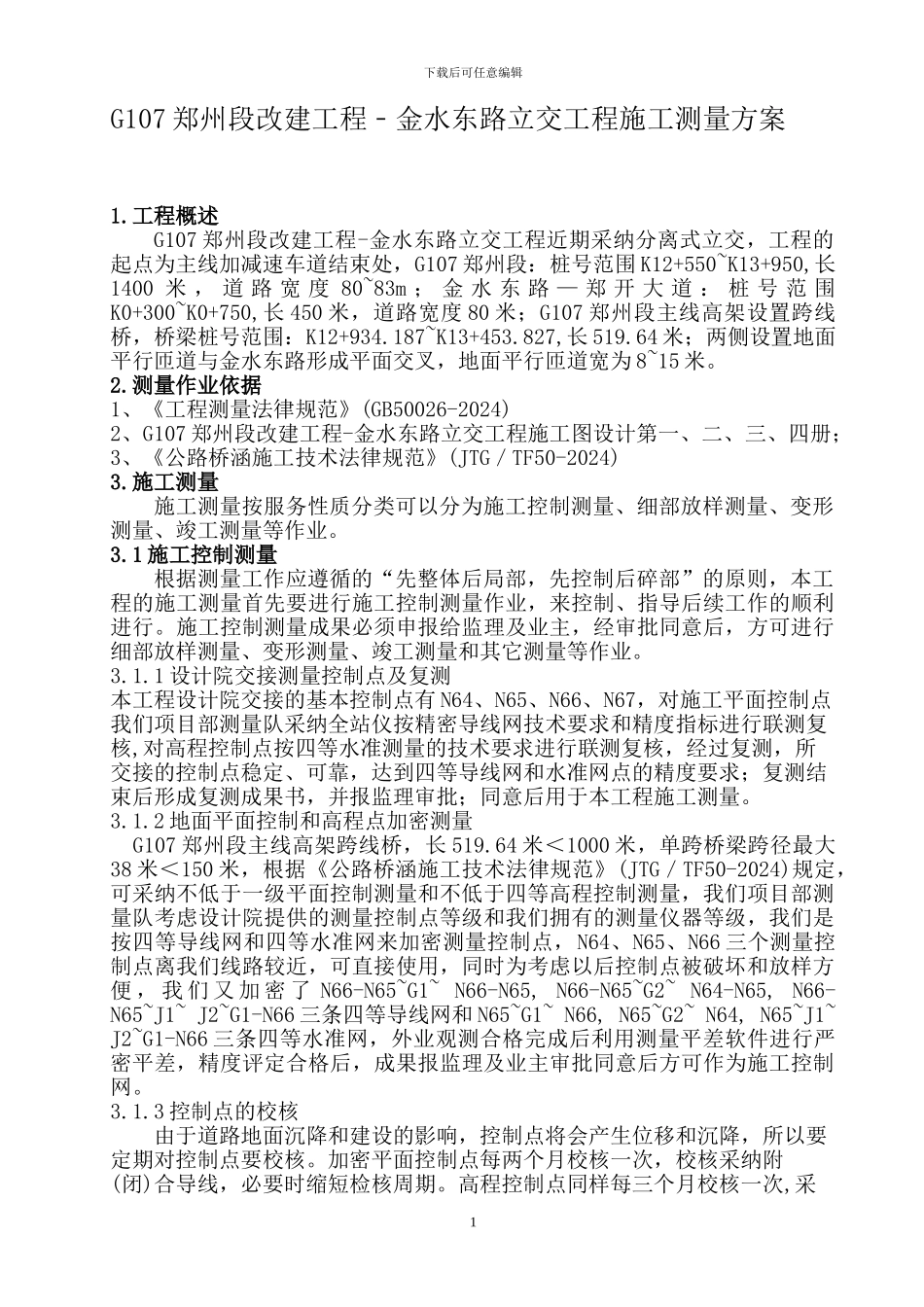

下载后可任意编辑G107 郑州段改建工程﹣金水东路立交工程施工测量方案1.工程概述G107 郑州段改建工程-金水东路立交工程近期采纳分离式立交，工程的起点为主线加减速车道结束处，G107 郑州段：桩号范围 K12+550~K13+950,长1400 米 ， 道 路 宽 度 80~83m ； 金 水 东 路 — 郑 开 大 道 ： 桩 号 范 围K0+300~K0+750,长 450 米，道路宽度 80 米；G107 郑州段主线高架设置跨线桥，桥梁桩号范围：K12+934.187~K13+453.827,长 519.64 米；两侧设置地面平行匝道与金水东路形成平面交叉，地面平行匝道宽为 8~15 米。2.测量作业依据1、《工程测量法律规范》(GB50026-2024)2、G107 郑州段改建工程-金水东路立交工程施工图设计第一、二、三、四册；3、《公路桥涵施工技术法律规范》(JTG／TF50-2024)3.施工测量施工测量按服务性质分类可以分为施工控制测量、细部放样测量、变形测量、竣工测量等作业。3.1 施工控制测量根据测量工作应遵循的“先整体后局部，先控制后碎部”的原则，本工程的施工测量首先要进行施工控制测量作业，来控制、指导后续工作的顺利进行。施工控制测量成果必须申报给监理及业主，经审批同意后，方可进行细部放样测量、变形测量、竣工测量和其它测量等作业。3.1.1 设计院交接测量控制点及复测本工程设计院交接的基本控制点有 N64、N65、N66、N67，对施工平面控制点我们项目部测量队采纳全站仪按精密导线网技术要求和精度指标进行联测复核,对高程控制点按四等水准测量的技术要求进行联测复核，经过复测，所交接的控制点稳定、可靠，达到四等导线网和水准网点的精度要求；复测结束后形成复测成果书，并报监理审批；同意后用于本工程施工测量。3.1.2 地面平面控制和高程点加密测量 G107 郑州段主线高架跨线桥，长 519.64 米＜1000 米，单跨桥梁跨径最大38 米＜150 米，根据《公路桥涵施工技术法律规范》(JTG／TF50-2024)规定，可采纳不低于一级平面控制测量和不低于四等高程控制测量，我们项目部测量队考虑设计院提供的测量控制点等级和我们拥有的测量仪器等级，我们是按四等导线网和四等水准网来加密测量控制点，N64、N65、N66 三个测量控制点离我们线路较近，可直接使用，同时为考虑以后控制点被破坏和放样方便 ， 我 们 又 加 密 了 N66-N65~G1~ N66-N65, N66-N65~G2~ N64-N65, N66-N65~J1~ J2~G1-N66 三条四等导线网和 N65~G1~ N66, N65~G2~ N64, N65~J1~ J2~G1-...
