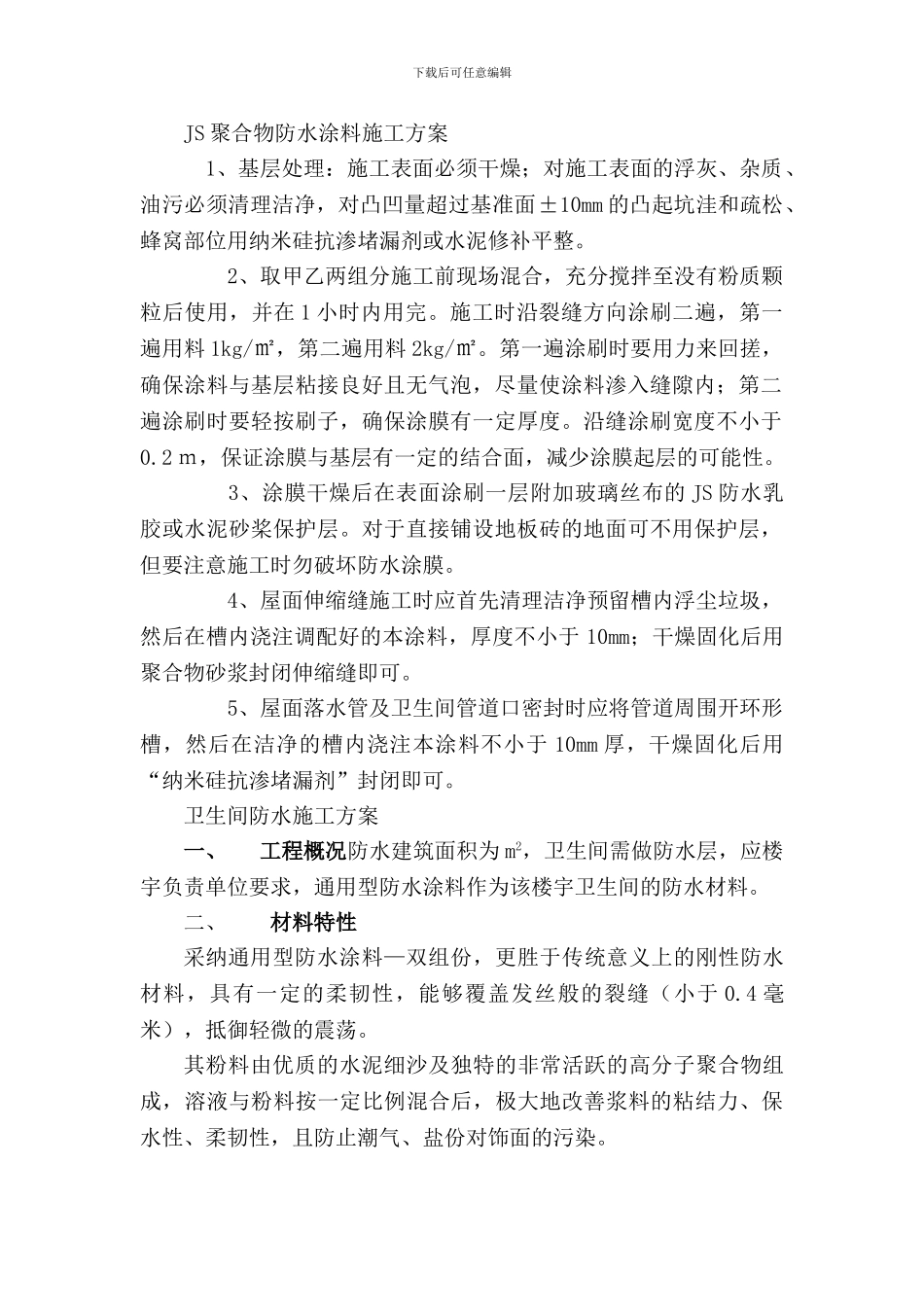

下载后可任意编辑JS 聚合物防水涂料施工方案 1、基层处理：施工表面必须干燥；对施工表面的浮灰、杂质、油污必须清理洁净，对凸凹量超过基准面±10mm 的凸起坑洼和疏松、蜂窝部位用纳米硅抗渗堵漏剂或水泥修补平整
2、取甲乙两组分施工前现场混合，充分搅拌至没有粉质颗粒后使用，并在 1 小时内用完
施工时沿裂缝方向涂刷二遍，第一遍用料 1kg/㎡，第二遍用料 2kg/㎡
第一遍涂刷时要用力来回搓，确保涂料与基层粘接良好且无气泡，尽量使涂料渗入缝隙内；第二遍涂刷时要轻按刷子，确保涂膜有一定厚度
沿缝涂刷宽度不小于0
2 ｍ，保证涂膜与基层有一定的结合面，减少涂膜起层的可能性
3、涂膜干燥后在表面涂刷一层附加玻璃丝布的 JS 防水乳胶或水泥砂桨保护层
对于直接铺设地板砖的地面可不用保护层，但要注意施工时勿破坏防水涂膜
4、屋面伸缩缝施工时应首先清理洁净预留槽内浮尘垃圾，然后在槽内浇注调配好的本涂料，厚度不小于 10mm；干燥固化后用聚合物砂浆封闭伸缩缝即可
5、屋面落水管及卫生间管道口密封时应将管道周围开环形槽，然后在洁净的槽内浇注本涂料不小于 10mm 厚，干燥固化后用“纳米硅抗渗堵漏剂”封闭即可
卫生间防水施工方案一、 工程概况防水建筑面积为 m2，卫生间需做防水层，应楼宇负责单位要求，通用型防水涂料作为该楼宇卫生间的防水材料
二、 材料特性采纳通用型防水涂料—双组份，更胜于传统意义上的刚性防水材料，具有一定的柔韧性，能够覆盖发丝般的裂缝（小于 0
4 毫米），抵御轻微的震荡
其粉料由优质的水泥细沙及独特的非常活跃的高分子聚合物组成，溶液与粉料按一定比例混合后，极大地改善浆料的粘结力、保水性、柔韧性，且防止潮气、盐份对饰面的污染
下载后可任意编辑1．渗透结晶型的防水材料，区别于传统的防水材料，以憎水性硅氧结构聚合物为主要成分，配以具极强渗透性的溶剂为载体，其活性成分可渗入
