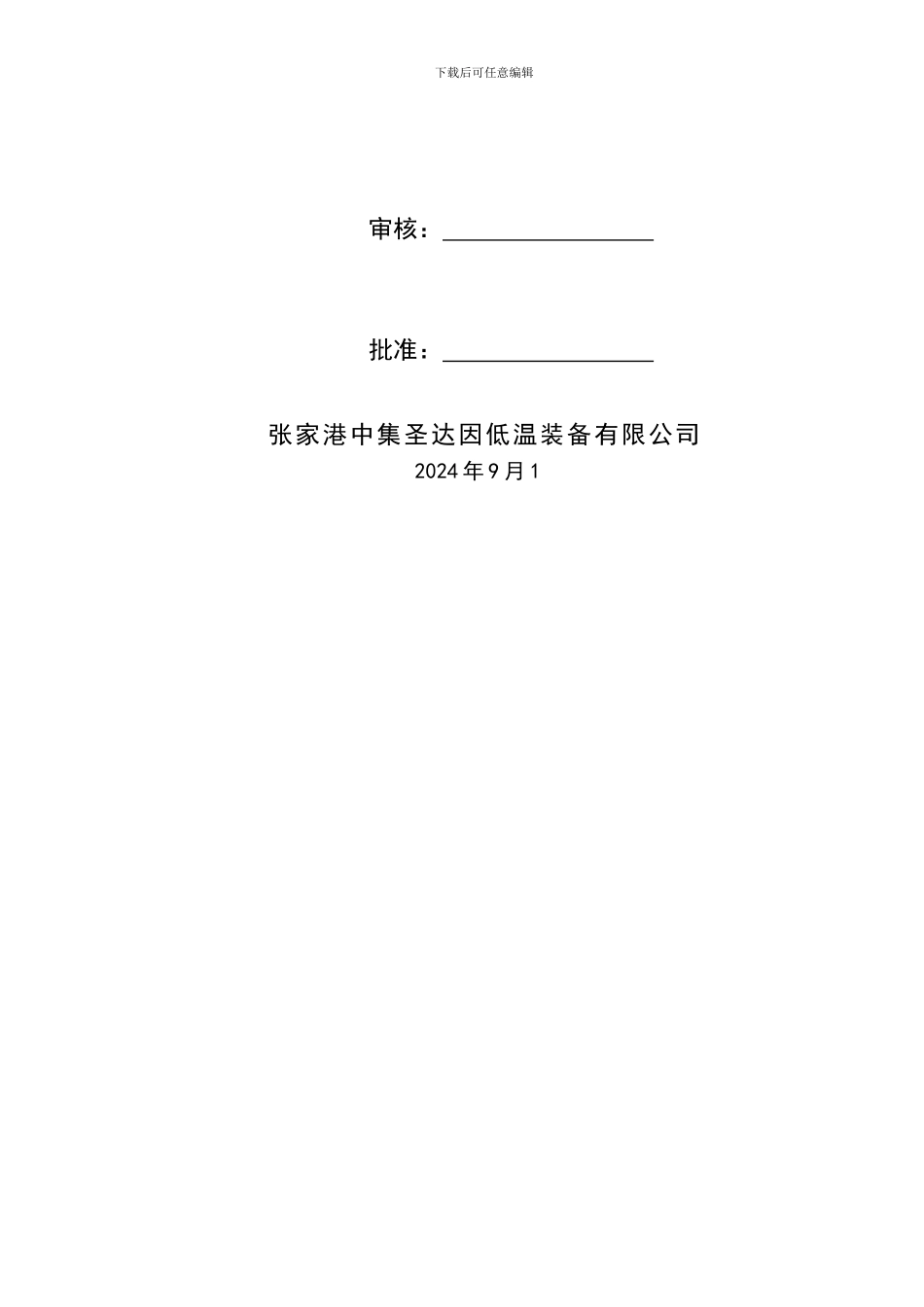

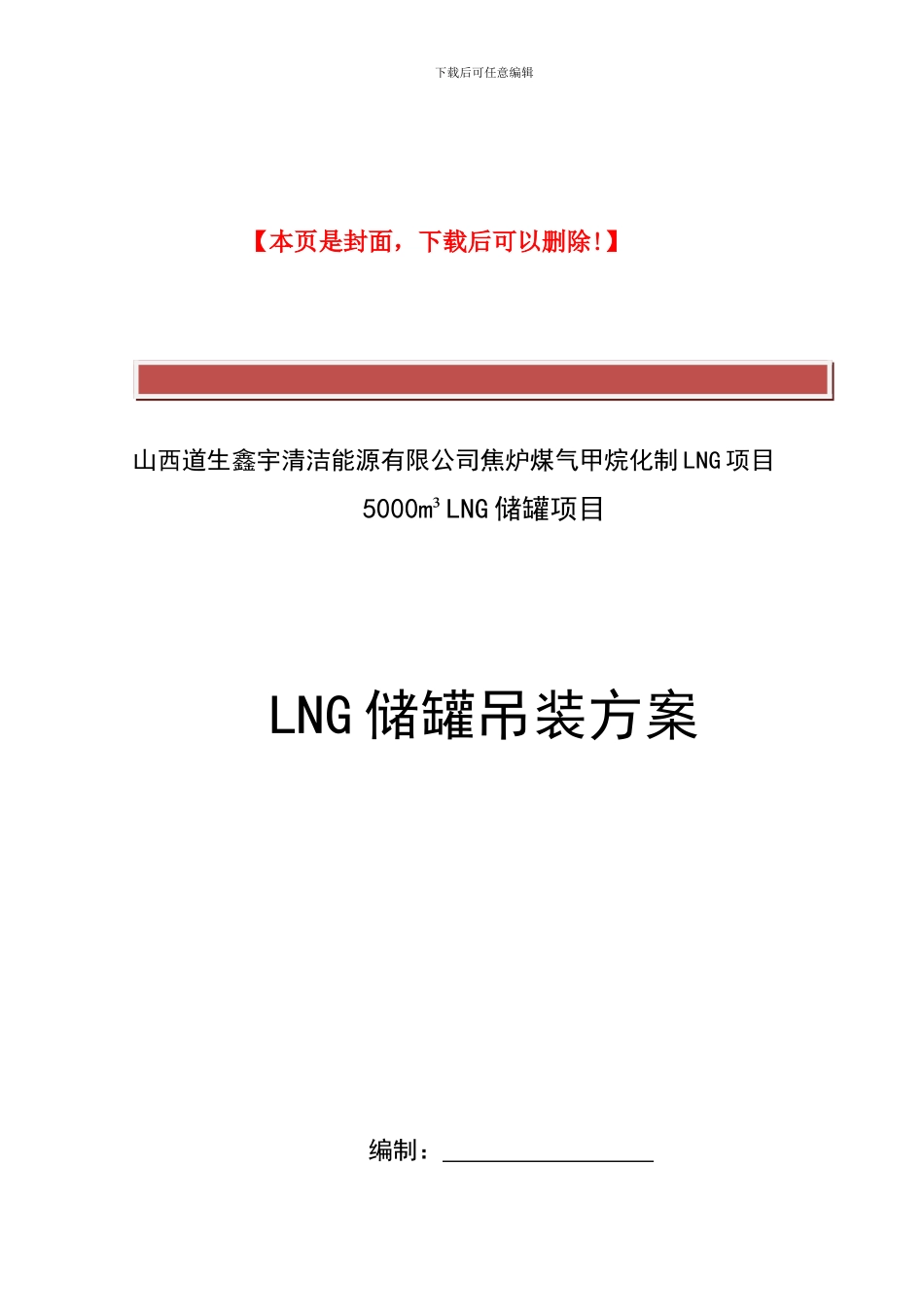

精品文档下载 最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】山西道生鑫宇清洁能源有限公司焦炉煤气甲烷化制 LNG 项目5000m³LNG 储罐项目LNG 储罐吊装方案编制： 下载后可任意编辑审核： 批准： 张家港中集圣达因低温装备有限公司2024 年 9 月 1下载后可任意编辑1 编制说明根据 5000 立方 LNG 储罐设计文件，为保证施工吊装质量及安全，特对储罐倒装提升及构配件吊装编制此吊装方案，以指导现场施工和突发情况下，增强储罐及提升机具的安全性1.1编制依据1.2标准法律规范1、张家港中集圣达因低温装置有限公司设计施工图纸2、道生 5000 立方 LNG 储槽项目施工组织设计3、《建筑机械使用安全技术规程》 （JGJ33-2001）4、《建筑施工安全检查标准》 （JGJ59-99）5、《石油化工工程起重施工法律规范》 （SH3536-2024）1.3吊装主要施工任务1、储罐内、外罐筒体、顶盖倒装提升2、储罐构配件吊装2 工程概况2.1施工内容和施工范围山西道生鑫宇清洁能源有限公司焦炉煤气甲烷化制 LNG 项目 1 台 5000m³LNG 储罐的预制、现场组焊、预冷调试及储罐的防腐保温工作。2.2主要工程技术参数 技术参数名称内罐外罐备注工作压力（KPa）/15设计压力（KPa）/20气密性试验压力（KPa）/25有效容积（m3）5000/几何容积（m3）5495/Lng贮存介质LNG珠光砂＋BogLng直径（mm）Φ20000Φ22300高度（mm）1750019591不含设备基础高度主体材质S3040817MnDR/Q345R材料厚度（mm）8/76/8/18主体设计液位（mm）16457/下载后可任意编辑设计风速（m/s）/54设计温度（oC）－196－19~+50蒸发率0.1%d内槽射线探伤比例对接焊缝100%RT其余100%Pt 罐筒体焊缝100%渗透+10%Rt腐蚀裕量01焊缝系数10.85设备总重（t）约 8002.3施工方法储罐采纳倒装法进行施工。储罐的倒装提升工作采纳液压法进行提升施工，储罐构配件的吊装采纳 25T 汽车吊进行吊装，本方案对储罐的提升及构配件吊装工作进行详细阐述和说明，以能够更加安全、有效的指导现场施工。3 储罐吊装提升方案3.1储罐提升参数及施工机具确定5000m³LNG 储罐的提升参数如下表所示序号提升部位罐本体重量（t）提升重量（t）备注11 圈 壁 板 + 罐顶+悬浮顶95.695.621、2 圈壁板+罐顶+悬浮顶95.6+4.403100.00331、2、3 圈壁板+罐顶+悬浮顶100.003+8.805108.80841 、 2 、 3 、 4圈壁板+罐顶+悬浮顶108.808+10.373119.25351、2、3、4、5 圈 壁 板...
