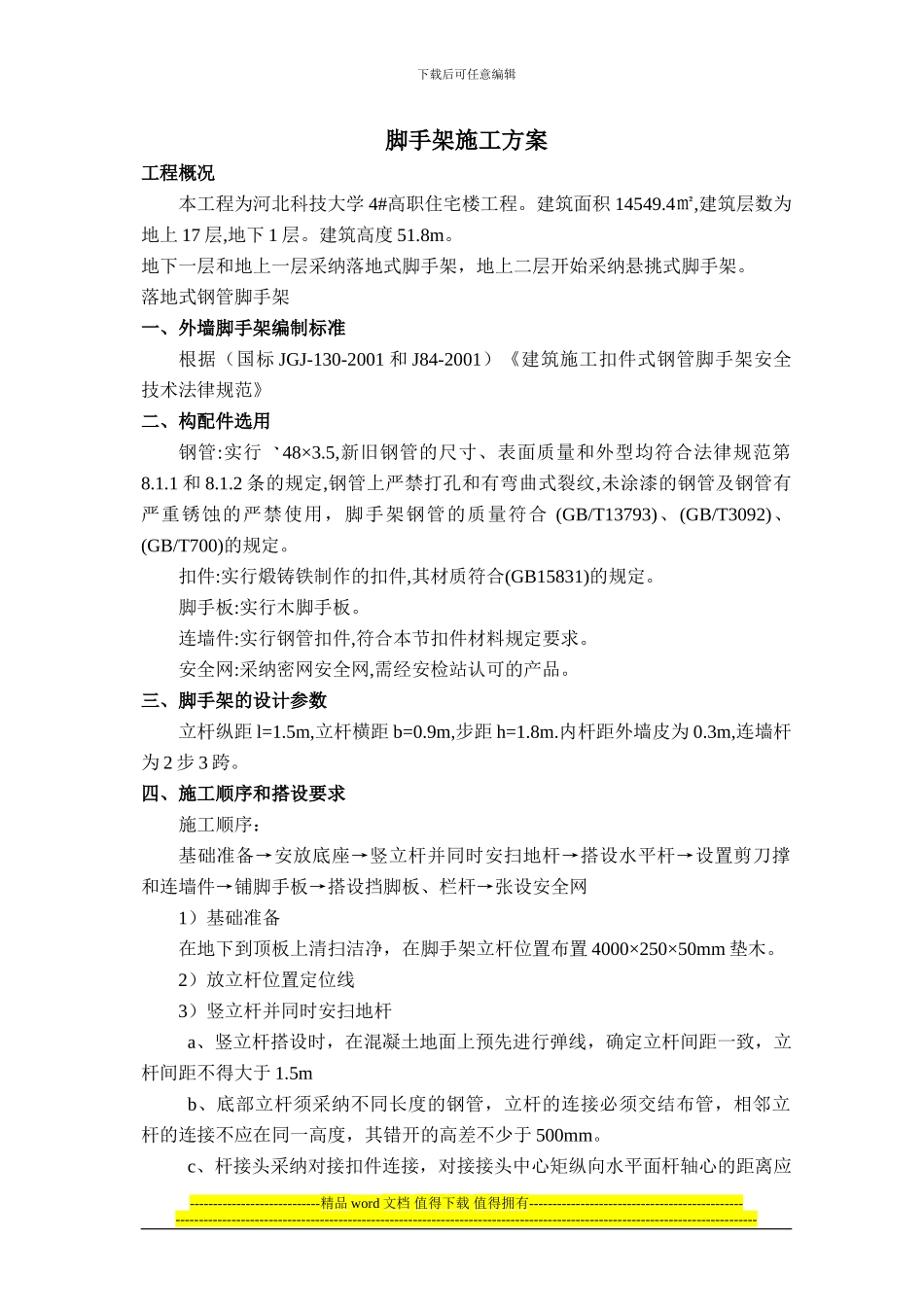

下载后可任意编辑脚手架施工方案工程概况本工程为河北科技大学 4#高职住宅楼工程。建筑面积 14549.4㎡,建筑层数为地上 17 层,地下 1 层。建筑高度 51.8m。地下一层和地上一层采纳落地式脚手架，地上二层开始采纳悬挑式脚手架。落地式钢管脚手架一、外墙脚手架编制标准根据（国标 JGJ-130-2001 和 J84-2001）《建筑施工扣件式钢管脚手架安全技术法律规范》二、构配件选用钢管:实行48×3.5,新旧钢管的尺寸、表面质量和外型均符合法律规范第8.1.1 和 8.1.2 条的规定,钢管上严禁打孔和有弯曲式裂纹,未涂漆的钢管及钢管有严重锈蚀的严禁使用，脚手架钢管的质量符合 (GB/T13793)、(GB/T3092)、(GB/T700)的规定。扣件:实行煅铸铁制作的扣件,其材质符合(GB15831)的规定。脚手板:实行木脚手板。连墙件:实行钢管扣件,符合本节扣件材料规定要求。安全网:采纳密网安全网,需经安检站认可的产品。三、脚手架的设计参数立杆纵距 l=1.5m,立杆横距 b=0.9m,步距 h=1.8m.内杆距外墙皮为 0.3m,连墙杆为 2 步 3 跨。四、施工顺序和搭设要求施工顺序：基础准备→安放底座→竖立杆并同时安扫地杆→搭设水平杆→设置剪刀撑和连墙件→铺脚手板→搭设挡脚板、栏杆→张设安全网1）基础准备在地下到顶板上清扫洁净，在脚手架立杆位置布置 4000×250×50mm 垫木。2）放立杆位置定位线3）竖立杆并同时安扫地杆a、竖立杆搭设时，在混凝土地面上预先进行弹线，确定立杆间距一致，立杆间距不得大于 1.5mb、底部立杆须采纳不同长度的钢管，立杆的连接必须交结布管，相邻立杆的连接不应在同一高度，其错开的高差不少于 500mm。c、杆接头采纳对接扣件连接，对接接头中心矩纵向水平面杆轴心的距离应----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑小于少距的 1/3d、扫地杆，每根立杆的底座向上 200mm 处，须设置纵横向扫地杆，用直角扣件与立杆固定，立杆底座设置通长的脚手板，以减轻支座的承载力。4）搭设水平杆a、钢管长度不宜小于 3 跨，接头宜采纳对接扣件连接内外，两根相邻纵向水平杆的接头不得在同步同跨内，上下两个相邻接头应错开一跨，其错开的水平距离不应小于 500mm，各接头中心距立杆轴心线距离应小于给距的 1/3b...
