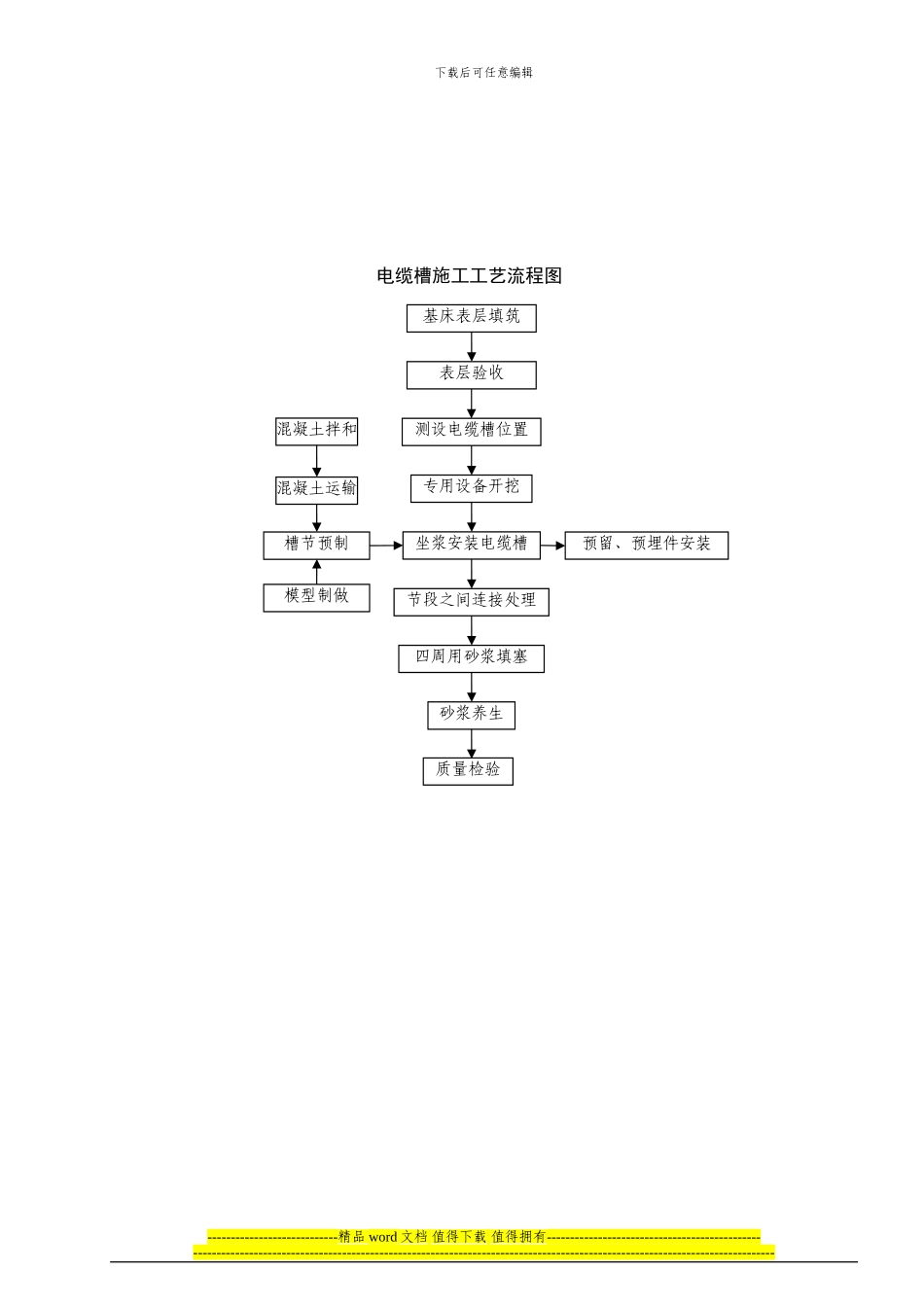

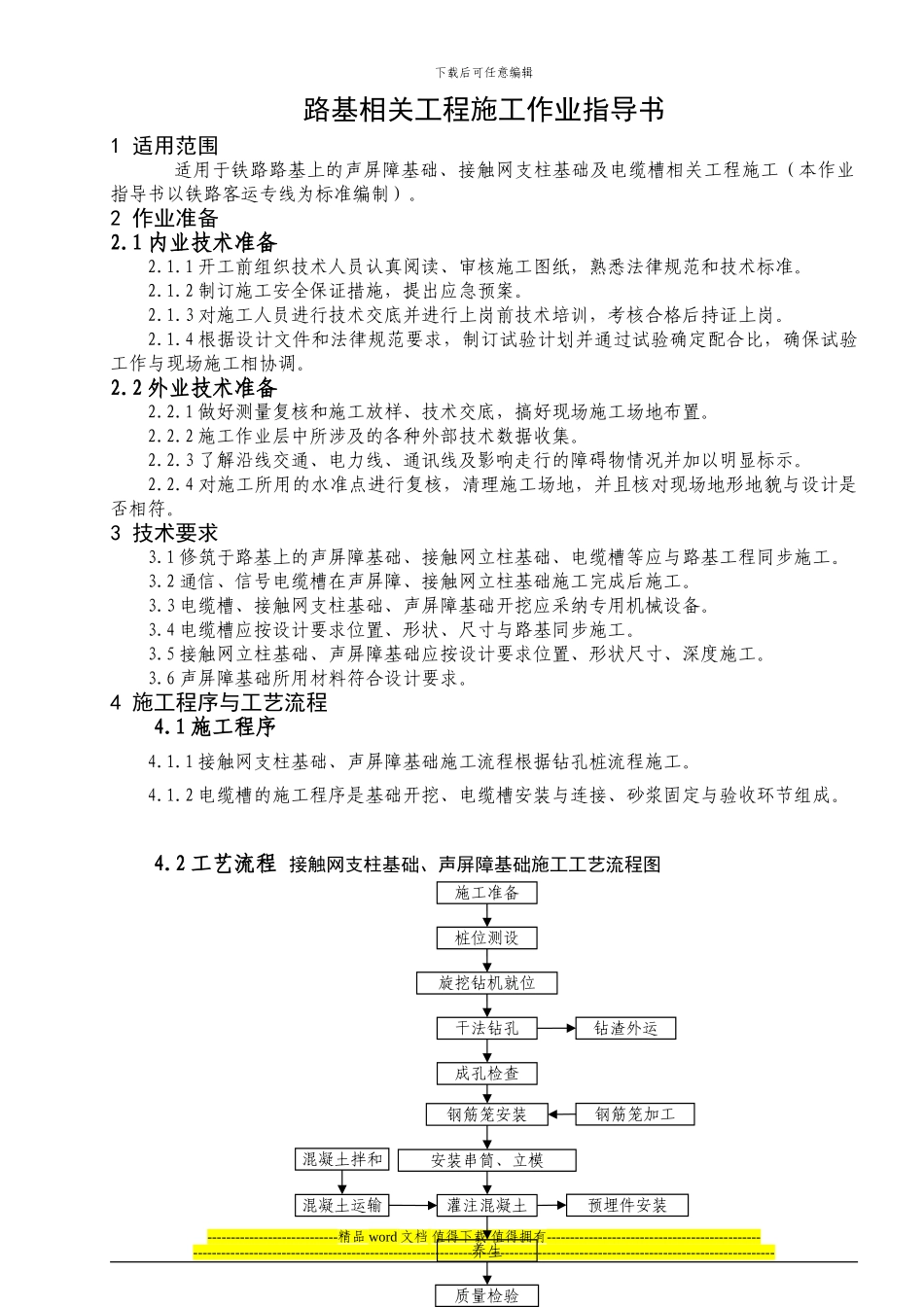

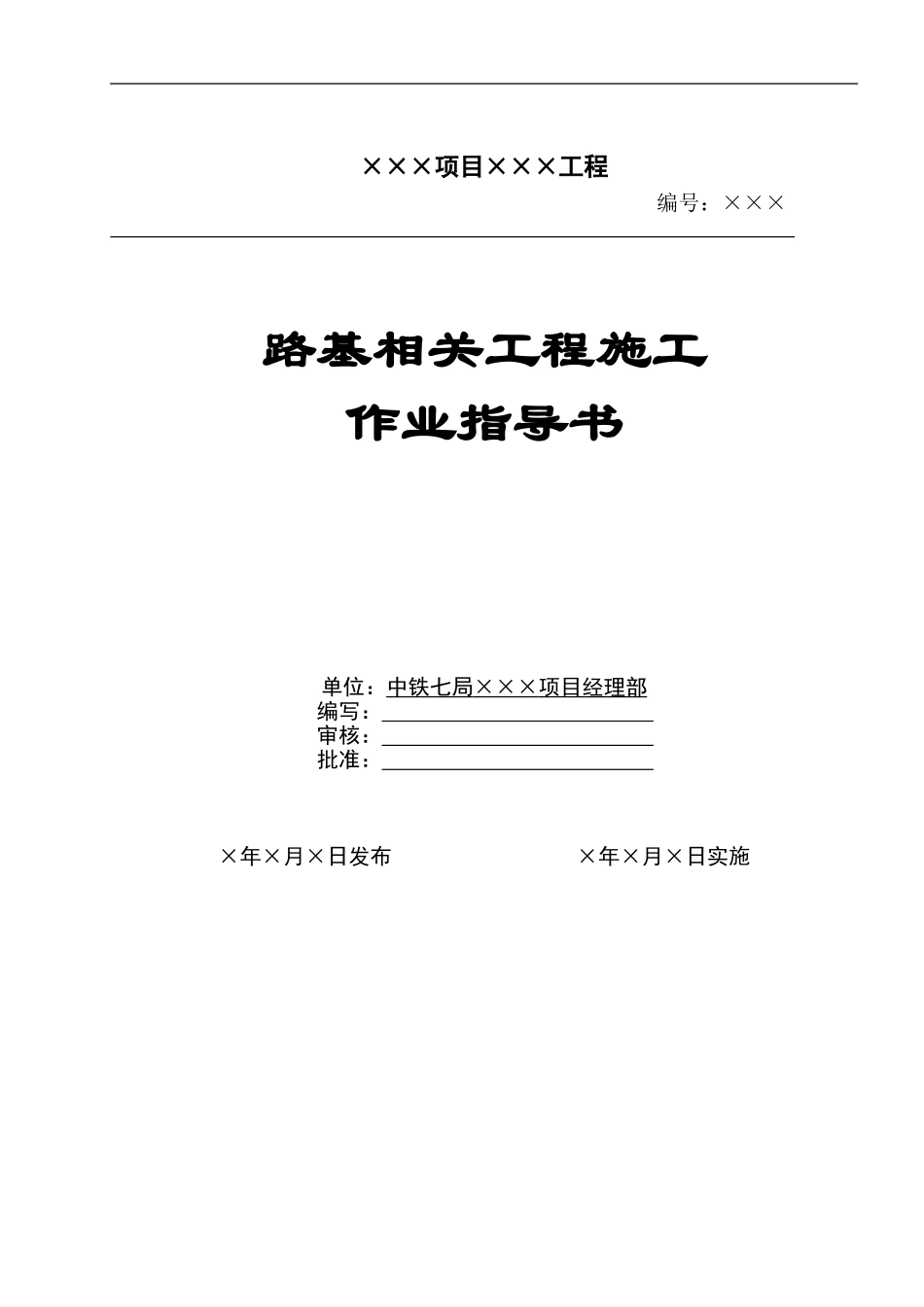

×××项目×××工程 编号：××× 路基相关工程施工作业指导书单位：中铁七局 ××× 项目经理部 编写： 审核： 批准： ×年×月×日发布 ×年×月×日实施下载后可任意编辑路基相关工程施工作业指导书1 适用范围 适用于铁路路基上的声屏障基础、接触网支柱基础及电缆槽相关工程施工（本作业指导书以铁路客运专线为标准编制）。2 作业准备2.1 内业技术准备2.1.1 开工前组织技术人员认真阅读、审核施工图纸，熟悉法律规范和技术标准。2.1.2 制订施工安全保证措施，提出应急预案。2.1.3 对施工人员进行技术交底并进行上岗前技术培训，考核合格后持证上岗。2.1.4 根据设计文件和法律规范要求，制订试验计划并通过试验确定配合比，确保试验工作与现场施工相协调。2.2 外业技术准备2.2.1 做好测量复核和施工放样、技术交底，搞好现场施工场地布置。2.2.2 施工作业层中所涉及的各种外部技术数据收集。2.2.3 了解沿线交通、电力线、通讯线及影响走行的障碍物情况并加以明显标示。2.2.4 对施工所用的水准点进行复核，清理施工场地，并且核对现场地形地貌与设计是否相符。3 技术要求3.1 修筑于路基上的声屏障基础、接触网立柱基础、电缆槽等应与路基工程同步施工。3.2 通信、信号电缆槽在声屏障、接触网立柱基础施工完成后施工。3.3 电缆槽、接触网支柱基础、声屏障基础开挖应采纳专用机械设备。3.4 电缆槽应按设计要求位置、形状、尺寸与路基同步施工。3.5 接触网立柱基础、声屏障基础应按设计要求位置、形状尺寸、深度施工。3.6 声屏障基础所用材料符合设计要求。4 施工程序与工艺流程4.1 施工程序4.1.1 接触网支柱基础、声屏障基础施工流程根据钻孔桩流程施工。4.1.2 电缆槽的施工程序是基础开挖、电缆槽安装与连接、砂浆固定与验收环节组成。4.2 工艺流程----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------施工准备桩位测设旋挖钻机就位干法钻孔成孔检查安装串筒、立模灌注混凝土养生混凝土拌和混凝土运输预埋件安装钻渣外运质量检验钢筋笼安装钢筋笼加工接触网支柱基础、声屏障基础施工工艺流程图下载后可任意编辑----------------------------精品 word 文档 值得下载 值得拥有----------------------------...
