SOHO项目小户型精装修水电施工图设计指引VIP免费

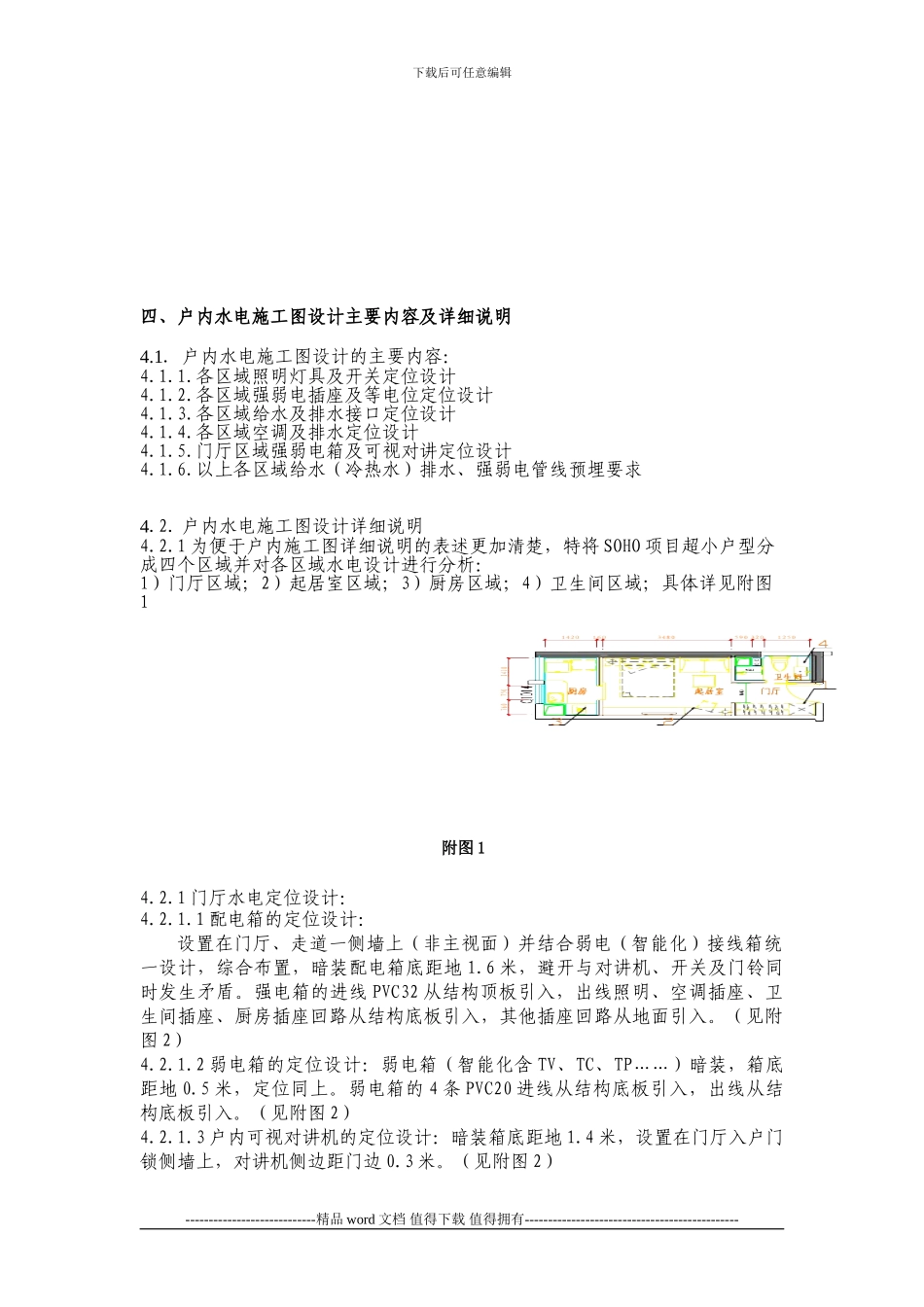

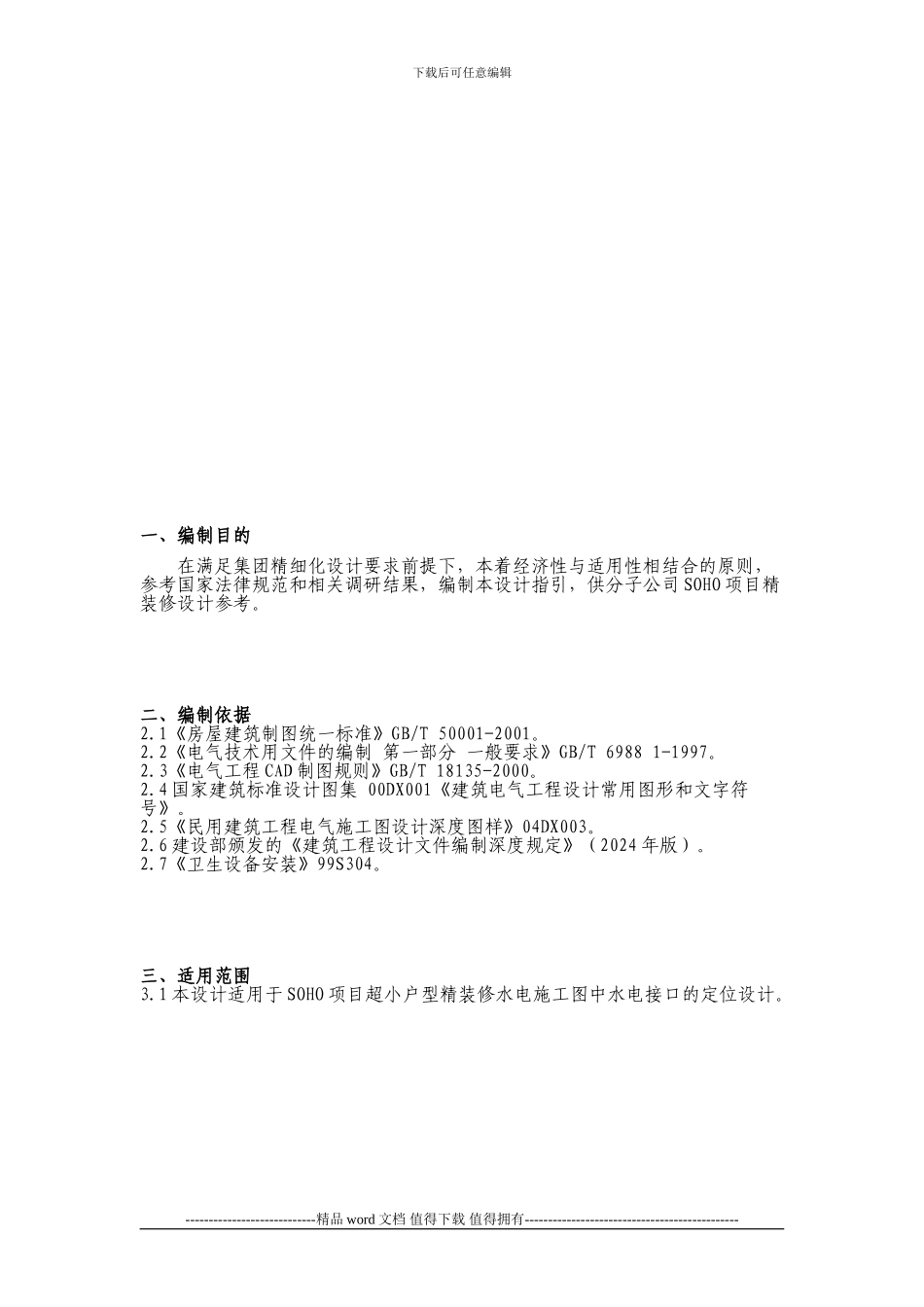

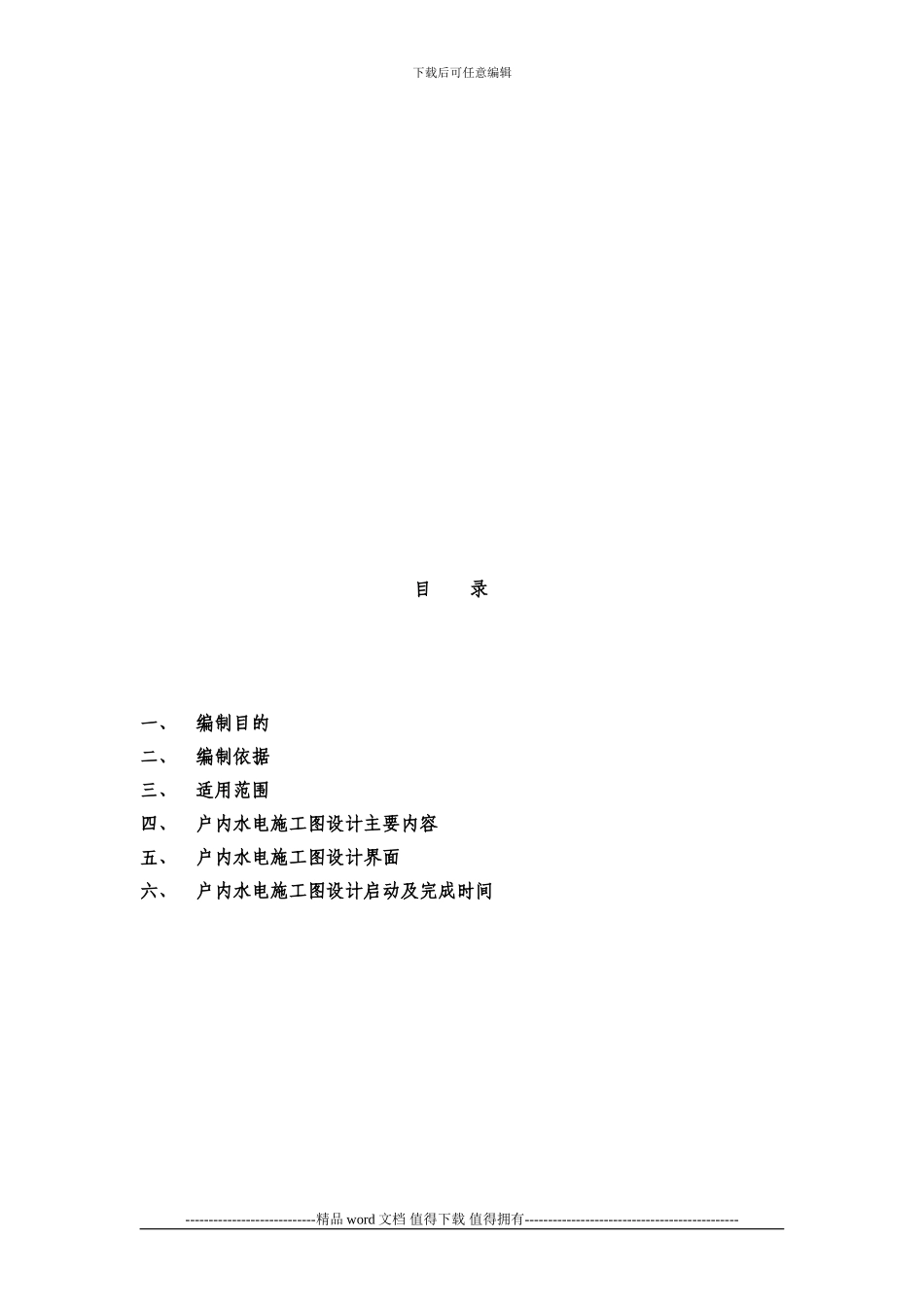

下载后可任意编辑目 录一、编制目的二、编制依据三、适用范围四、户内水电施工图设计主要内容五、户内水电施工图设计界面六、户内水电施工图设计启动及完成时间----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑一、编制目的在满足集团精细化设计要求前提下，本着经济性与适用性相结合的原则，参考国家法律规范和相关调研结果，编制本设计指引，供分子公司 SOHO 项目精装修设计参考。二、编制依据2.1《房屋建筑制图统一标准》GB/T 50001-2001。2.2《电气技术用文件的编制 第一部分 一般要求》GB/T 6988 1-1997。2.3《电气工程 CAD 制图规则》GB/T 18135-2000。2.4 国家建筑标准设计图集 00DX001《建筑电气工程设计常用图形和文字符号》。2.5《民用建筑工程电气施工图设计深度图样》04DX003。2.6 建设部颁发的《建筑工程设计文件编制深度规定》（2024 年版）。2.7《卫生设备安装》99S304。 三、适用范围3.1 本设计适用于 SOHO 项目超小户型精装修水电施工图中水电接口的定位设计。----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑四、户内水电施工图设计主要内容及详细说明4.1．户内水电施工图设计的主要内容：4.1.1.各区域照明灯具及开关定位设计4.1.2.各区域强弱电插座及等电位定位设计4.1.3.各区域给水及排水接口定位设计4.1.4.各区域空调及排水定位设计4.1.5.门厅区域强弱电箱及可视对讲定位设计4.1.6.以上各区域给水（冷热水）排水、强弱电管线预埋要求4.2. 户内水电施工图设计详细说明4.2.1 为便于户内施工图详细说明的表述更加清楚，特将 SOHO 项目超小户型分成四个区域并对各区域水电设计进行分析：1）门厅区域；2）起居室区域；3）厨房区域；4）卫生间区域；具体详见附图1 附图 14.2.1 门厅水电定位设计：4.2.1.1 配电箱的定位设计：设置在门厅、走道一侧墙上（非主视面）并结合弱电（智能化）接线箱统一设计，综合布置，暗装配电箱底距地 1.6 米，避开与对讲机、开关及门铃同时发生矛盾。强电箱的进线 PVC32 从结构顶板引入，出线照明、空调插座、卫生间插座、厨房插座回路从结构底板引入，其他插座回路从地面引入。（见附图 2）4.2.1.2 弱电箱的定位设计：弱电箱（智能化含 TV、TC、TP……）暗装，箱底距地 0.5 米，定位同上。...
