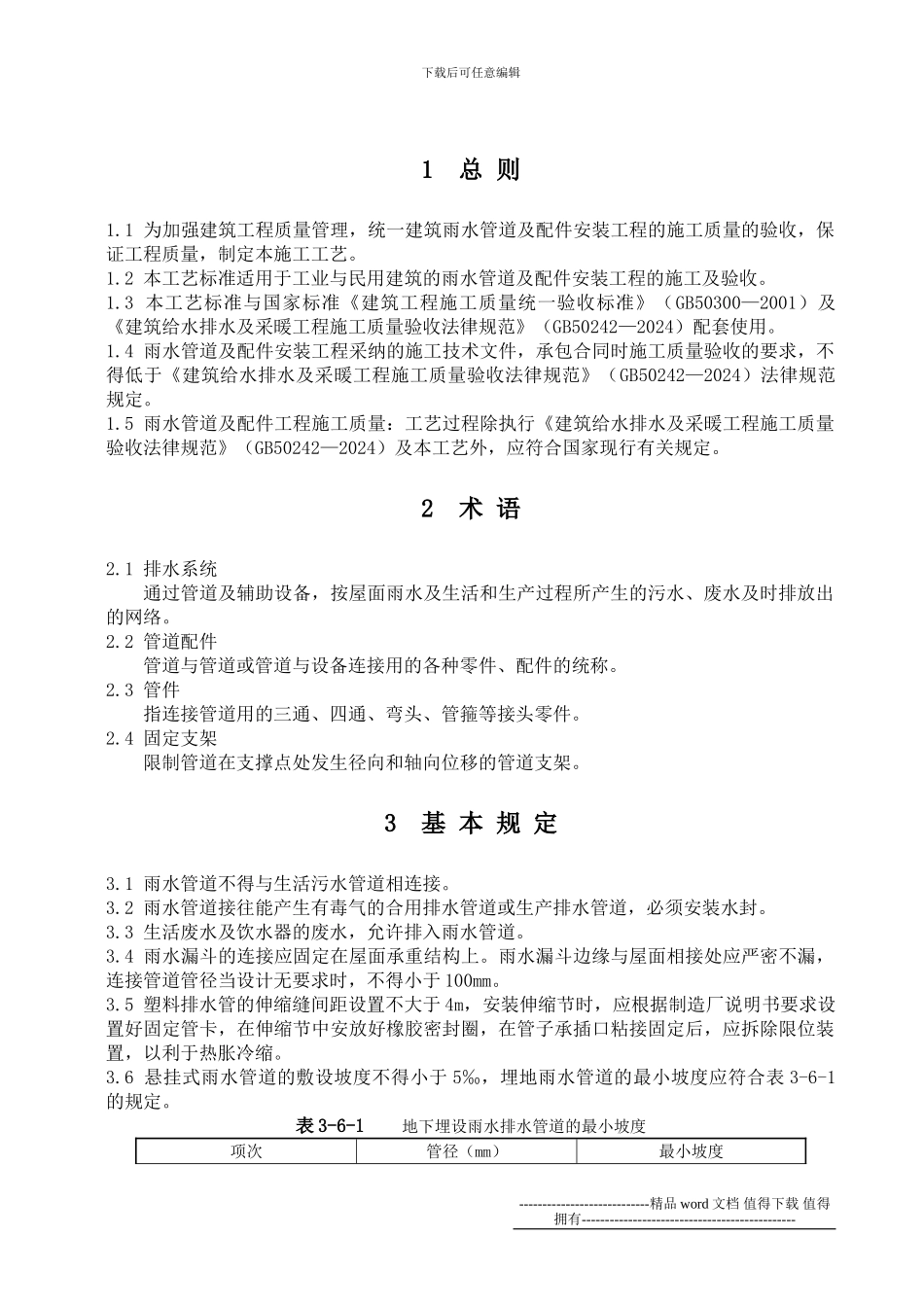

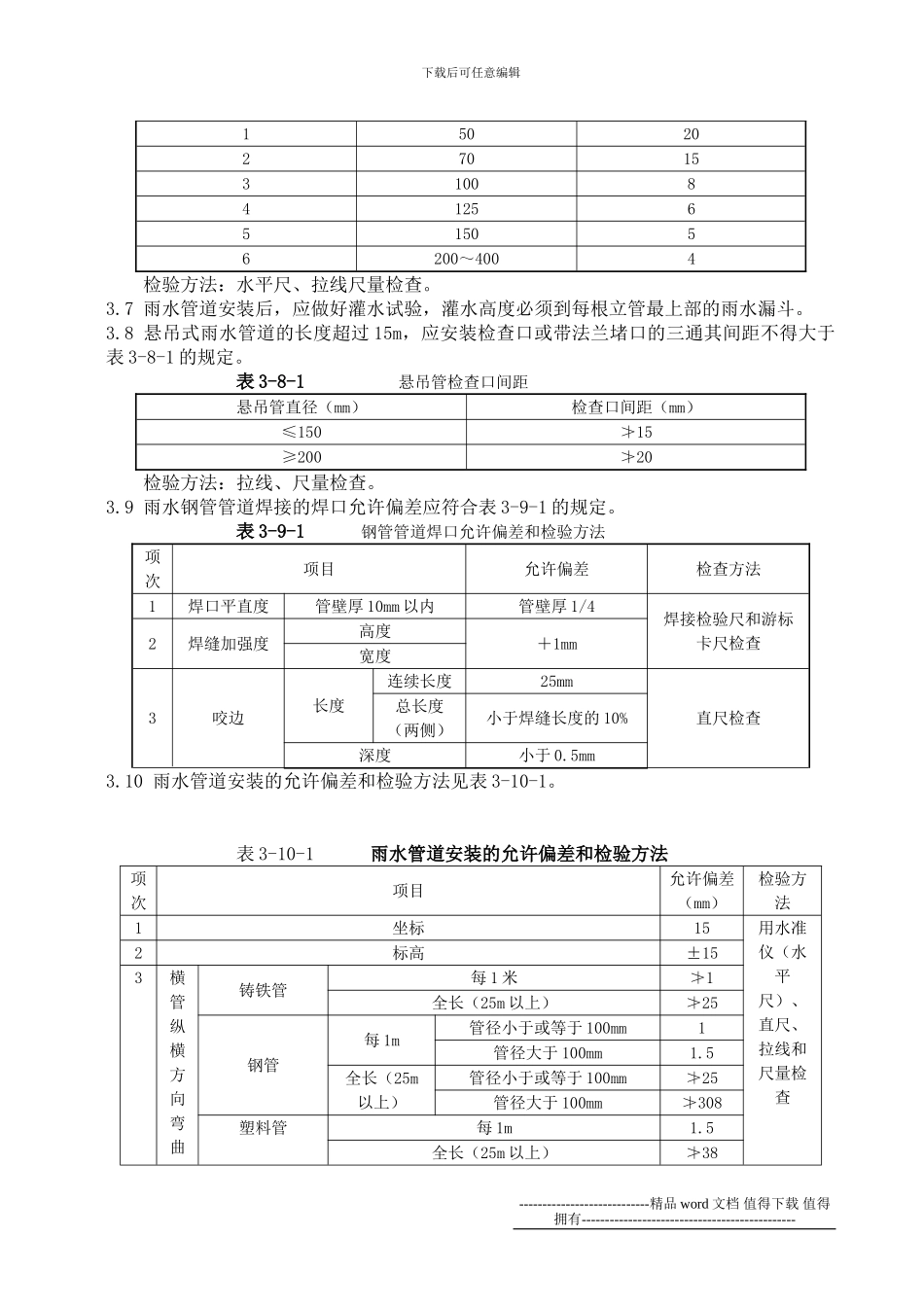

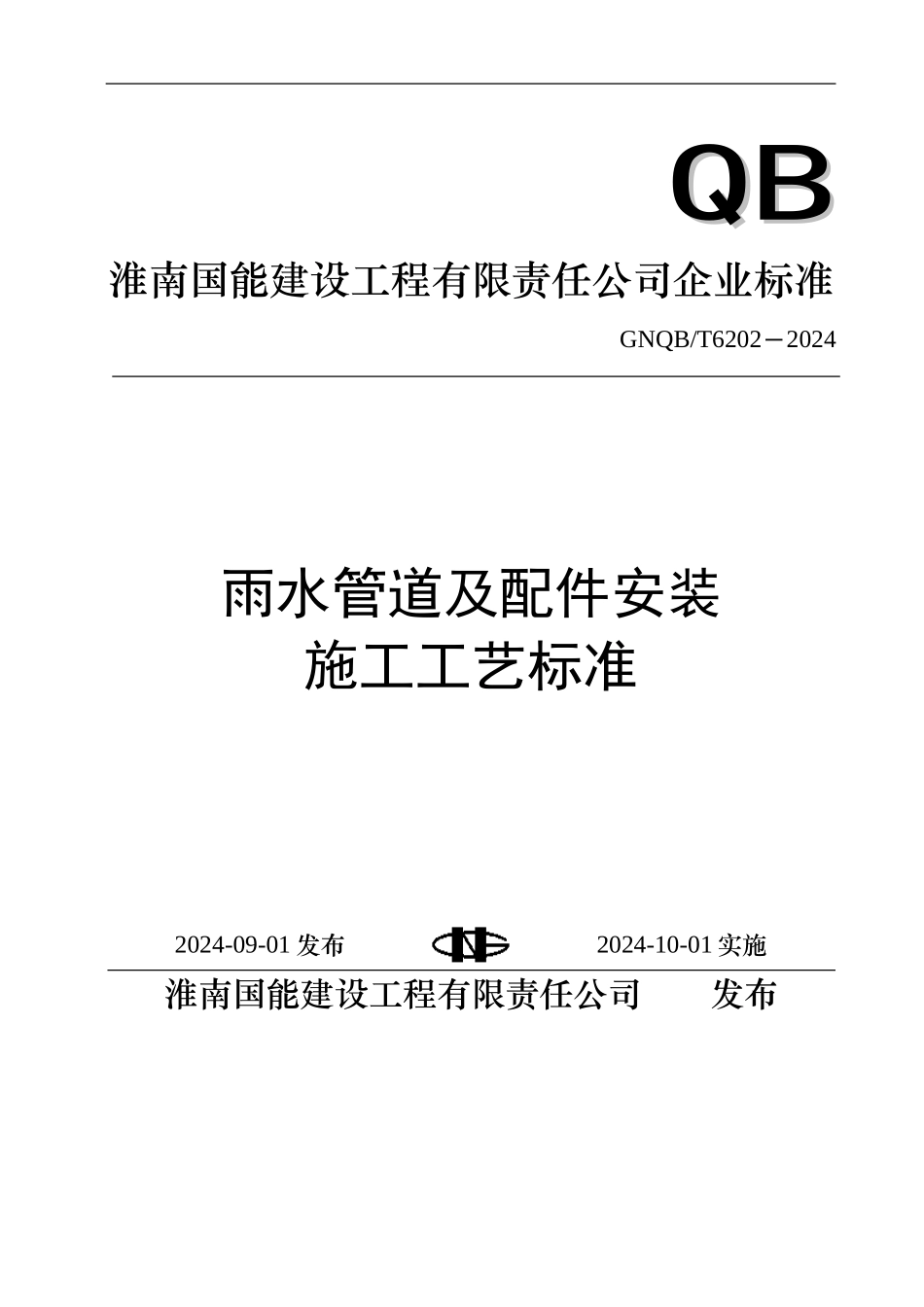

QBQB淮南国能建设工程有限责任公司企业标准GNQB/T6202－2024雨水管道及配件安装施工工艺标准2024-09-01 发布 2024-10-01 实施淮南国能建设工程有限责任公司 发布下载后可任意编辑1 总 则1.1 为加强建筑工程质量管理，统一建筑雨水管道及配件安装工程的施工质量的验收，保证工程质量，制定本施工工艺。1.2 本工艺标准适用于工业与民用建筑的雨水管道及配件安装工程的施工及验收。1.3 本工艺标准与国家标准《建筑工程施工质量统一验收标准》（GB50300—2001）及《建筑给水排水及采暖工程施工质量验收法律规范》（GB50242—2024）配套使用。1.4 雨水管道及配件安装工程采纳的施工技术文件，承包合同时施工质量验收的要求，不得低于《建筑给水排水及采暖工程施工质量验收法律规范》（GB50242—2024）法律规范规定。1.5 雨水管道及配件工程施工质量：工艺过程除执行《建筑给水排水及采暖工程施工质量验收法律规范》（GB50242—2024）及本工艺外，应符合国家现行有关规定。2 术 语2.1 排水系统通过管道及辅助设备，按屋面雨水及生活和生产过程所产生的污水、废水及时排放出的网络。2.2 管道配件管道与管道或管道与设备连接用的各种零件、配件的统称。2.3 管件指连接管道用的三通、四通、弯头、管箍等接头零件。2.4 固定支架 限制管道在支撑点处发生径向和轴向位移的管道支架。3 基 本 规 定3.1 雨水管道不得与生活污水管道相连接。3.2 雨水管道接往能产生有毒气的合用排水管道或生产排水管道，必须安装水封。3.3 生活废水及饮水器的废水，允许排入雨水管道。3.4 雨水漏斗的连接应固定在屋面承重结构上。雨水漏斗边缘与屋面相接处应严密不漏，连接管道管径当设计无要求时，不得小于 100mm。3.5 塑料排水管的伸缩缝间距设置不大于 4m，安装伸缩节时，应根据制造厂说明书要求设置好固定管卡，在伸缩节中安放好橡胶密封圈，在管子承插口粘接固定后，应拆除限位装置，以利于热胀冷缩。3.6 悬挂式雨水管道的敷设坡度不得小于 5‰，埋地雨水管道的最小坡度应符合表 3-6-1的规定。表 3-6-1 地下埋设雨水排水管道的最小坡度项次管径（mm）最小坡度----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑15020270153100841256515056200～4004检验方法：水平尺、拉线尺量检查。3.7 雨水管道安装后，应做好灌水试验，灌水高度必须到每根立管最上部的...
