T梁吊装施工方案9.7VIP免费

T梁吊装施工方案9.7_第1页
1/25

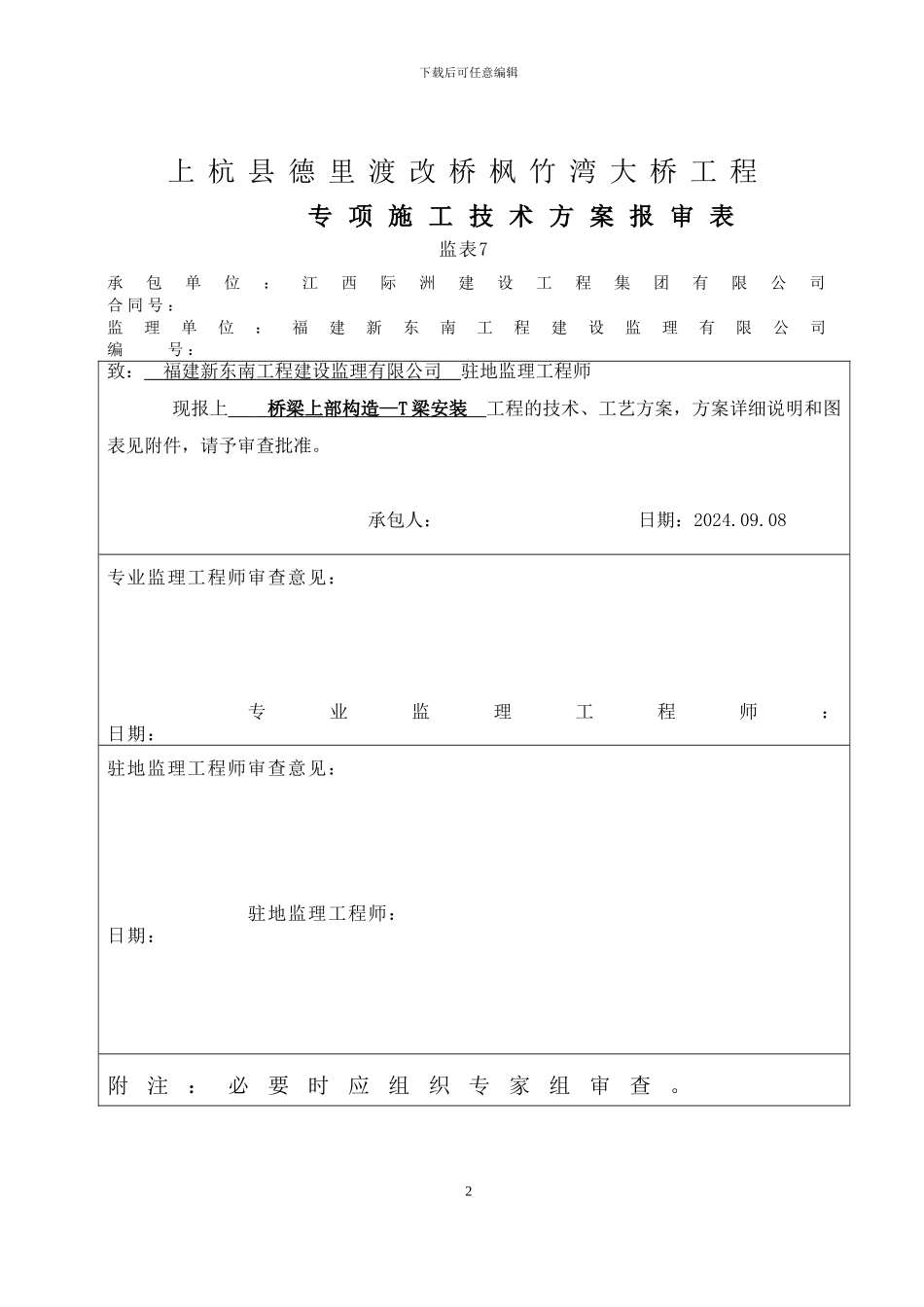

T梁吊装施工方案9.7_第2页
2/25
T梁吊装施工方案9.7_第3页
3/25
上 杭 县 德 里 渡 改 桥 枫 竹 湾 大 桥 工 程 分 项 工 程 开 工 申 请 批 复 单 监表3承包单位:江西际洲建设工程集团有限公司 合 同 号 :监理单位:福建新东南工程建设监理有限公司 编 号:开 工 项 目:桥梁上部构造—T 梁安装工程桩 号:K0+548.8~K0+797.2申请开工日期:2024.09.11计划完工日期:2024.01.29此项工程施工负责人:黄跃华致监理工程师:上述分部工程已具备施工条件,申请开工。承包人: 日期:2024.09.08 附件专项施工技术方案报审表及附件 √ 有关安全技术措施及专项施工方案、环保控制等( 另报批)专业监理工程师意见:专业监理工程师: 日 期 : 年 月 日总监理工程师意见:总监理工程师: 日期: 年 月 日下载后可任意编辑上 杭 县 德 里 渡 改 桥 枫 竹 湾 大 桥 工 程 专 项 施 工 技 术 方 案 报 审 表 监表7承包单位:江西际洲建设工程集团有限公司 合 同 号 :监理单位:福建新东南工程建设监理有限公司 编 号 :致: 福建新东南工程建设监理有限公司 驻地监理工程师 现报上 桥梁上部构造— T 梁安装 工程的技术、工艺方案,方案详细说明和图表见附件,请予审查批准。承包人: 日期:2024.09.08专业监理工程师审查意见:专业监理工程师: 日期:驻地监理工程师审查意见:驻地监理工程师: 日期:附注:必要时应组织专家组审查。2下载后可任意编辑上 杭 县 德 里 渡 改 桥 枫 竹 湾 大 桥 工 程T 梁 吊 装 施 工 方 案一、工程概况本 标 段 在 K0+673 处 新 建 桥 梁 1 座 ( 德 里 渡 改 桥 枫 竹 湾 大 桥 ) ; 全 桥 长 为248.4m,桥面宽度为12m 。桥梁上部结构采纳(4×30+4×30)m 的预应力混凝土T 梁,30mT 梁梁高2.0m, 采纳先简支后连续结构。下部结构采纳柱式墩,柱径1.6m, 桥墩钻孔桩直径为1.8m ;桥台根据两侧实际地形采纳柱式桥台, 柱式桥台采纳直径为1.8m 钻孔灌注基础。本桥桥台处设置D80 型伸缩缝,4 号桥墩设置D160 型伸缩缝,依靠T 梁梁端预留放置伸缩缝。 T 梁采纳50# 砼预制,中心梁高为2 .0 米,横隔梁间距7 .20米,行车道板中梁预制宽度1.7 米,边梁预制宽度2.05 米,湿接缝宽0.7 米,主梁跨中肋厚0.2 米,马蹄宽度0.5 米,梁端支承段马蹄宽厦0.5 米。全桥共8 跨,每跨由5 片预应力钢筋混凝土T 型梁组成,全...
