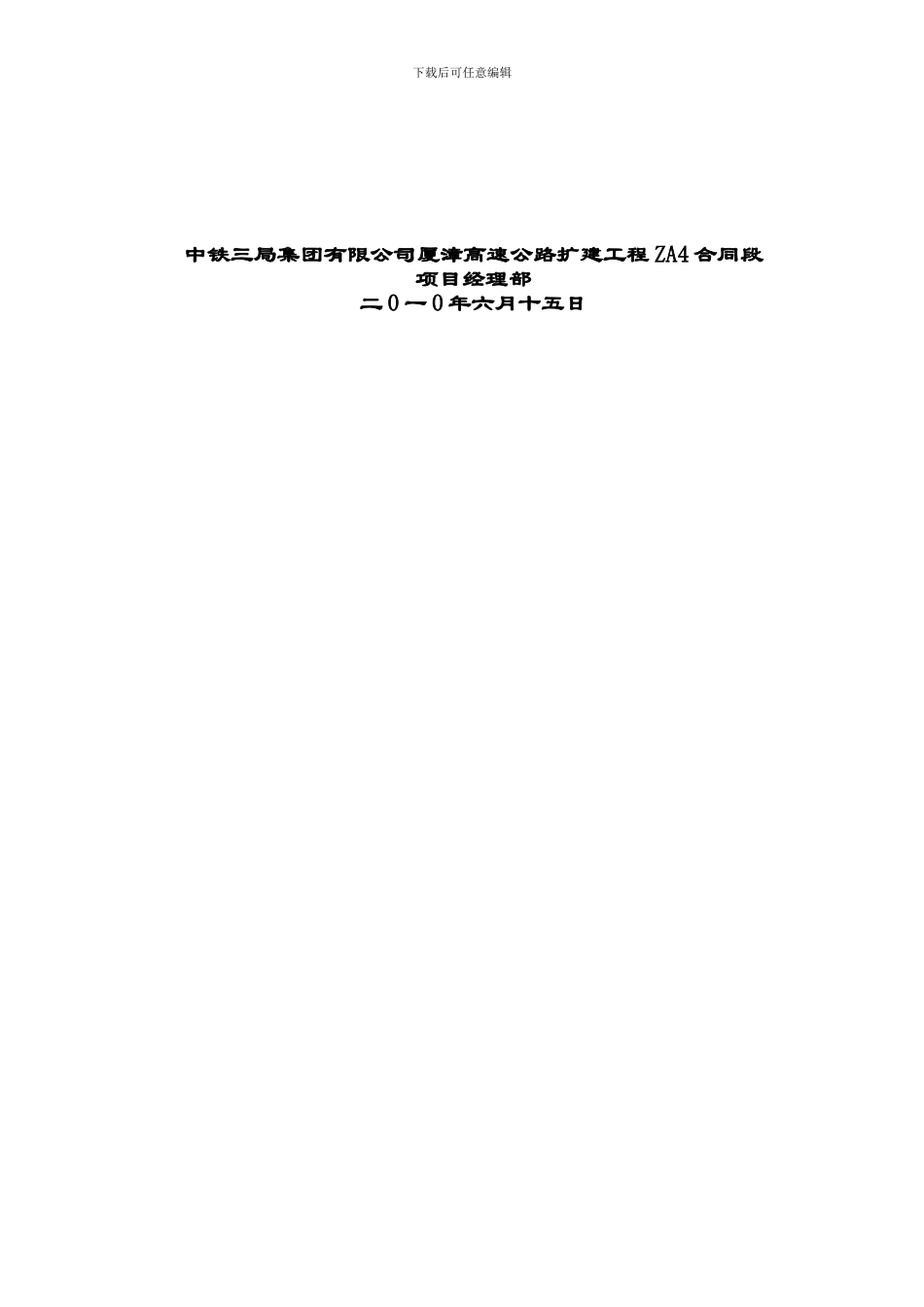

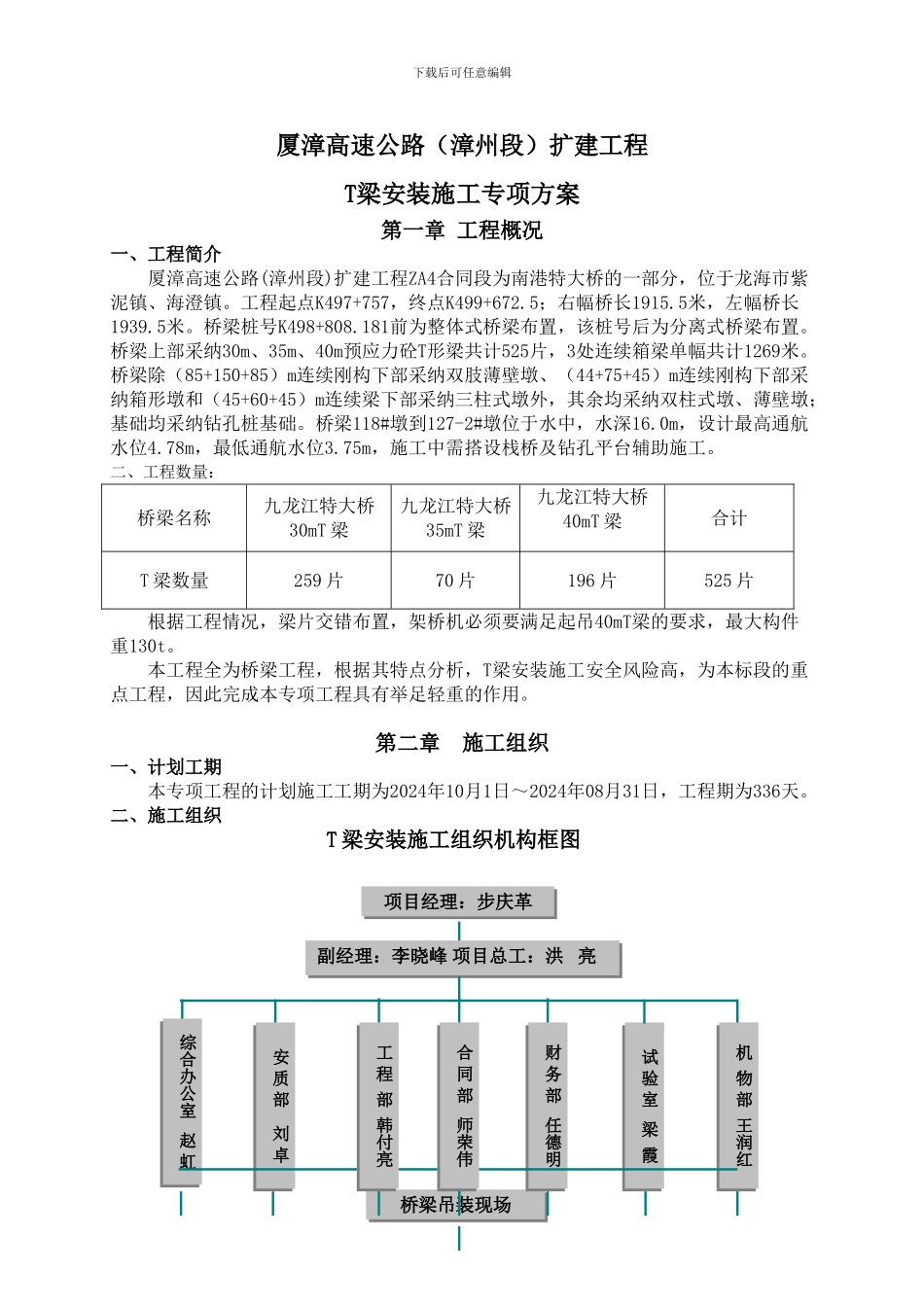

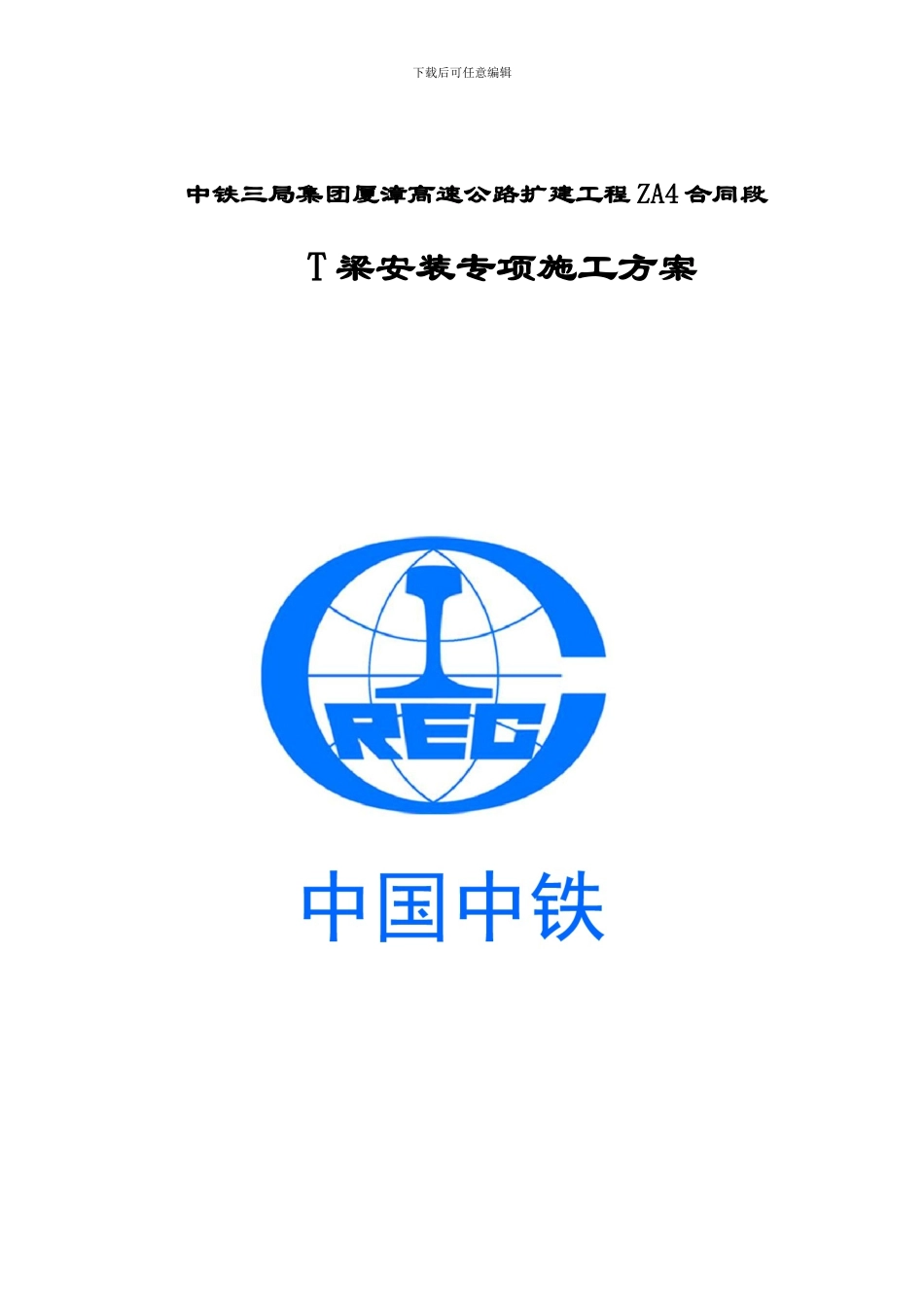

下载后可任意编辑中铁三局集团厦漳高速公路扩建工程 ZA4 合同段T 梁安装专项施工方案下载后可任意编辑中铁三局集团有限公司厦漳高速公路扩建工程 ZA4 合同段项目经理部二 0 一 0 年六月十五日下载后可任意编辑厦漳高速公路（漳州段）扩建工程 T梁安装施工专项方案第一章 工程概况一、工程简介 厦漳高速公路(漳州段)扩建工程ZA4合同段为南港特大桥的一部分，位于龙海市紫泥镇、海澄镇。工程起点K497+757，终点K499+672.5；右幅桥长1915.5米，左幅桥长1939.5米。桥梁桩号K498+808.181前为整体式桥梁布置，该桩号后为分离式桥梁布置。桥梁上部采纳30m、35m、40m预应力砼T形梁共计525片，3处连续箱梁单幅共计1269米。桥梁除（85+150+85）m连续刚构下部采纳双肢薄壁墩、（44+75+45）m连续刚构下部采纳箱形墩和（45+60+45）m连续梁下部采纳三柱式墩外，其余均采纳双柱式墩、薄壁墩；基础均采纳钻孔桩基础。桥梁118#墩到127-2#墩位于水中，水深16.0m，设计最高通航水位4.78m，最低通航水位3.75m，施工中需搭设栈桥及钻孔平台辅助施工。二、工程数量：桥梁名称九龙江特大桥30mT 梁九龙江特大桥35mT 梁九龙江特大桥40mT 梁合计T 梁数量259 片70 片196 片525 片根据工程情况，梁片交错布置，架桥机必须要满足起吊40mT梁的要求，最大构件重130t。本工程全为桥梁工程，根据其特点分析，T梁安装施工安全风险高，为本标段的重点工程，因此完成本专项工程具有举足轻重的作用。第二章 施工组织一、计划工期本专项工程的计划施工工期为2024年10月1日～2024年08月31日，工程期为336天。二、施工组织T 梁安装施工组织机构框图桥梁吊装现场项目经理：步庆革副经理：李晓峰 项目总工：洪 亮财 务 部 任德明 试 验 室 梁 霞 安 质 部 刘 卓综合办公室 赵 虹机 物 部 王润红 合 同 部 师荣伟 工 程 部 韩付亮 下载后可任意编辑T梁安装工程由具有丰富施工经验的桥梁吊装施工队完成，拟投入28人，其中包括管理人员2名，试验人员2名；施工人员2名；机械管理人员1名。三、机械设备配备：设备名称规格型号技术指标单位数量使用状态备注小龙门吊5t个1正常全新大龙门吊21×140140t套2正常全新运梁平车JSHB50/18095t+95t台1正常90%新架桥机JSHB50/18095t+95t部1正常90%新钢轨米2000正常全新汽车吊150T/30T部2正常预案应急四、施工准备：1、电：我部在2座桥共设置2台315KVA变压器，沿线架设临时配电柜作为屿上高架桥与谢前高架...
