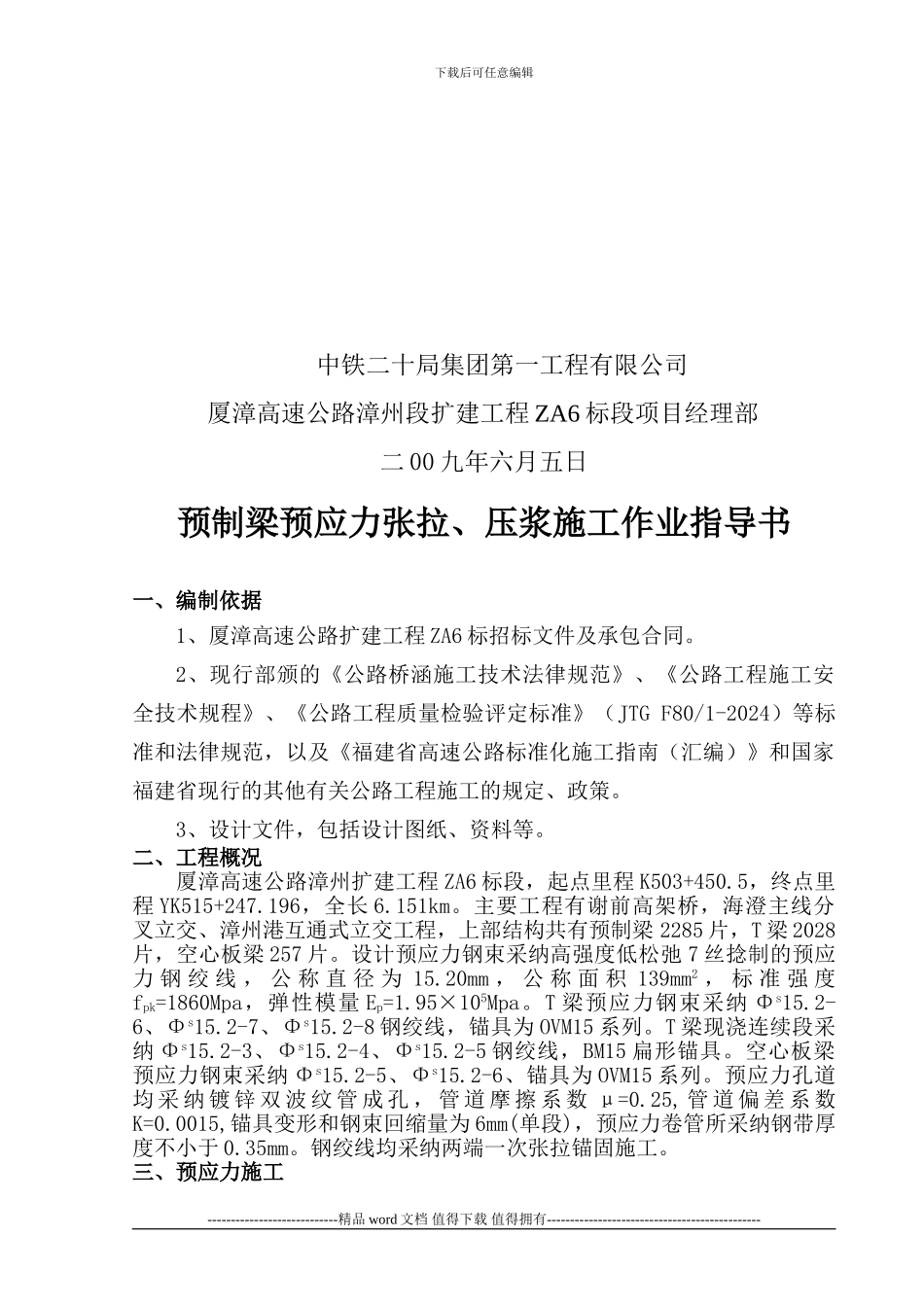

下载后可任意编辑厦漳高速公路漳州段扩建工程 ZA6 合同段预制梁预应力张拉、压浆施工作业指导书编制： 梁 建 伟 审核： 梁 之 海 审批： 宋 长 甫 时间： 2024.6.5 ----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑中铁二十局集团第一工程有限公司厦漳高速公路漳州段扩建工程 ZA6 标段项目经理部二 00 九年六月五日预制梁预应力张拉、压浆施工作业指导书一、编制依据1、厦漳高速公路扩建工程 ZA6 标招标文件及承包合同。2、现行部颁的《公路桥涵施工技术法律规范》、《公路工程施工安全技术规程》、《公路工程质量检验评定标准》（JTG F80/1-2024）等标准和法律规范，以及《福建省高速公路标准化施工指南（汇编）》和国家福建省现行的其他有关公路工程施工的规定、政策。3、设计文件，包括设计图纸、资料等。二、工程概况厦漳高速公路漳州扩建工程 ZA6 标段，起点里程 K503+450.5，终点里程 YK515+247.196，全长 6.151km。主要工程有谢前高架桥，海澄主线分叉立交、漳州港互通式立交工程，上部结构共有预制梁 2285 片，T 梁 2028片，空心板梁 257 片。设计预应力钢束采纳高强度低松弛 7 丝捻制的预应力 钢 绞 线 ， 公 称 直 径 为 15.20mm ， 公 称 面 积 139mm2 ， 标 准 强 度fpk=1860Mpa，弹性模量 Ep=1.95×105Mpa。T 梁预应力钢束采纳 Φs15.2-6、Φs15.2-7、Φs15.2-8 钢绞线，锚具为 OVM15 系列。T 梁现浇连续段采纳 Φs15.2-3、Φs15.2-4、Φs15.2-5 钢绞线，BM15 扁形锚具。空心板梁预应力钢束采纳 Φs15.2-5、Φs15.2-6、锚具为 OVM15 系列。预应力孔道均 采 纳 镀 锌 双 波 纹 管 成 孔 ， 管 道 摩 擦 系 数 μ=0.25, 管 道 偏 差 系 数K=0.0015,锚具变形和钢束回缩量为 6mm(单段)，预应力卷管所采纳钢带厚度不小于 0.35mm。钢绞线均采纳两端一次张拉锚固施工。三、预应力施工----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑 预应力施工包括预应力管道安装、预应力筋或束下料、预应力张拉、压浆及封锚施工。（一）预应力管道制作、安装1、管道制作与安装预应力管道位置采纳三维坐标法控制，采纳钢尺量测，预埋时曲线段每隔 50cm 设置一个定位钢筋网片焊于...
