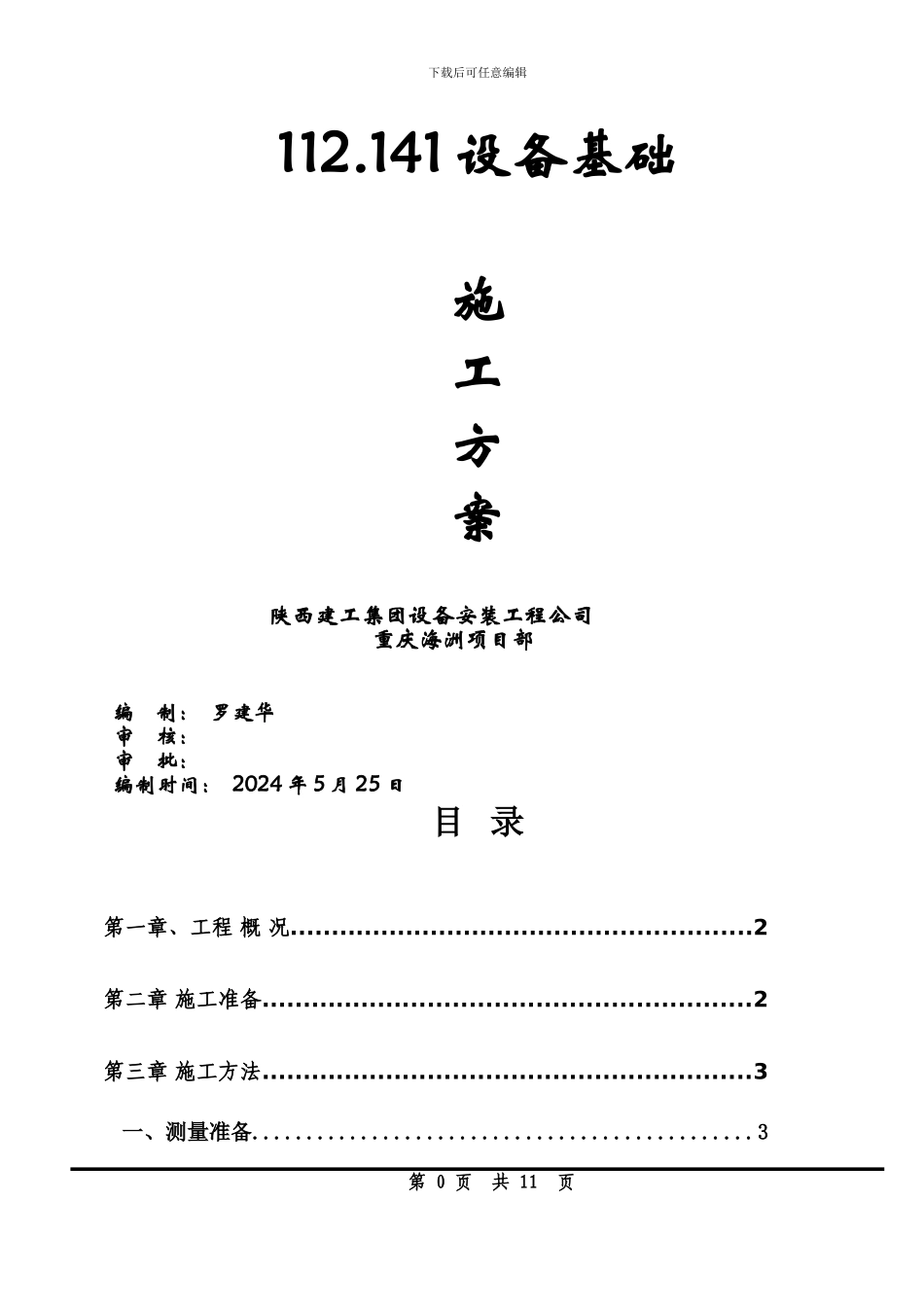

下载后可任意编辑112.141 设备基础施工方案陕西建工集团设备安装工程公司重庆海洲项目部编 制： 罗建华审 核：审 批：编制时间： 2024 年 5 月 25 日目 录第一章、工程 概 况........................................................2第二章 施工准备...........................................................2第三章 施工方法...........................................................3一、测量准备..............................................3第 0 页 共 11 页下载后可任意编辑二、砖砌体................................................5三、钢筋制作绑扎..........................................6 四、预埋螺栓定位.........................................6五、砼浇筑................................................7 六、模板拆除.............................................9七、基础回填........................................................................9第一章 概 况1.工程概况1.1、本工程为重庆海洲化学品有限公司 2.4 万吨/年四氯乙烯等系列工程中的V112、V141 设备基础。该设备基础均为 C30 圆形钢筋砼结构，顶面标高为+0.3m，其中 V112 设备基础直径为 3600mm，V141 设备基础直径为 3200mm.计划开工日期为 2024年 5 月 25 日，计划竣工日期为 2024 年 6 月 5 日，总工期 12 天（日历天）。1.2、该基础地基设计承载力特征值 fak≥120kpa；由于该基础底部为软土层，我司根据业主所发施工任务单将基础底部采纳片石砼将其换填，故该设备基础的地基承载力特征值能满足设计要求。第二章 施工准备1、 图纸、施工通知单及相关法律规范施工前,仔细查阅图纸、施工任务单、编制施工方案和相关法律规范,找出施工中的关键点和难点，并提出最佳处理办法,使问题在施工前得以及时解决。第 1 页 共 11 页下载后可任意编辑2、现场作业条件准备：a、施工作业面应没有障碍物，场地平整；b、道路畅通；3、技术措施准备：a、根据设计图纸及相关施工验收法律规范编制施工方案；b、施工前根据施工方案、设计施工图和标准图集等的要求，对相关的作业班组进行技术、安全交底，了解施工工艺。4、材料准备：a、施工用的各种材料均经检验合格，按计划准备入场。b、各种材料、机具设备的入场；c、砼采纳商砼。第三章 施工方法一.施工测量放线1.施测程序准备工作 ...
