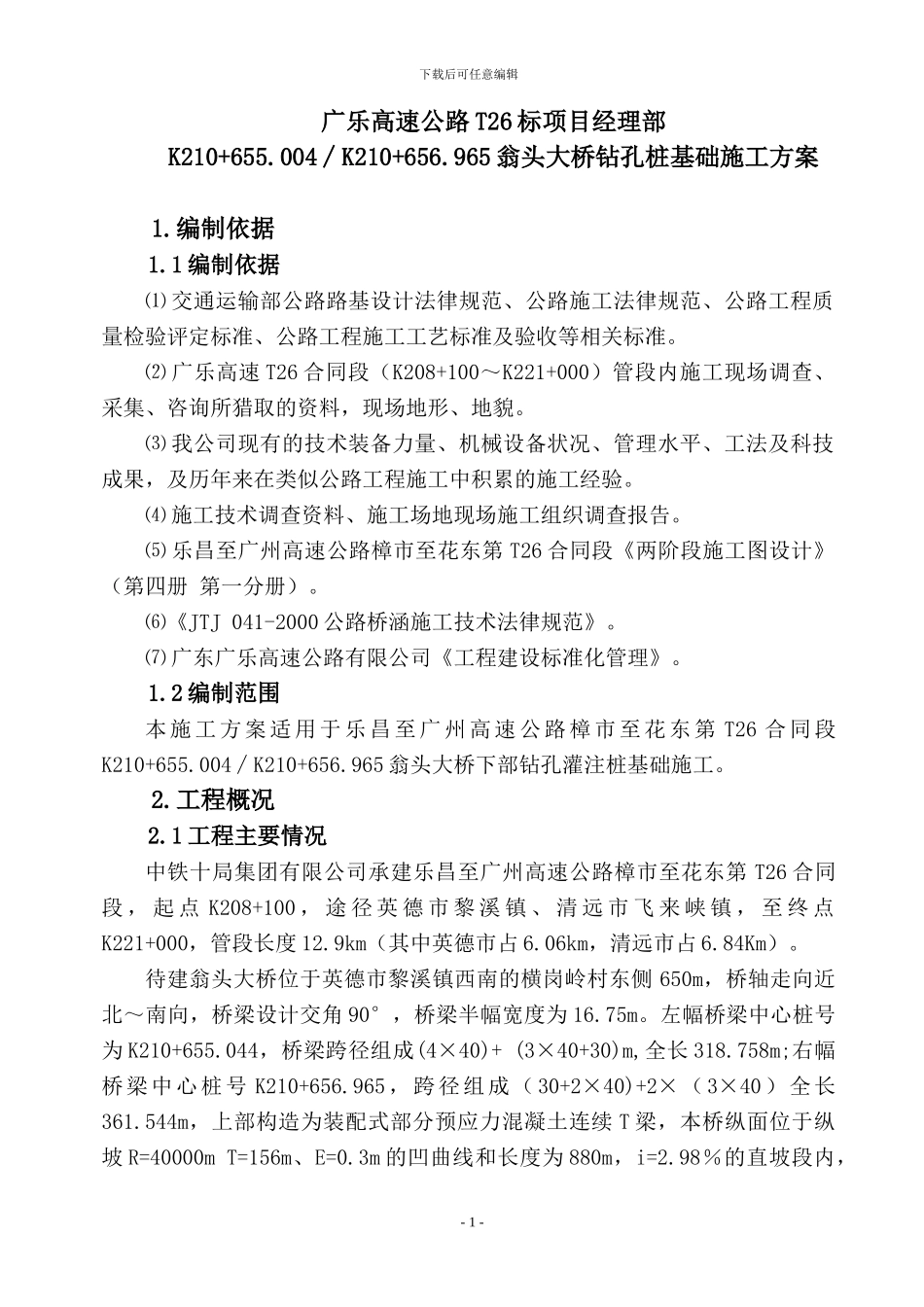

下载后可任意编辑广乐高速公路 T26 标项目经理部K210+655.004∕K210+656.965 翁头大桥钻孔桩基础施工方案1.编制依据1.1 编制依据⑴ 交通运输部公路路基设计法律规范、公路施工法律规范、公路工程质量检验评定标准、公路工程施工工艺标准及验收等相关标准。⑵ 广乐高速 T26 合同段（K208+100～K221+000）管段内施工现场调查、采集、咨询所猎取的资料，现场地形、地貌。⑶ 我公司现有的技术装备力量、机械设备状况、管理水平、工法及科技成果，及历年来在类似公路工程施工中积累的施工经验。⑷ 施工技术调查资料、施工场地现场施工组织调查报告。⑸ 乐昌至广州高速公路樟市至花东第 T26 合同段《两阶段施工图设计》（第四册 第一分册）。⑹《JTJ 041-2000 公路桥涵施工技术法律规范》。⑺ 广东广乐高速公路有限公司《工程建设标准化管理》。1.2 编制范围本施工方案适用于乐昌至广州高速公路樟市至花东第 T26 合同段K210+655.004∕K210+656.965 翁头大桥下部钻孔灌注桩基础施工。2.工程概况2.1 工程主要情况中铁十局集团有限公司承建乐昌至广州高速公路樟市至花东第 T26 合同段 ， 起 点 K208+100 ， 途 径 英 德 市 黎 溪 镇 、 清 远 市 飞 来 峡 镇 ， 至 终 点K221+000，管段长度 12.9km（其中英德市占 6.06km，清远市占 6.84Km）。待建翁头大桥位于英德市黎溪镇西南的横岗岭村东侧 650m，桥轴走向近北～南向，桥梁设计交角 90°，桥梁半幅宽度为 16.75m。左幅桥梁中心桩号为 K210+655.044，桥梁跨径组成(4×40)+ (3×40+30)m,全长 318.758m;右幅桥梁中心桩号 K210+656.965，跨径组成（ 30+2×40)+2×（3×40）全长361.544m，上部构造为装配式部分预应力混凝土连续 T 梁，本桥纵面位于纵坡 R=40000m T=156m、E=0.3m 的凹曲线和长度为 880m，i=2.98％的直坡段内， - 1 - 下载后可任意编辑本桥平面位于 R=2100m 的右偏圆曲线上，方向右偏。2.2 主要工程数量全桥桩基础详细工程数量见表 2.2-1广乐高速 T26 标段翁头大桥桩基础工程数量一览表桩号桩基长度桩径根数桩基总长桩基混凝土备注0#台左幅301.8390228.9 嵌岩桩1#墩左幅222.0244138.2 嵌岩桩2#墩左幅221.5 488155.4 嵌岩桩3#墩左幅231.8492234.0 嵌岩桩4#墩左幅251.54100176.6 嵌岩桩5#墩左幅302.0260188.4 嵌岩桩6#墩左幅40/322.0272226.1嵌岩桩7#墩左幅402.0280251.2 嵌岩桩8#台左幅301.8390228.9 摩擦...
