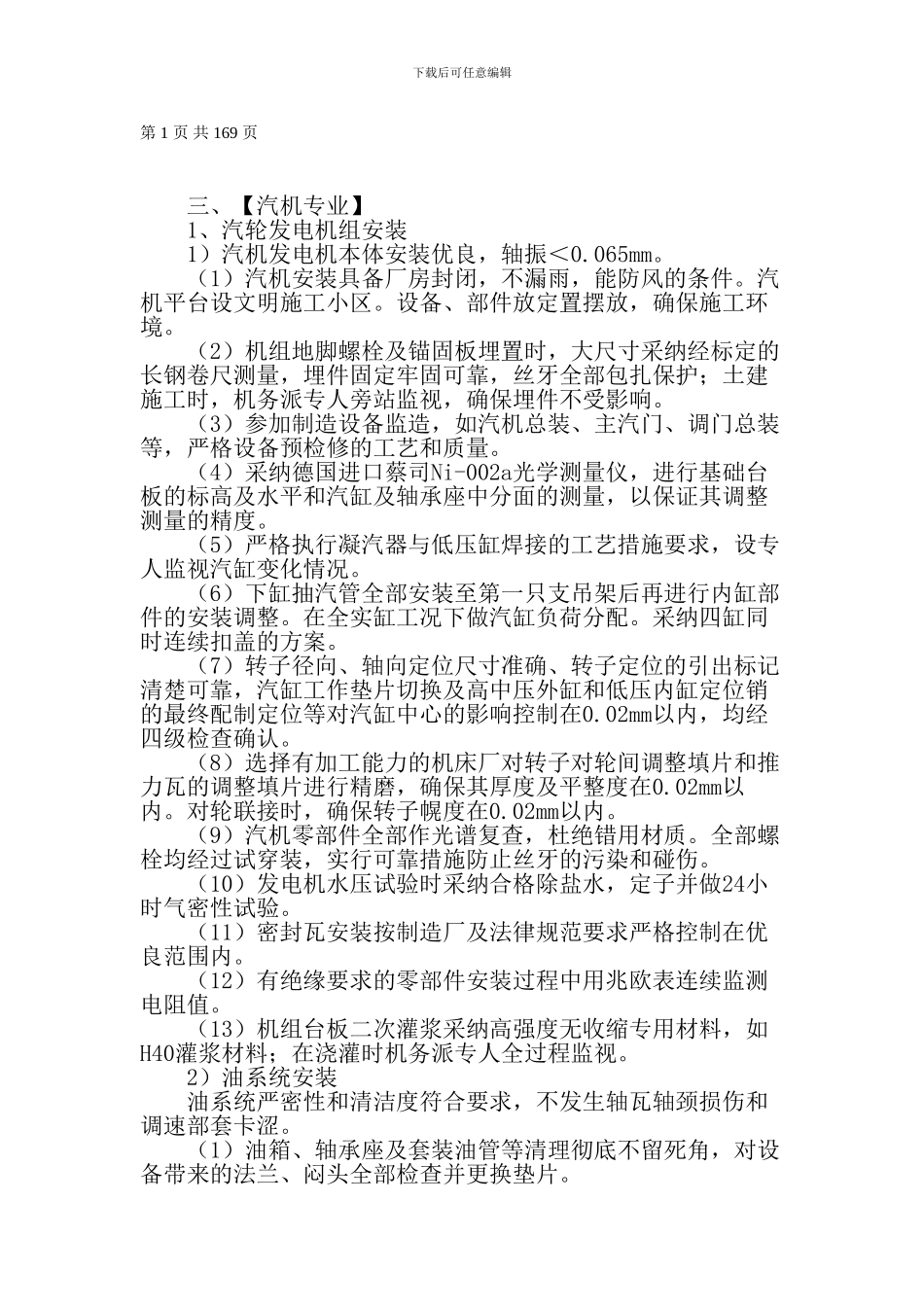

下载后可任意编辑第 1 页 共 169 页 三、【汽机专业】 1、汽轮发电机组安装 1）汽机发电机本体安装优良，轴振＜0.065mm。 （1）汽机安装具备厂房封闭，不漏雨，能防风的条件。汽机平台设文明施工小区。设备、部件放定置摆放，确保施工环境。 （2）机组地脚螺栓及锚固板埋置时，大尺寸采纳经标定的长钢卷尺测量，埋件固定牢固可靠，丝牙全部包扎保护；土建施工时，机务派专人旁站监视，确保埋件不受影响。 （3）参加制造设备监造，如汽机总装、主汽门、调门总装等，严格设备预检修的工艺和质量。 （4）采纳德国进口蔡司Ni-002a光学测量仪，进行基础台板的标高及水平和汽缸及轴承座中分面的测量，以保证其调整测量的精度。 （5）严格执行凝汽器与低压缸焊接的工艺措施要求，设专人监视汽缸变化情况。 （6）下缸抽汽管全部安装至第一只支吊架后再进行内缸部件的安装调整。在全实缸工况下做汽缸负荷分配。采纳四缸同时连续扣盖的方案。 （7）转子径向、轴向定位尺寸准确、转子定位的引出标记清楚可靠，汽缸工作垫片切换及高中压外缸和低压内缸定位销的最终配制定位等对汽缸中心的影响控制在0.02mm以内，均经四级检查确认。 （8）选择有加工能力的机床厂对转子对轮间调整填片和推力瓦的调整填片进行精磨，确保其厚度及平整度在0.02mm以内。对轮联接时，确保转子幌度在0.02mm以内。 （9）汽机零部件全部作光谱复查，杜绝错用材质。全部螺栓均经过试穿装，实行可靠措施防止丝牙的污染和碰伤。 （10）发电机水压试验时采纳合格除盐水，定子并做24小时气密性试验。 （11）密封瓦安装按制造厂及法律规范要求严格控制在优良范围内。 （12）有绝缘要求的零部件安装过程中用兆欧表连续监测电阻值。 （13）机组台板二次灌浆采纳高强度无收缩专用材料，如H40灌浆材料；在浇灌时机务派专人全过程监视。 2）油系统安装 油系统严密性和清洁度符合要求，不发生轴瓦轴颈损伤和调速部套卡涩。 （1）油箱、轴承座及套装油管等清理彻底不留死角，对设备带来的法兰、闷头全部检查并更换垫片。下载后可任意编辑 （2）系统焊接采纳氩弧焊打底工艺，设置管道清洁度W见证点，焊前确保每一管段内部清洁，焊接敞口及时封堵。焊口检验按金属检验和焊接检验要求执行。 （3）所有阀门、法兰的密封面及油拧接头须经严密性检查。临时油管及法门安装前进行酸洗，安装工艺要求同正式系统一样。 （4）小口径油管及不锈钢油管禁止使用砂轮切割机，安装前要特别...
