[湖南]深基坑开挖专项施工方案VIP免费

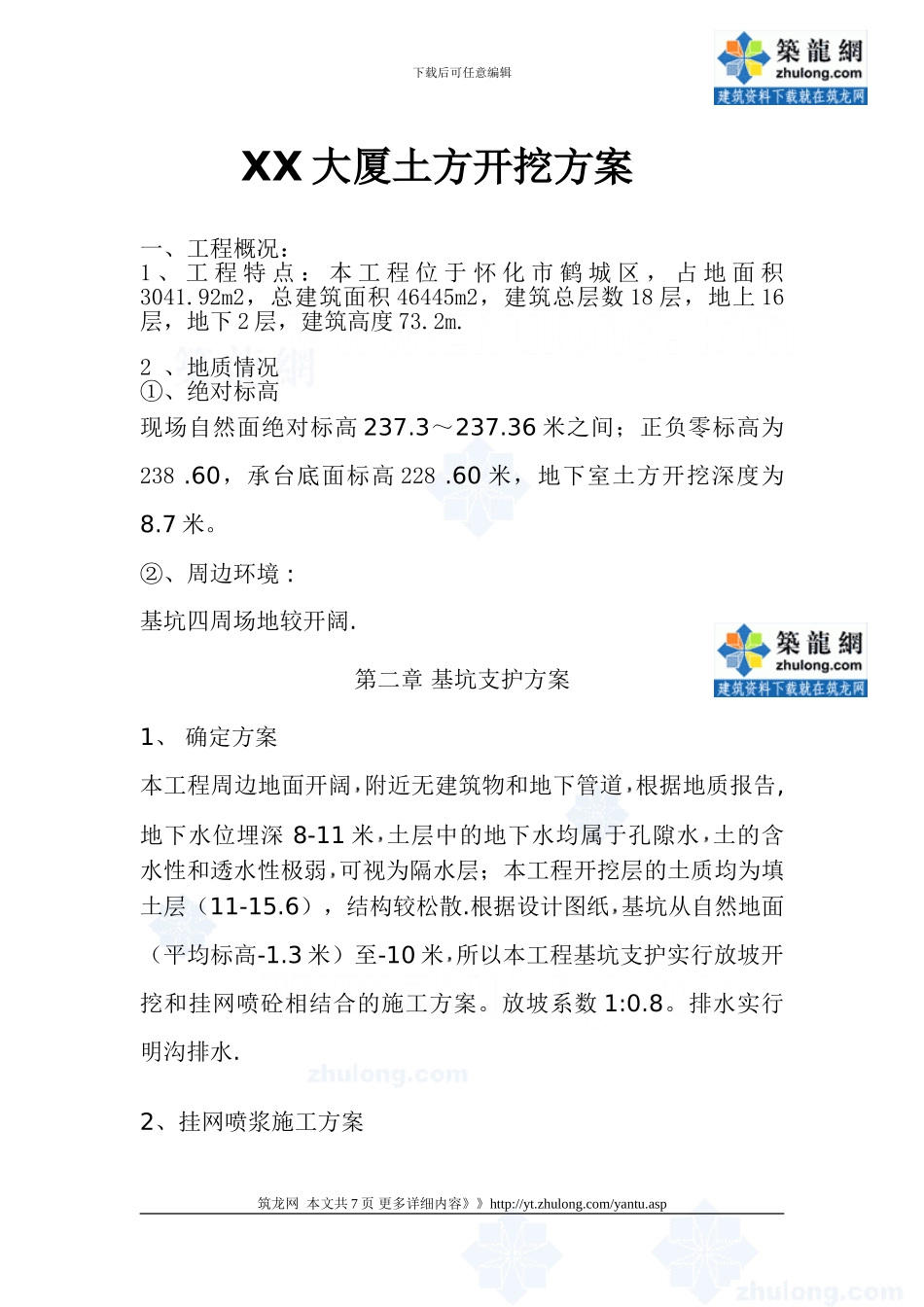

下载后可任意编辑XX 大厦土方开挖方案一、工程概况： 1 、 工 程 特 点 ： 本 工 程 位 于 怀 化 市 鹤 城 区 ， 占 地 面 积3041.92m2，总建筑面积 46445m2，建筑总层数 18 层，地上 16层，地下 2 层，建筑高度 73.2m.2 、地质情况①、绝对标高现场自然面绝对标高 237.3～237.36 米之间；正负零标高为238 .60，承台底面标高 228 .60 米，地下室土方开挖深度为8.7 米。②、周边环境 :基坑四周场地较开阔.第二章 基坑支护方案1、 确定方案本工程周边地面开阔 附近无建筑物和地下管道 根据地质报告,地下水位埋深 8-11 米 土层中的地下水均属于孔隙水 土的含水性和透水性极弱 可视为隔水层；本工程开挖层的土质均为填土层（11-15.6），结构较松散.根据设计图纸 基坑从自然地面（平均标高-1.3 米）至-10 米 所以本工程基坑支护实行放坡开挖和挂网喷砼相结合的施工方案。放坡系数 1:0.8。排水实行明沟排水.2、挂网喷浆施工方案筑龙网 本文共 7 页 更多详细内容》》http://yt.zhulong.com/yantu.asp下载后可任意编辑根据本工程的特点边坡高度在 8-9 米之间，土方开挖时基坑采纳 1:0.8的 放 坡 ， 坡 面 采 纳 插 筋1000mm长Ф18@1500*1500mm,插入土层深 900mm,外露 100mm,坡面横向、纵向采纳 Ф8@1500*1500mm 钢筋骨架，面挂8#丝径 2mm 镀锌丝网（网孔 20*20mm）并喷射砼，其喷射压力为 0.3-0.5mPa.(砼标号为 C20)，厚为 60mm。3 、开挖方案和排水方案针对本工程的特点 土方实行放坡分两阶开挖 两阶支护。第一阶开挖深度为 4 米 第二阶开挖深度为 4.50 米.基坑底的长度和宽度为边轴线外加 2 米作为施工作业面和挖排水沟用.排水实行基坑外排水和基坑内集排水.基坑外在离坡顶 1.0 米外自然地坪处设置 500×500 的砖砌排水沟 每隔 30 米设一集水井 直径为 1500MM 井底比沟底深 1000MM 并配置水泵 不让地面水流入基坑内.在基坑底距坡角 500MM 处设 500×500 砖砌排水沟 每隔 30 米设一集水井.这样 自然降水及部分土内存水通过上层排水沟排至于、集水井 由潜水泵排至城市排水管网 部分土内含水和自然雨水及极弱透水层渗水可通过基坑内排水沟和集水坑泵至基坑外排水沟内 由潜水泵排至城市排水管网. 3、基坑开挖剖面图第三章 土方开挖1 、施工准备①. 清除挖方区域内所有障碍物, 如地上高压、照明、通讯线路,电杆、树木、旧有建筑物及...
