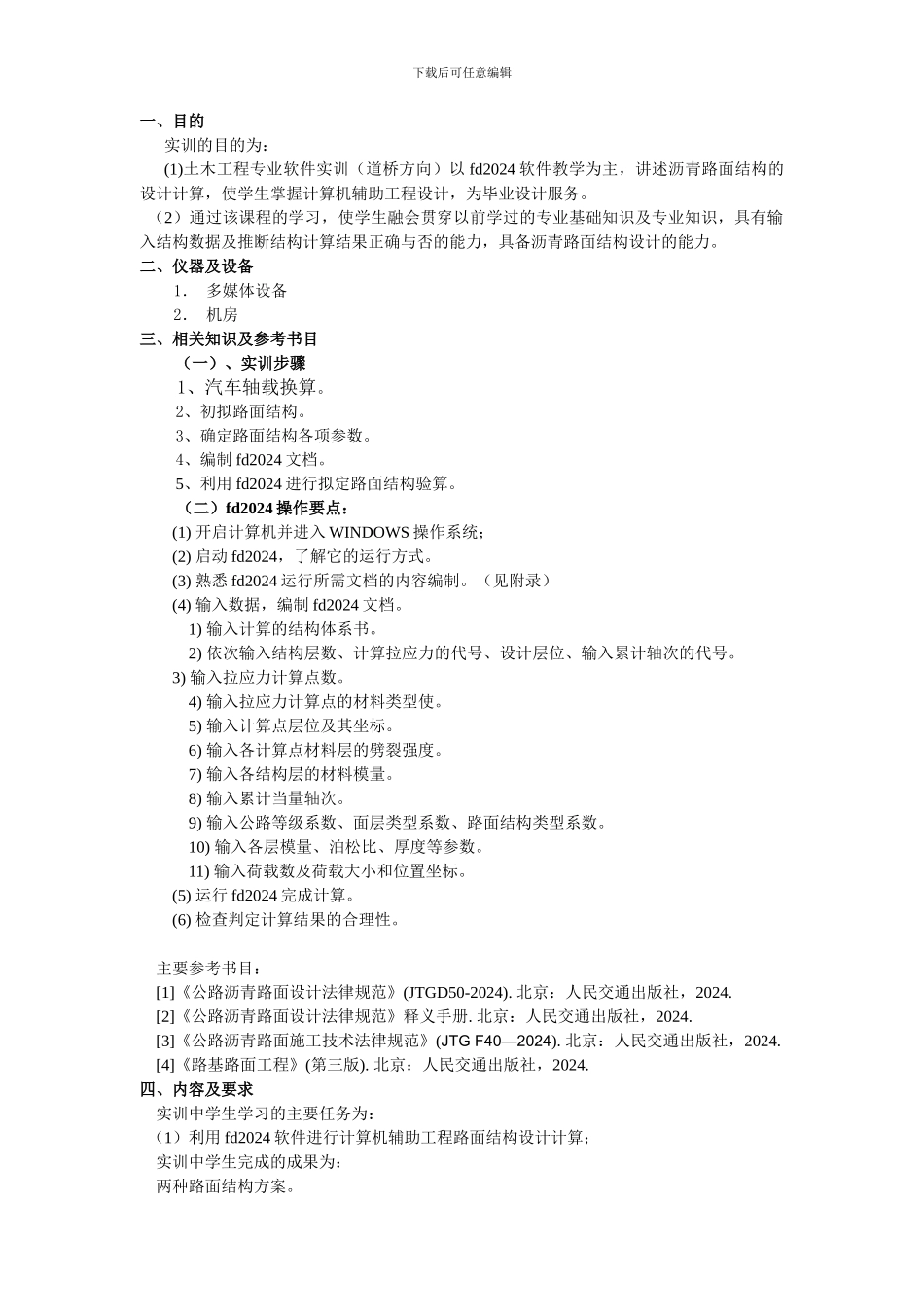

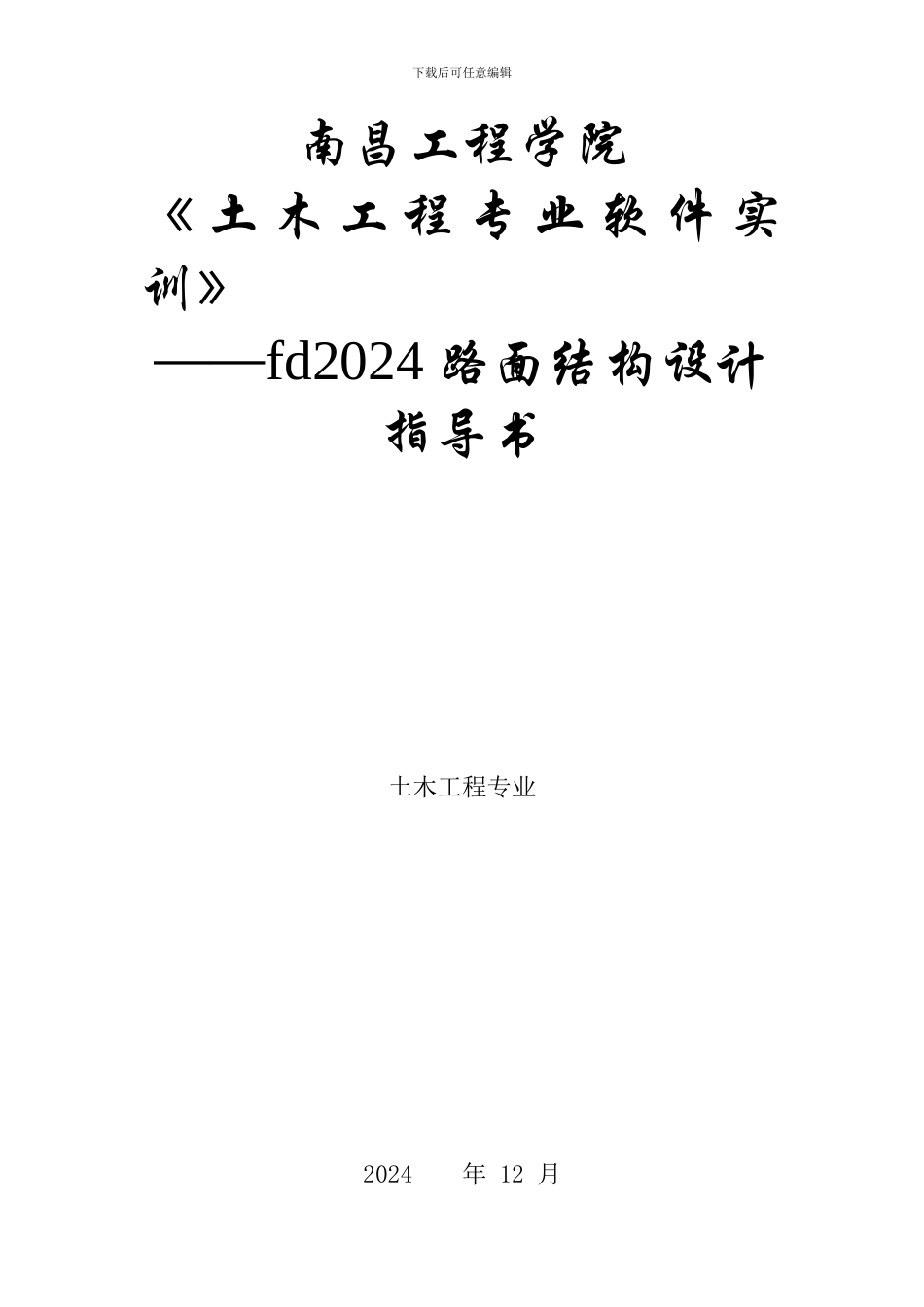

下载后可任意编辑南昌工程学院《 土 木 工 程 专 业 软 件 实训》 ——fd2024 路面结构设计 指导书土木工程专业2024 年 12 月下载后可任意编辑一、目的实训的目的为：(1)土木工程专业软件实训（道桥方向）以 fd2024 软件教学为主，讲述沥青路面结构的设计计算，使学生掌握计算机辅助工程设计，为毕业设计服务。（2）通过该课程的学习，使学生融会贯穿以前学过的专业基础知识及专业知识，具有输入结构数据及推断结构计算结果正确与否的能力，具备沥青路面结构设计的能力。二、仪器及设备1． 多媒体设备2． 机房三、相关知识及参考书目（一）、实训步骤1、汽车轴载换算。2、初拟路面结构。3、确定路面结构各项参数。4、编制 fd2024 文档。5、利用 fd2024 进行拟定路面结构验算。（二）fd2024 操作要点：(1) 开启计算机并进入 WINDOWS 操作系统；(2) 启动 fd2024，了解它的运行方式。(3) 熟悉 fd2024 运行所需文档的内容编制。（见附录）(4) 输入数据，编制 fd2024 文档。 1) 输入计算的结构体系书。 2) 依次输入结构层数、计算拉应力的代号、设计层位、输入累计轴次的代号。 3) 输入拉应力计算点数。 4) 输入拉应力计算点的材料类型使。 5) 输入计算点层位及其坐标。 6) 输入各计算点材料层的劈裂强度。 7) 输入各结构层的材料模量。 8) 输入累计当量轴次。 9) 输入公路等级系数、面层类型系数、路面结构类型系数。 10) 输入各层模量、泊松比、厚度等参数。 11) 输入荷载数及荷载大小和位置坐标。(5) 运行 fd2024 完成计算。(6) 检查判定计算结果的合理性。主要参考书目：[1]《公路沥青路面设计法律规范》(JTGD50-2024). 北京：人民交通出版社，2024.[2]《公路沥青路面设计法律规范》释义手册. 北京：人民交通出版社，2024.[3]《公路沥青路面施工技术法律规范》(JTG F40—2024). 北京：人民交通出版社，2024.[4]《路基路面工程》(第三版). 北京：人民交通出版社，2024.四、内容及要求实训中学生学习的主要任务为：（1）利用 fd2024 软件进行计算机辅助工程路面结构设计计算；实训中学生完成的成果为：两种路面结构方案。下载后可任意编辑实训主要要求为：（1）掌握计算机辅助沥青路面结构设计；（2）实训期间一般不准事假，实训期间不得旷课、迟到或早退。学生实训期间：（1）用 fd2024 软件确定两种路面结构；（2）上机操作进行结构计算及绘图训练；五、步骤序号内 容要 ...
