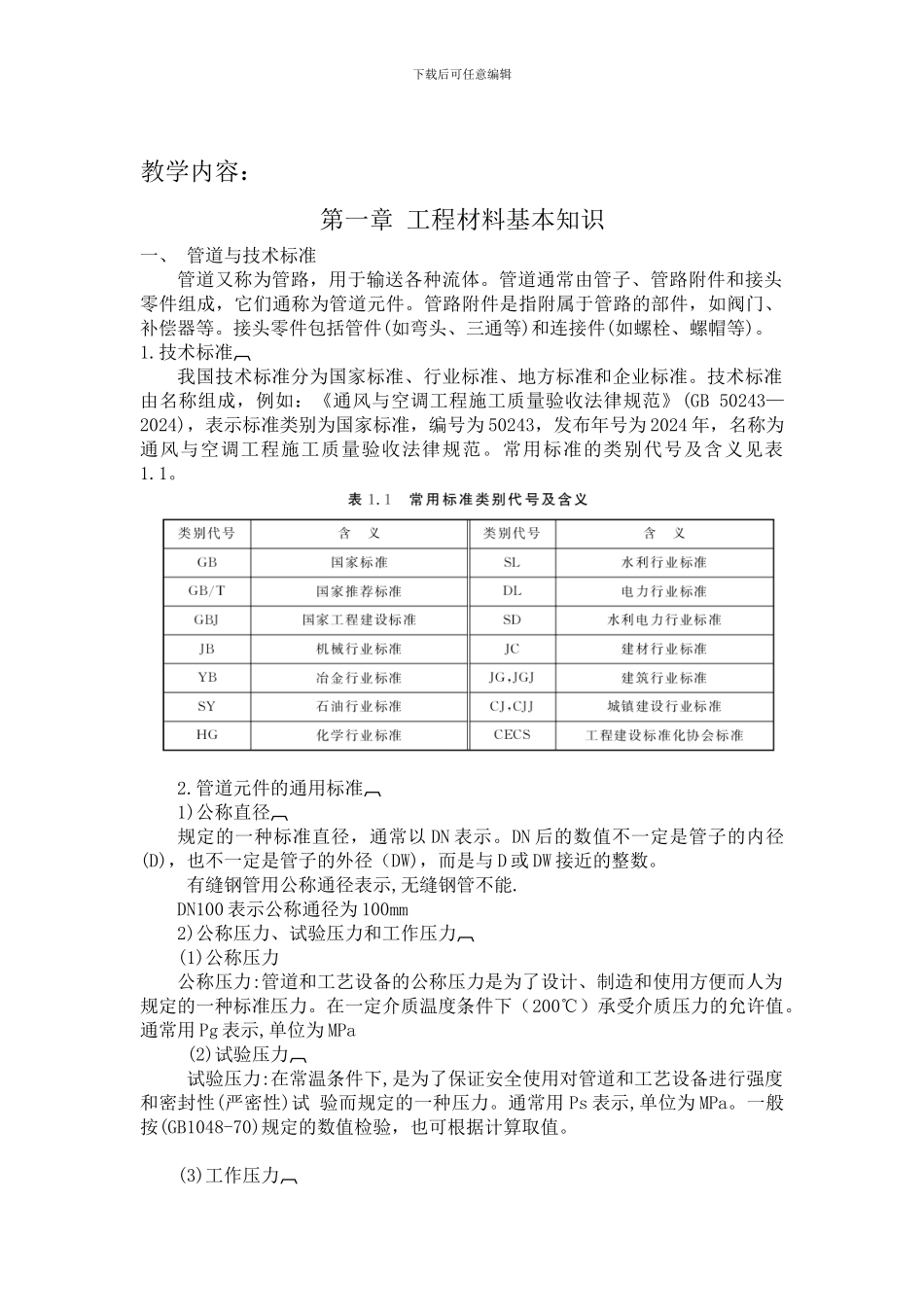

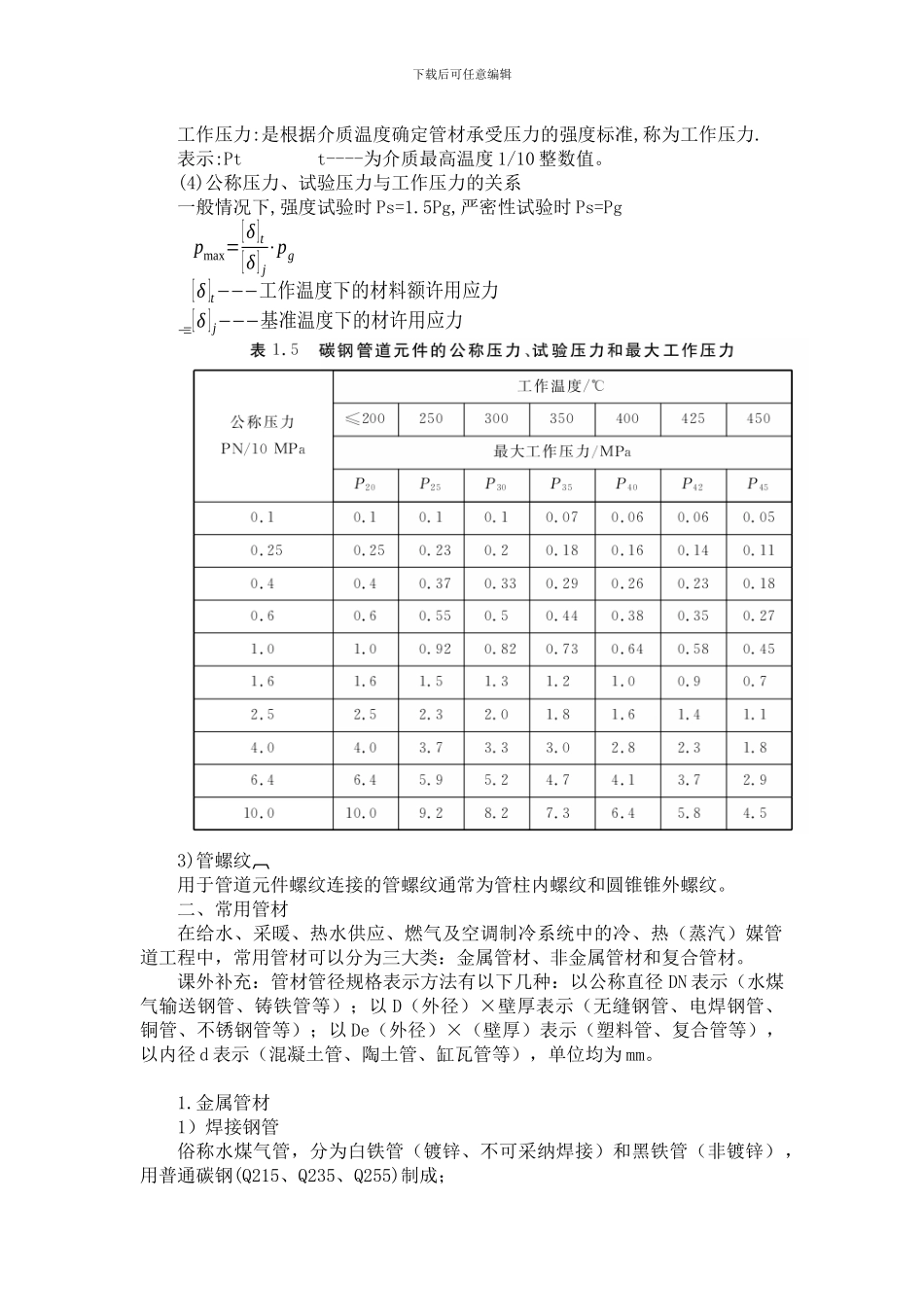

下载后可任意编辑授课班次与时间：班 次时 间课题名称：工程材料基本知识1、了解管道与技术标准；2、了解常用金属、复合管、非金属管材与管件；3、掌握阀门、法兰的使用；4、了解板材和型材；5、了解防腐蚀、绝热及焊接材料。教学重点、难点和教学方法设计：【本章重点】1、常用金属、复合管、非金属管材与管件；2、阀门、法兰的使用；3、板材和型材。4、防腐蚀、绝热及焊接材料【本章难点】1、常用金属、复合管、非金属管材与管件；2、阀门、法兰的使用；3、板材和型材。4、防腐蚀、绝热及焊接材料安排学时：6 个学时附件及说明：一、教具、幻灯、电化教学手段的说明二、新课内容小结三、作业布置四、后记五、课时授课计划（教案）以章为单元编写，每一单元有一首页六、教学内容，小结，作业布置，后记等书写在竖直线左边，其它内容书写右边七、青年老师需提供板书设计（最后）下载后可任意编辑教学内容：第一章 工程材料基本知识一、 管道与技术标准管道又称为管路，用于输送各种流体。管道通常由管子、管路附件和接头零件组成，它们通称为管道元件。管路附件是指附属于管路的部件，如阀门、补偿器等。接头零件包括管件(如弯头、三通等)和连接件(如螺栓、螺帽等)。1.技术标准我国技术标准分为国家标准、行业标准、地方标准和企业标准。技术标准由名称组成，例如：《通风与空调工程施工质量验收法律规范》(GB 50243—2024)，表示标准类别为国家标准，编号为 50243，发布年号为 2024 年，名称为通风与空调工程施工质量验收法律规范。常用标准的类别代号及含义见表1.1。2.管道元件的通用标准1)公称直径规定的一种标准直径，通常以 DN 表示。DN 后的数值不一定是管子的内径(D)，也不一定是管子的外径（DW)，而是与 D 或 DW 接近的整数。 有缝钢管用公称通径表示,无缝钢管不能.DN100 表示公称通径为 100mm2)公称压力、试验压力和工作压力(1)公称压力公称压力:管道和工艺设备的公称压力是为了设计、制造和使用方便而人为规定的一种标准压力。在一定介质温度条件下（200℃）承受介质压力的允许值。通常用 Pg 表示,单位为 MPa (2)试验压力  试验压力:在常温条件下,是为了保证安全使用对管道和工艺设备进行强度和密封性(严密性)试 验而规定的一种压力。通常用 Ps 表示,单位为 MPa。一般按(GB1048-70)规定的数值检验，也可根据计算取值。 (3)工作压力下载后可任意编辑工作压力:是根据介质温度确定管材承受压力的...
