上海三思可变情报板培训手册VIP免费

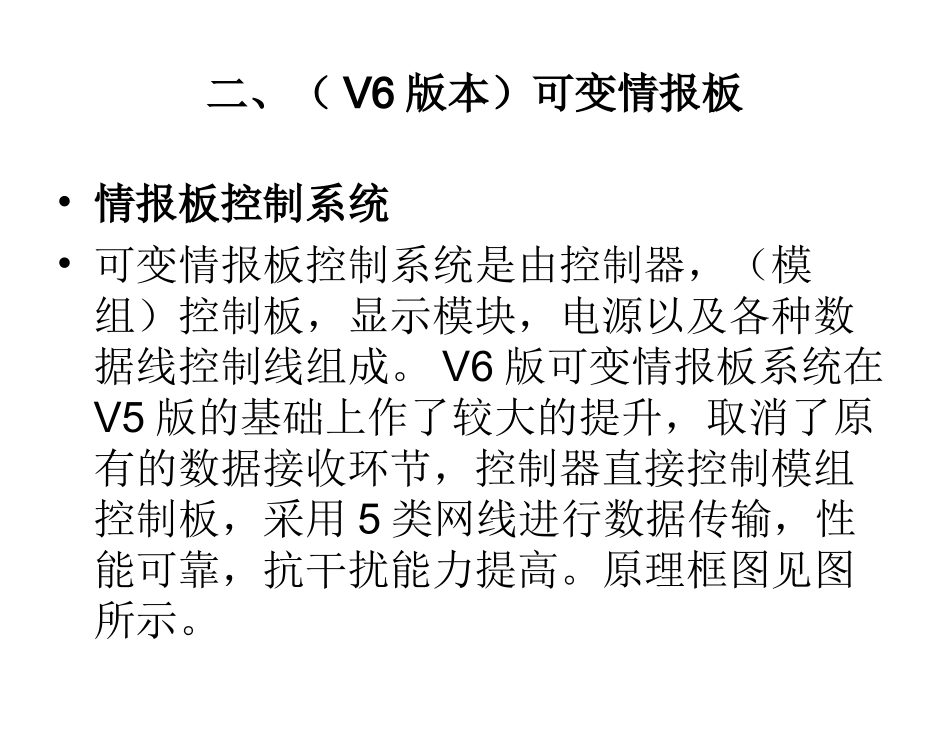

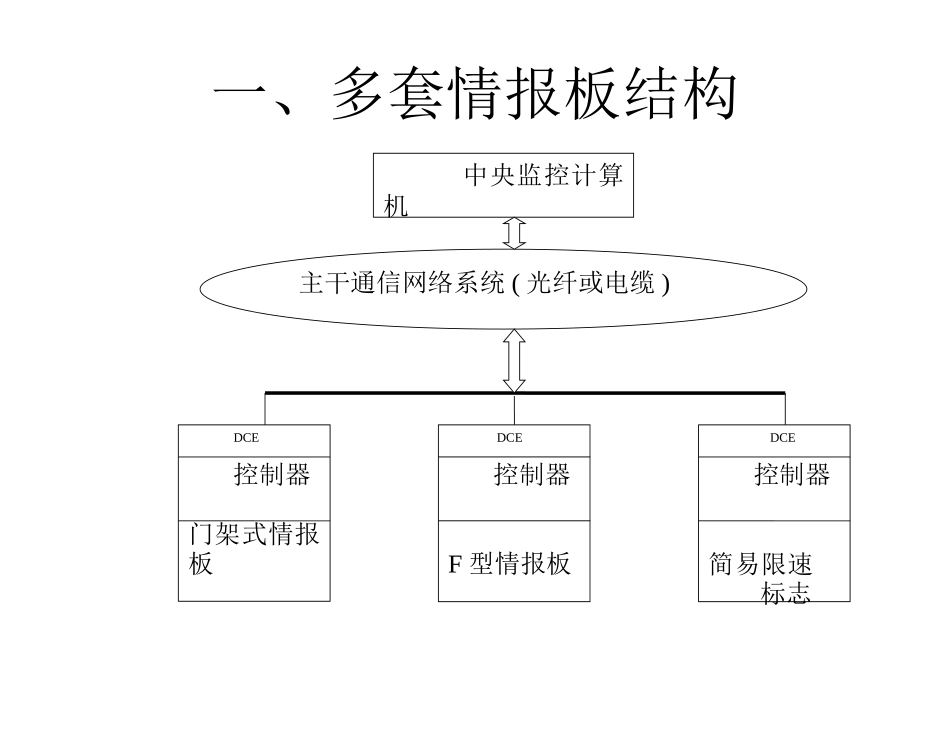

一、多套情报板结构中央监控计算机主干通信网络系统(光纤或电缆)DCE控制器门架式情报板DCE控制器F型情报板DCE控制器简易限速标志二、（V6版本）可变情报板•情报板控制系统•可变情报板控制系统是由控制器，（模组）控制板，显示模块，电源以及各种数据线控制线组成。V6版可变情报板系统在V5版的基础上作了较大的提升，取消了原有的数据接收环节，控制器直接控制模组控制板，采用5类网线进行数据传输，性能可靠，抗干扰能力提高。原理框图见图所示。情报板工作原理框图监控中心控制线路开关电源象素管显示开关电源光纤网路工控机控制器显示控制板（HI9BOX）象素管显示模组5V可变情报板工作原理框图可变情报板HI6MON模组结构原理图控制箱工控机HI9BOX数据控制板显示模块AC/DCAC/DC８芯双绞线RJ45网线图模组工作原理框图220V单相交流电三、工控机与HI6MOD•用于接收监控中心指令，向显示屏发布显示控制指令；采样显示屏运行状态信息，向监控中心传送显示屏的运行状态；实现显示屏自动调光等功能。本系统所用的控制器采用超低功耗CPU，其设计充分考虑到工业现场的冲击、振动、粉尘和高温高湿等的恶劣环境。采用闪存芯片（FLASHDISK）和看门狗定时器（WATCHDOGTIMER）功能，而不使用软盘或硬盘等存储介质，达到进一步提高系统可靠性的目的。控制器内插有一块CPU卡和一块数据处理卡X6SH9。•（1）CPU卡是控制器核心部件，卡上集成有中央处理器及一片128MB闪存芯片。•（2）数据处理卡X6SH9上设有二个RS232口、一个标准以太网接口、一个CONSOLE口、一个RS485内通信口及一个RJ45型显示信号输出口。串行通信口COM1及一个太网接口用于与监控中心通信，另一个串行通信口COM2及CONSOLE口用于本地通信（调试用），RJ45型显示信号输出口用于将显示数据传送至HI9BOX板，RS485通信口为控制信号输出端口，并连接到本地监视面板HI6MON板及各HI9BOX板.•（3）所谓看门狗定时器，是安装在主板上的一个电子线路，它按一定的频率进行计数，当计数值达到某一指定值后就使控制器复位重新启动。在正常工作情况下，软件不断地将该计数器清零。一旦发生死机等异常情况，计数器无法正常清零，一直处于计数状态，直至进行复位动作，从而使系统摆脱故障重新运行。X６工控机X６工控机正面示意图浅蓝色为情报板内部通讯、绿色为外部通讯用黄色为本地维护用CONSOLECOM2COM1RS485内部RJ４５外通讯RJ４５AC220开关插头DSPLANHI6MON888运行控制调试调光外通信1外通信2内通信模组电源控制硬件控制软件状态指示模组通信LED故障指示按钮HI6MONCN3CN2CN1U>U<防雷图本地监视面板示意图HI6MON(监控面板）1.运行、控制：闪烁2.自动调光：常亮3.内通信：与BOX通讯时，闪烁4.外通信：与高端通讯时，闪烁5.故障指示：有故障时，对应灯亮HI6MON说明①控制面板（HI6MON）：在显示面板背后执行面板功能的电子线路板，见图：•CN1：DB9芯插座与工控机通信；•CN2：光亮传感器输入端口；•CN3：交流电压、防雷器等状态输入端口。②显示面板：通过面板的指示灯显示，可以观察系统运行的当前状态，有利于现场维护，它有下列按钮和指示灯。•数码显示：可以显示控制箱内温度和情报板亮度值，数码显示内容决定于旁边按钮的位置，不按动3分钟后，一位小数点保持常亮。•按钮：按动时数码显示管即轮流显示温度、1#光敏传感器测得亮度、2#光敏传感器测得亮度和二者的最高亮度。•状态指示：七个LED指示灯，反映系统的运行状态。•运行：正常运行时，闪烁发光；•控制：控制正常时，闪烁发光；•调试：调试状态时，灯亮，不在调试状态时，灯灭；•自动调光：自动调光状态时，灯亮；•外通信1：COM1通信时，灯亮；•外通信2：COM2通信时，灯亮；•内通信：内部485系统通讯时，灯亮。•故障指示：共有七个指示灯，反映系统是否有故障。•U>、U<：供电电压过高或过低时，灯亮，正常时灯灭；•模组电源：模组内有电源故障时，灯亮；•控制硬件：控制硬件出现故障时，灯亮；•控制软件：运行中文件出错时，灯亮；•如果控制中心下达的命令过多，信息超出内存容量，无法执行，这时软件故障指示灯亮。•防雷器：如果防雷器动作后失效，指示灯亮；•模...
