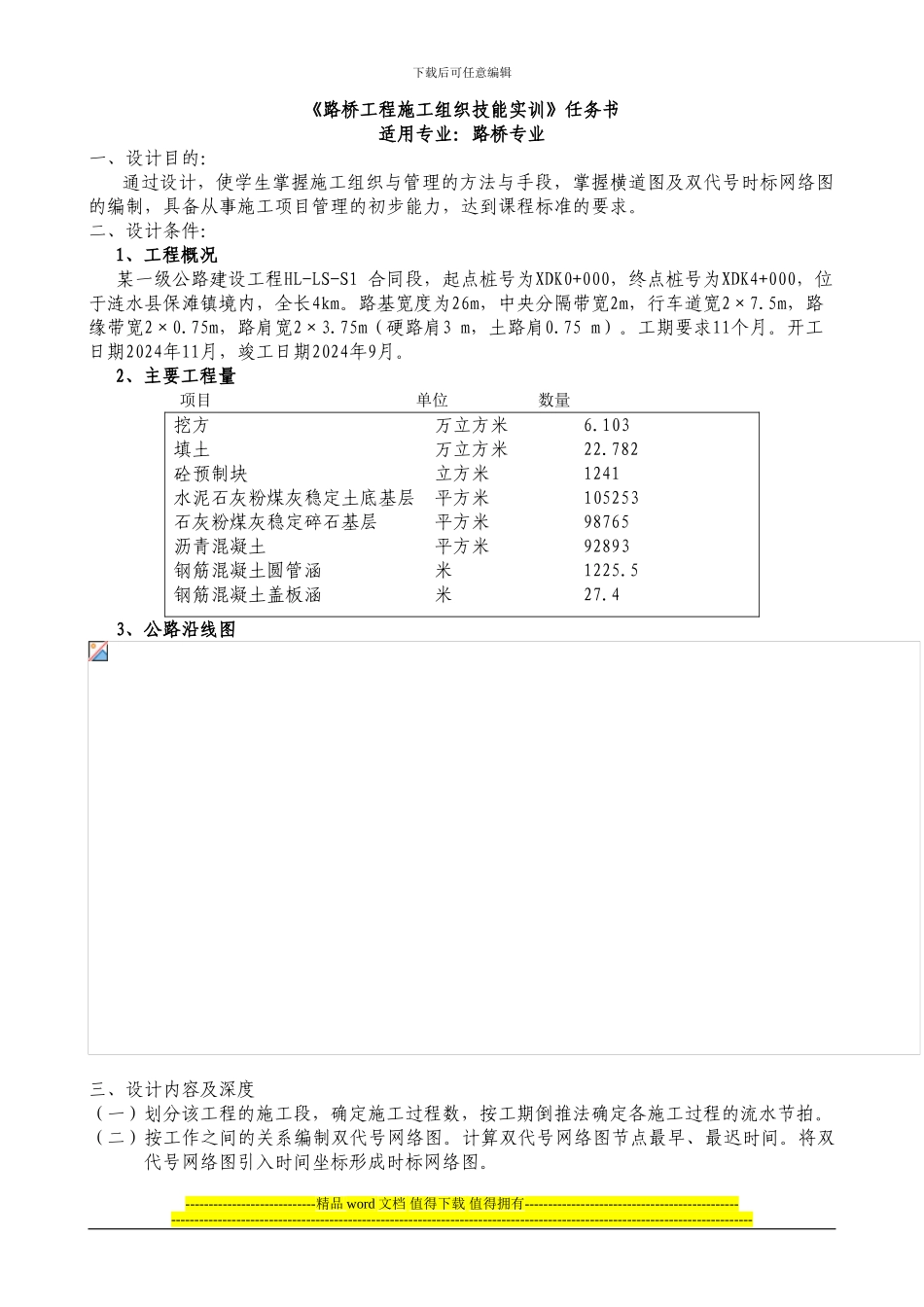

下载后可任意编辑《路桥工程施工组织技能实训》任务书适用专业：路桥专业一、设计目的：通过设计，使学生掌握施工组织与管理的方法与手段，掌握横道图及双代号时标网络图的编制，具备从事施工项目管理的初步能力，达到课程标准的要求。二、设计条件：1、工程概况某一级公路建设工程HL-LS-S1 合同段，起点桩号为XDK0+000，终点桩号为XDK4+000，位于涟水县保滩镇境内，全长4km。路基宽度为26m，中央分隔带宽2m，行车道宽2×7.5m，路缘带宽2×0.75m，路肩宽2×3.75m（硬路肩3 m，土路肩0.75 m）。工期要求11个月。开工日期2024年11月，竣工日期2024年9月。2、主要工程量项目 单位 数量挖方 万立方米 6.103填土 万立方米 22.782砼预制块 立方米 1241水泥石灰粉煤灰稳定土底基层 平方米 105253石灰粉煤灰稳定碎石基层 平方米 98765沥青混凝土 平方米 92893钢筋混凝土圆管涵 米 1225.5钢筋混凝土盖板涵 米 27.43、公路沿线图三、设计内容及深度（一）划分该工程的施工段，确定施工过程数，按工期倒推法确定各施工过程的流水节拍。（二）按工作之间的关系编制双代号网络图。计算双代号网络图节点最早、最迟时间。将双代号网络图引入时间坐标形成时标网络图。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑（三）按现场条件布置施工平面图。应布置生产、生活、办公设施（四）编制设计说明书四、设计要求：（一）网络图：经指导老师检查签字后方能进行下步设计。(二) 施工平面图：经指导老师检查签字后方能进行下步设计。五、设计时间及安排：总的设计时间为一周，其中星期一、二应完成横道图、网络图初稿的编制。星期三、四完成网络图节点最早、最迟时间的计算并绘制时标网络图。星期五编制设计说明书并上交报告。六、设计指导老师：XXX、XXX、XXX七、设计成绩的评定：根据学生的设计质量及出勤记录，分别给予其优、良、中、及格、不及格的成绩。具体要求如下：优：全勤；设计合理、平图面布局均匀，横道图、网络图合理，计算正确。良：缺勤不超过半天；平面图设计合理、横道图、网络图较合理，计算基本正确。中：缺勤不超过一天；平面图设计较合理、横道图、网络图较合理，计算基本正确。及格：缺勤不超过二天...
