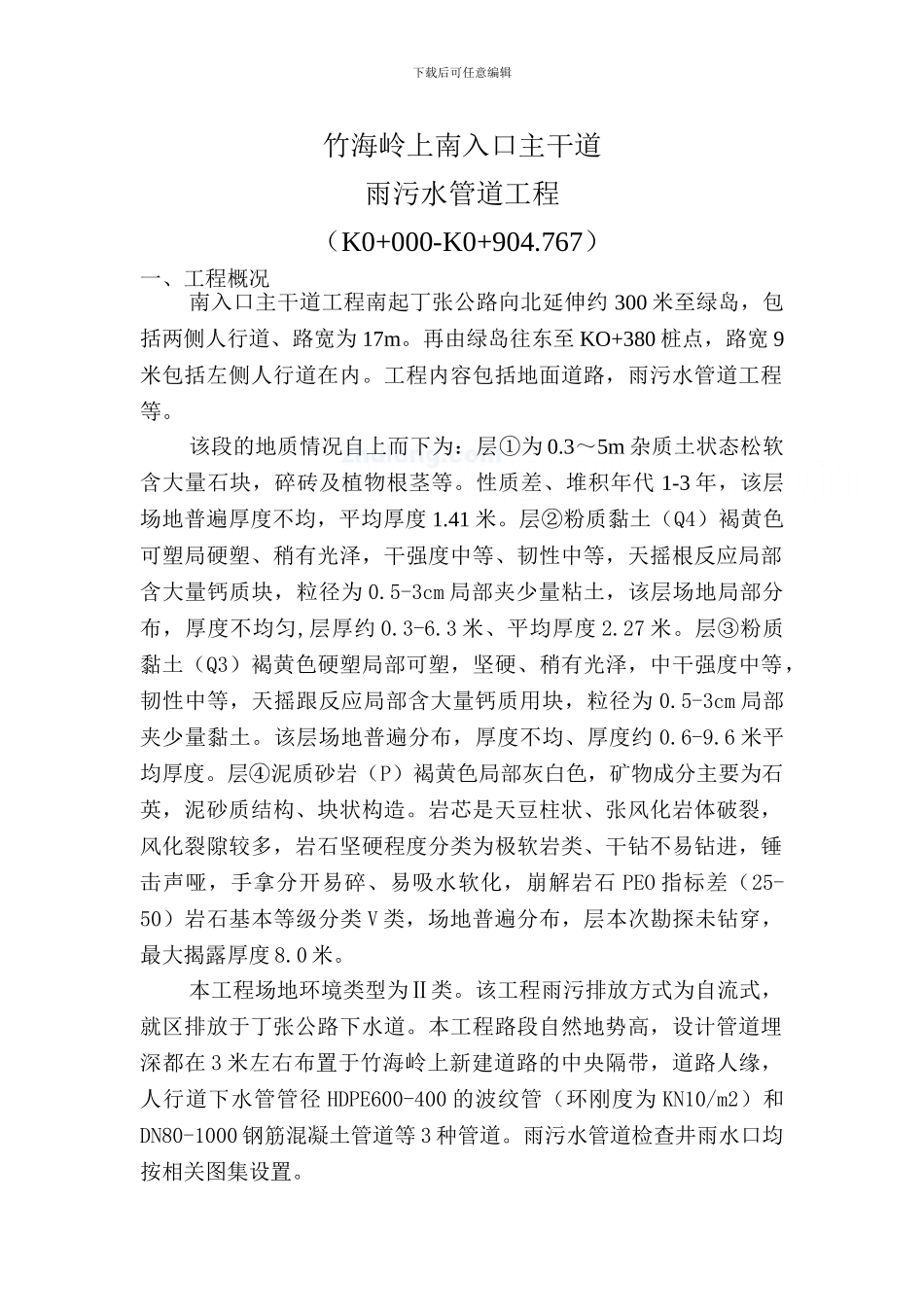

下载后可任意编辑竹海岭上南入口主干道雨污水管道工程（K0+000-K0+904.767）一、工程概况南入口主干道工程南起丁张公路向北延伸约 300 米至绿岛，包括两侧人行道、路宽为 17m。再由绿岛往东至 KO+380 桩点，路宽 9米包括左侧人行道在内。工程内容包括地面道路，雨污水管道工程等。该段的地质情况自上而下为：层①为 0.3～5m 杂质土状态松软含大量石块，碎砖及植物根茎等。性质差、堆积年代 1-3 年，该层场地普遍厚度不均，平均厚度 1.41 米。层②粉质黏土（Q4）褐黄色可塑局硬塑、稍有光泽，干强度中等、韧性中等，天摇根反应局部含大量钙质块，粒径为 0.5-3cm 局部夹少量粘土，该层场地局部分布，厚度不均匀,层厚约 0.3-6.3 米、平均厚度 2.27 米。层③粉质黏土（Q3）褐黄色硬塑局部可塑，坚硬、稍有光泽，中干强度中等，韧性中等，天摇跟反应局部含大量钙质用块，粒径为 0.5-3cm 局部夹少量黏土。该层场地普遍分布，厚度不均、厚度约 0.6-9.6 米平均厚度。层④泥质砂岩（P）褐黄色局部灰白色，矿物成分主要为石英，泥砂质结构、块状构造。岩芯是天豆柱状、张风化岩体破裂，风化裂隙较多，岩石坚硬程度分类为极软岩类、干钻不易钻进，锤击声哑，手拿分开易碎、易吸水软化，崩解岩石 PEO 指标差（25-50）岩石基本等级分类 V 类，场地普遍分布，层本次勘探未钻穿，最大揭露厚度 8.0 米。本工程场地环境类型为Ⅱ类。该工程雨污排放方式为自流式，就区排放于丁张公路下水道。本工程路段自然地势高，设计管道埋深都在 3 米左右布置于竹海岭上新建道路的中央隔带，道路人缘，人行道下水管管径 HDPE600-400 的波纹管（环刚度为 KN10/m2）和DN80-1000 钢筋混凝土管道等 3 种管道。雨污水管道检查井雨水口均按相关图集设置。下载后可任意编辑二、施工准备1、施工队伍进场后，必须先进行场地的整理，及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线。准备施工材料按相关污水后雨水的施工方案进行管沟开挖。机械设备与材料可以从现有的进行水泥路连接施工便道运进施工场地。2、落实提下，要求其具备足够的日生产能力，保证供应，满足施工进度要求。管道供应厂家，进行认真考查和认可，选定供应厂商，在保证工程质量的前提。3、雨污水管道施工所需的材料设备必须准备齐全，要满足法律规范设计要求。4、管道施工前进行认真的施工技术交底，分工明确，责任到人。三、施工安排及方法总说明条件具备后，尽早开始形...
