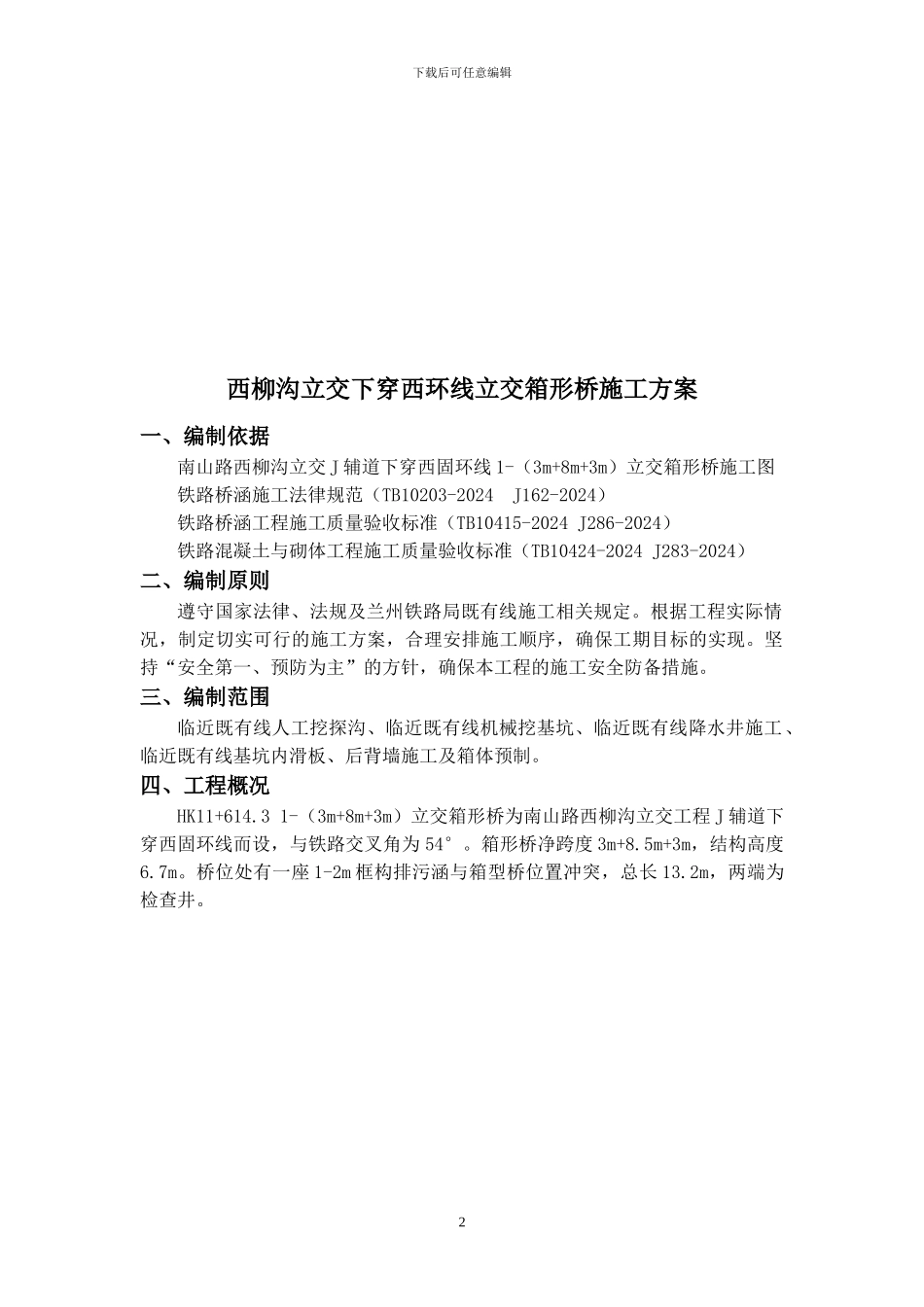

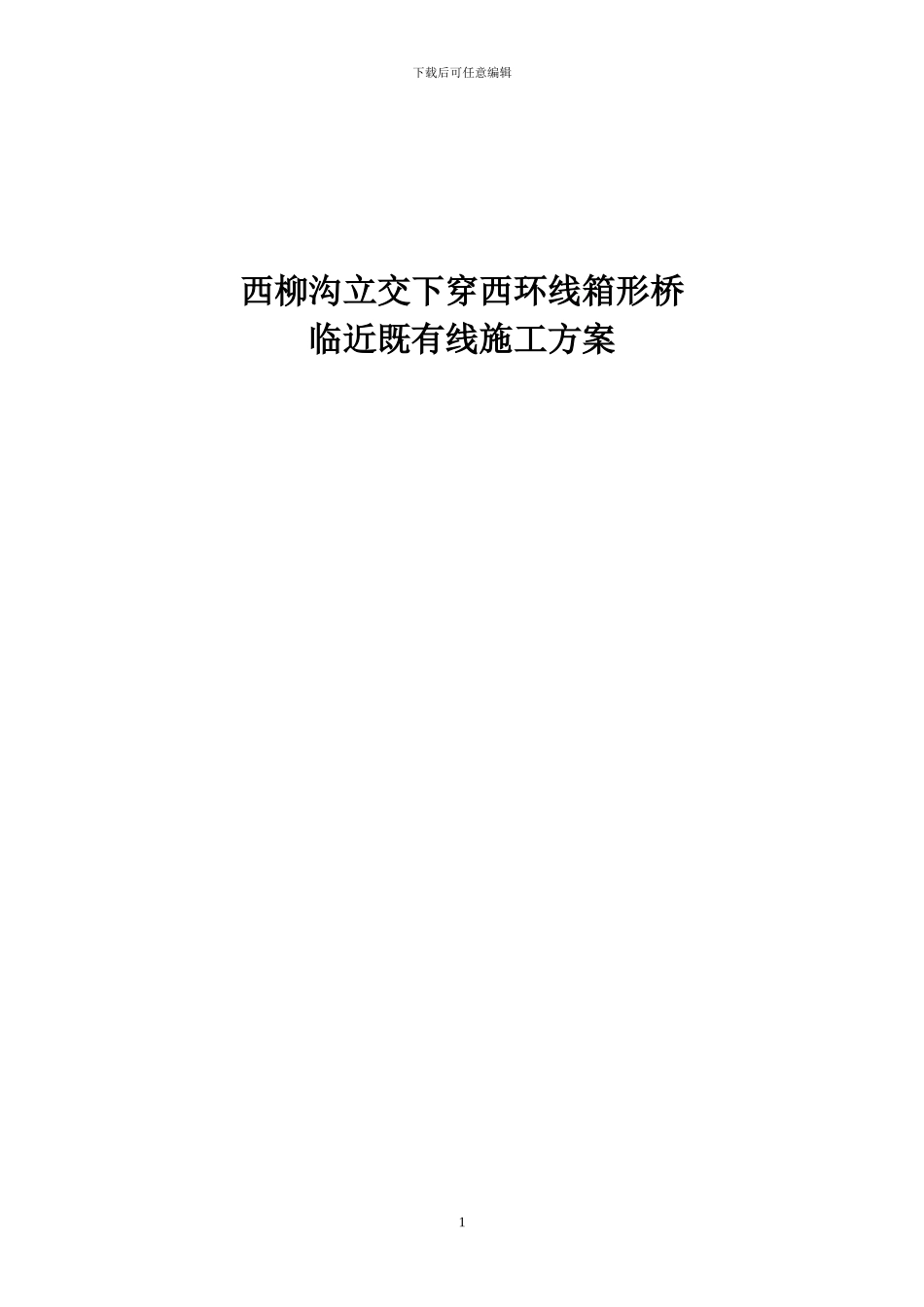

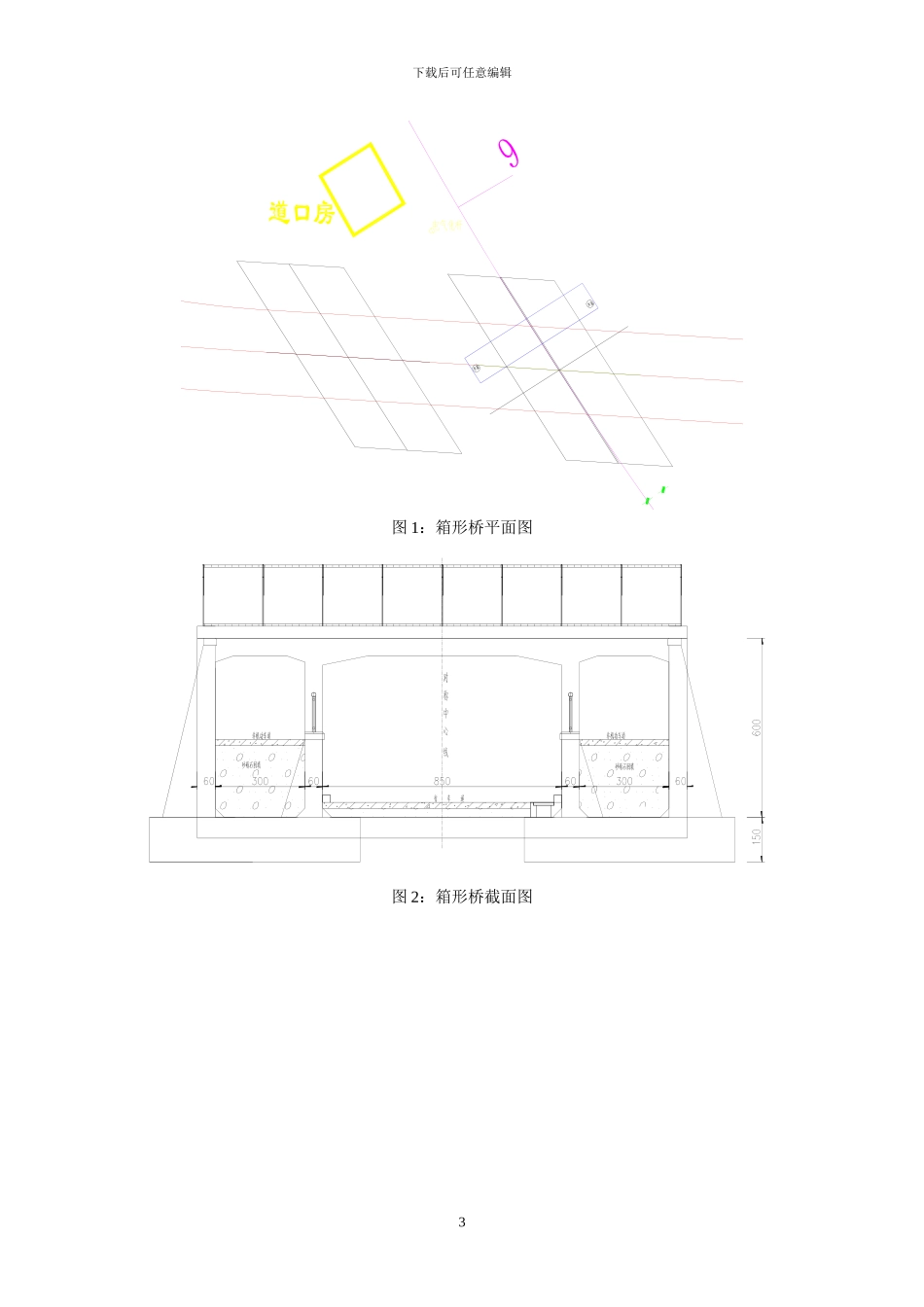

下载后可任意编辑西柳沟立交下穿西环线箱形桥临近既有线施工方案1下载后可任意编辑西柳沟立交下穿西环线立交箱形桥施工方案一、编制依据南山路西柳沟立交 J 辅道下穿西固环线 1-(3m+8m+3m)立交箱形桥施工图铁路桥涵施工法律规范(TB10203-2024 J162-2024)铁路桥涵工程施工质量验收标准(TB10415-2024 J286-2024)铁路混凝土与砌体工程施工质量验收标准(TB10424-2024 J283-2024)二、编制原则遵守国家法律、法规及兰州铁路局既有线施工相关规定。根据工程实际情况,制定切实可行的施工方案,合理安排施工顺序,确保工期目标的实现。坚持“安全第一、预防为主”的方针,确保本工程的施工安全防备措施。三、编制范围临近既有线人工挖探沟、临近既有线机械挖基坑、临近既有线降水井施工、临近既有线基坑内滑板、后背墙施工及箱体预制。四、工程概况HK11+614.3 1-(3m+8m+3m)立交箱形桥为南山路西柳沟立交工程 J 辅道下穿西固环线而设,与铁路交叉角为 54°。箱形桥净跨度 3m+8.5m+3m,结构高度6.7m。桥位处有一座 1-2m 框构排污涵与箱型桥位置冲突,总长 13.2m,两端为检查井。2下载后可任意编辑图 1:箱形桥平面图图 2:箱形桥截面图3下载后可任意编辑图 3:排污涵内部根据地质资料表,本处地下水位高程 1552.6,本桥基底位于地下水位线以下,需设降水井进行降水处理。基坑开挖时将排污涵两端检查井予以破除。顶进工作坑选在西固环线南侧,进行滑板、后背墙及箱体预制施工。主要工程量为:1、降水井 8 眼,共 96m;2、预制坑挖土方 5300m³,基坑边坡防护 260㎡;3、箱形桥预制 1 座混凝土 469m³。五、需要协调解决的问题1、线路右侧道口房后有两处电杆(木质)及厕所一处,线路左侧有道口网杆一处,均在在工作范围内,需进行迁改。4下载后可任意编辑2、地下光电缆的改迁事宜,初步勘定为通信、信号、广电、移动、联通等单位光电缆。六、施工工艺及方法1、施工准备﹙1﹚编制施工方案、开工报告、施工作业指导书等并进行审批;﹙2﹚签订施工安全协议;﹙3﹚框架桥范围内纵横向人工开挖探沟。修建施工便道、整平场地。探沟开挖须在各设备管理单位人员到场情况下,根据实际情况确定探沟深度及走向。﹙4﹚准备材料、脚手架和模板等物资设备,安装生活和施工生产水电;﹙5﹚组织施工人员进行安全和岗位技能培训等。2、基坑开挖、滑板及后背施工﹙1﹚井点降水在线路两侧各设 4 眼降水井,靠近线路的降水井距线路中心 6.5...
