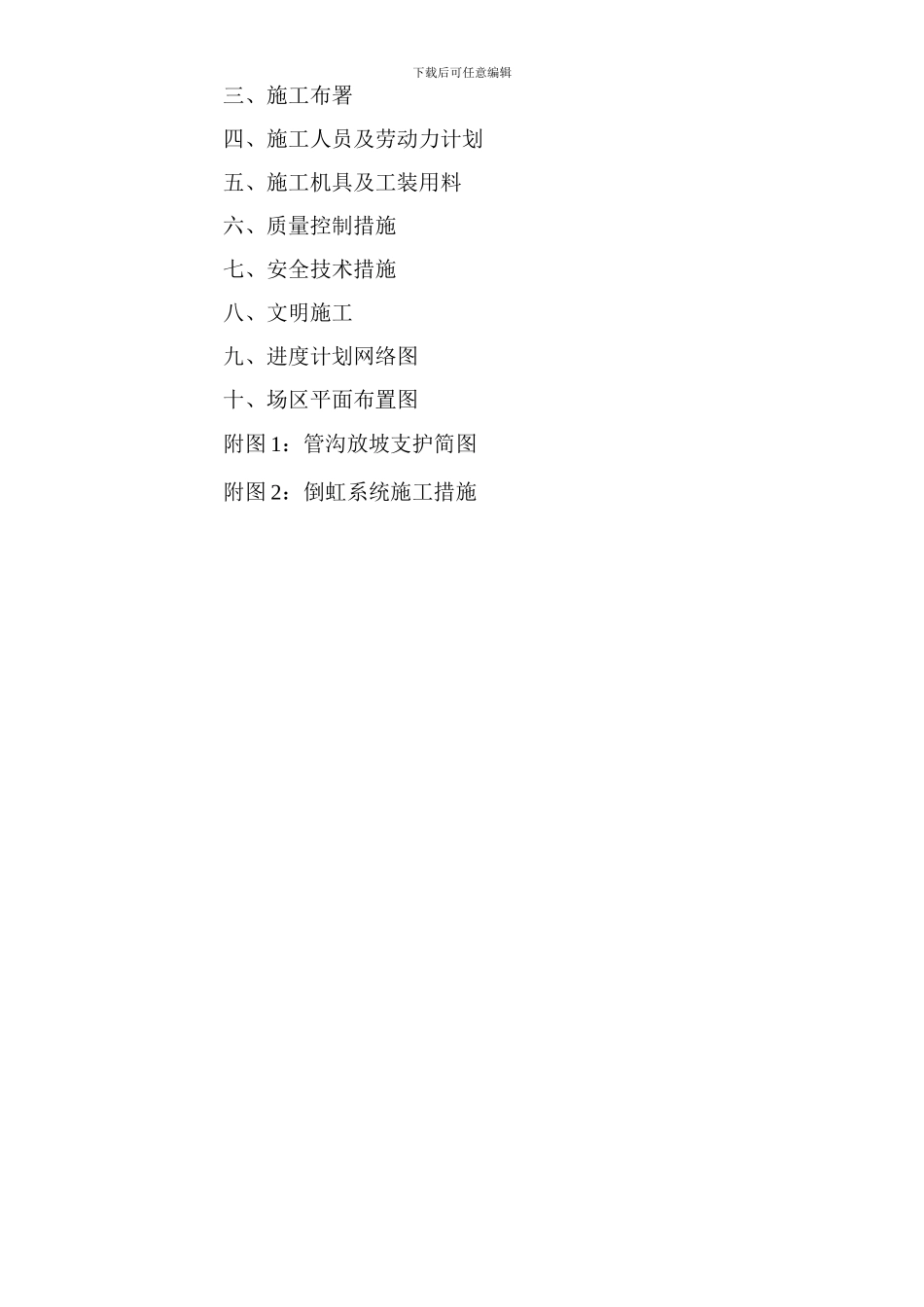

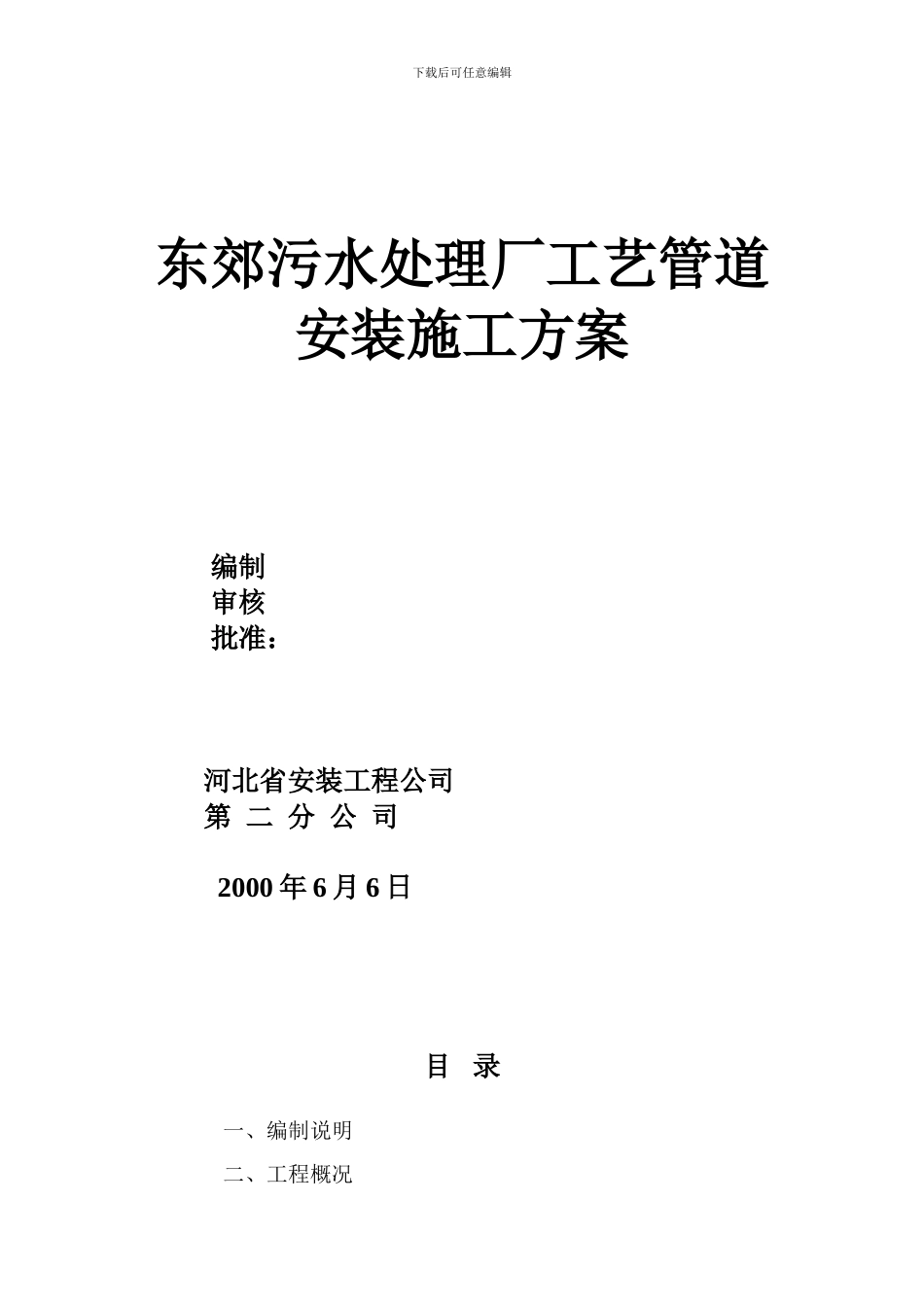

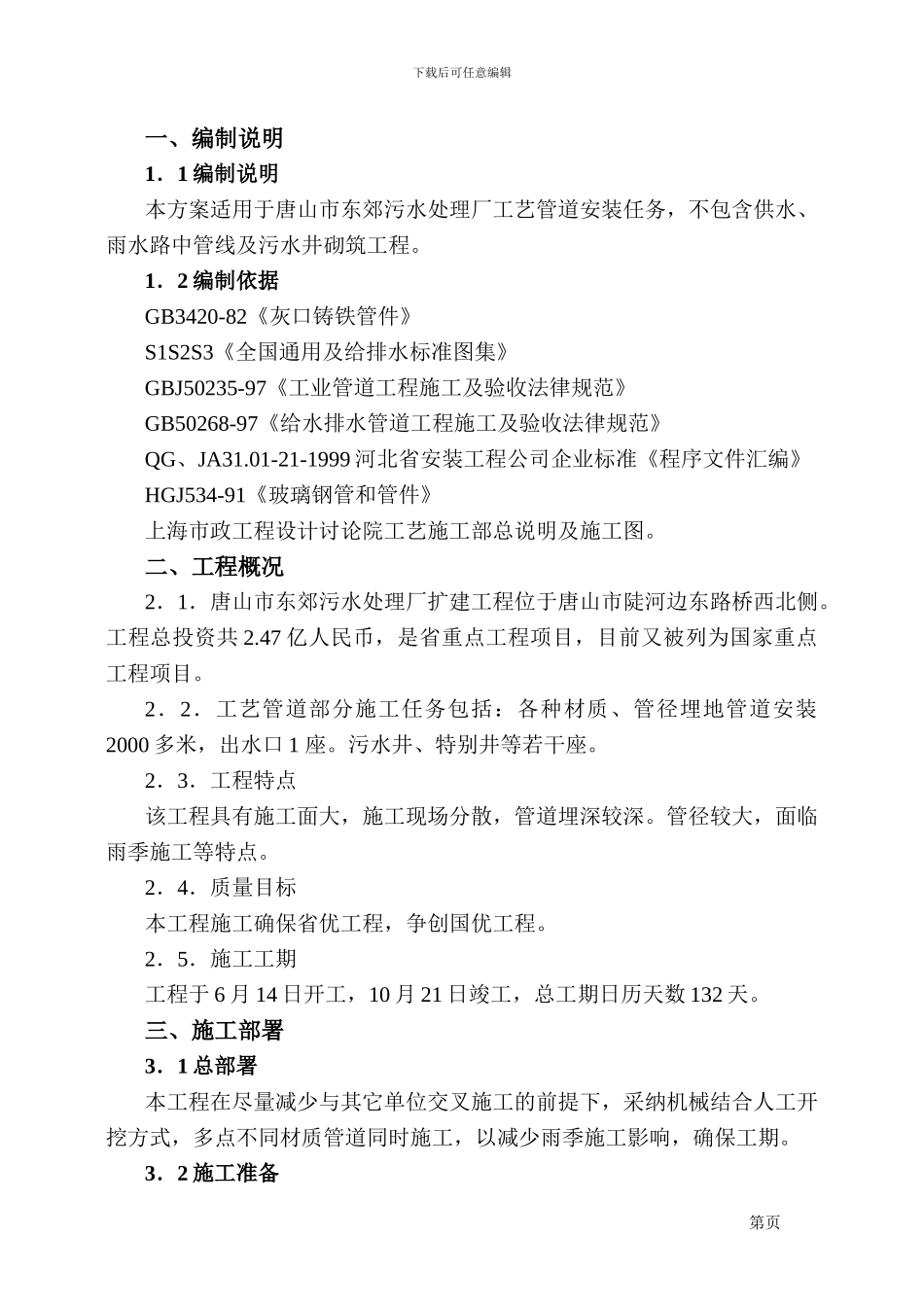

下载后可任意编辑东郊污水处理厂工艺管道安装施工方案 编制 审核 批准： 河北省安装工程公司 第 二 分 公 司 2000 年 6 月 6 日目 录一、编制说明二、工程概况下载后可任意编辑三、施工布署四、施工人员及劳动力计划五、施工机具及工装用料六、质量控制措施七、安全技术措施八、文明施工九、进度计划网络图十、场区平面布置图附图 1：管沟放坡支护简图附图 2：倒虹系统施工措施下载后可任意编辑一、编制说明1．1 编制说明本方案适用于唐山市东郊污水处理厂工艺管道安装任务，不包含供水、雨水路中管线及污水井砌筑工程。1．2 编制依据GB3420-82《灰口铸铁管件》S1S2S3《全国通用及给排水标准图集》GBJ50235-97《工业管道工程施工及验收法律规范》GB50268-97《给水排水管道工程施工及验收法律规范》QG、JA31.01-21-1999 河北省安装工程公司企业标准《程序文件汇编》HGJ534-91《玻璃钢管和管件》上海市政工程设计讨论院工艺施工部总说明及施工图。二、工程概况2．1．唐山市东郊污水处理厂扩建工程位于唐山市陡河边东路桥西北侧。工程总投资共 2.47 亿人民币，是省重点工程项目，目前又被列为国家重点工程项目。2．2．工艺管道部分施工任务包括：各种材质、管径埋地管道安装2000 多米，出水口 1 座。污水井、特别井等若干座。2．3．工程特点该工程具有施工面大，施工现场分散，管道埋深较深。管径较大，面临雨季施工等特点。2．4．质量目标本工程施工确保省优工程，争创国优工程。2．5．施工工期工程于 6 月 14 日开工，10 月 21 日竣工，总工期日历天数 132 天。三、施工部署3．1 总部署本工程在尽量减少与其它单位交叉施工的前提下，采纳机械结合人工开挖方式，多点不同材质管道同时施工，以减少雨季施工影响，确保工期。3．2 施工准备第页下载后可任意编辑3．2．1．技术准备⑴ 针对该工程性质组建项目经理部，汇同监理业主，设计单位进行图纸会审，明确施工分界线，及特别设计要求。⑵ 根据现场提供的水准点、基准线，结合施工图引出管线中心控制桩，控制管线位置坡度和深度；管线转角处引出半永久性中心线控制桩，控制管线中心线左右闭合；利用水平仪、经纬仪在距管道中心线一侧 5m 处每隔10-15m 引出半永久性水准线和轴线控制桩。3．2．2．人员、机具、物料准备根据工程进度需要提出满足施工要求的人员、机具、物料计划，并逐一落实，确保工程顺利施工。3．2．3．后勤保障工作准备为便于施工，现场搭...
