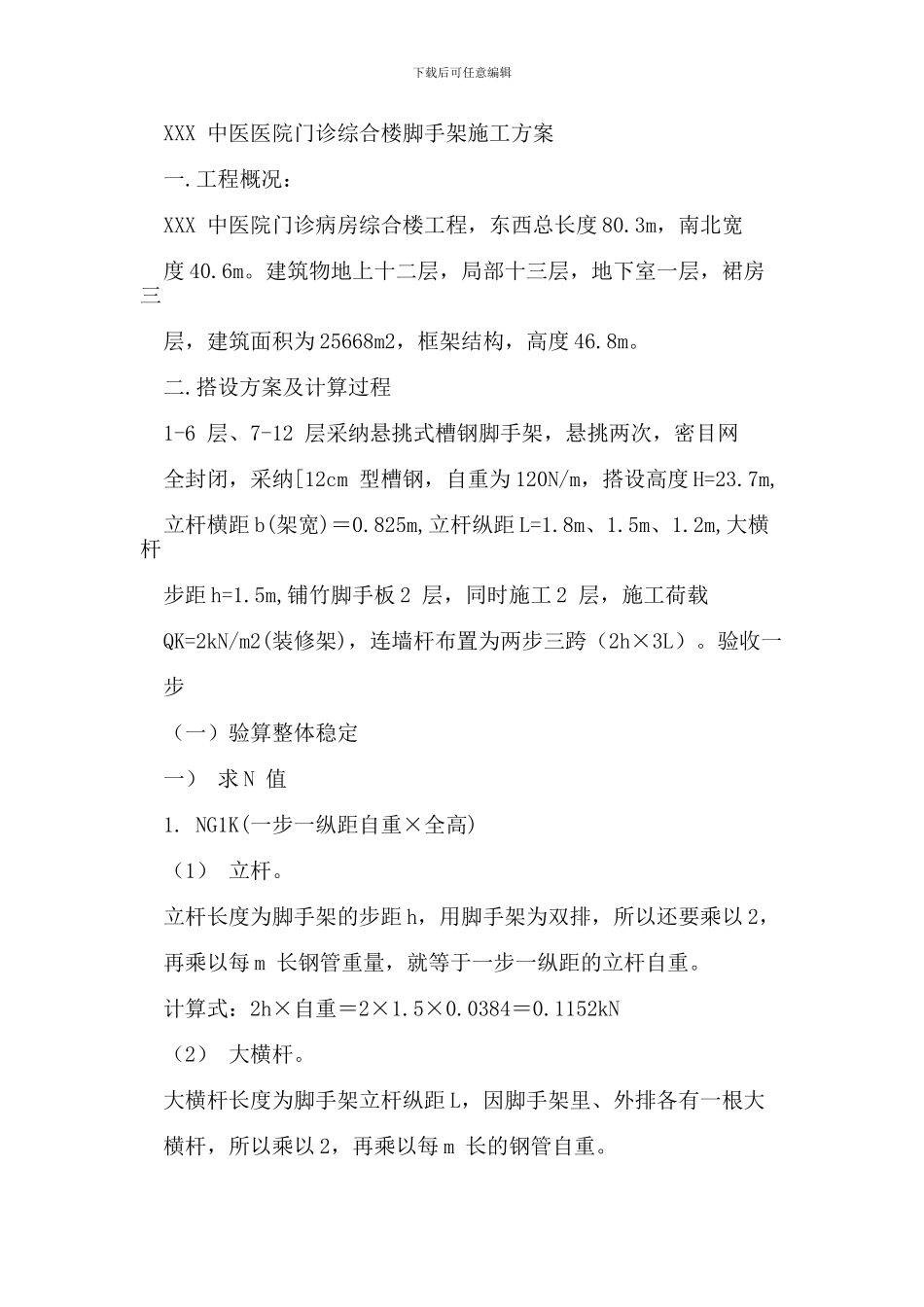

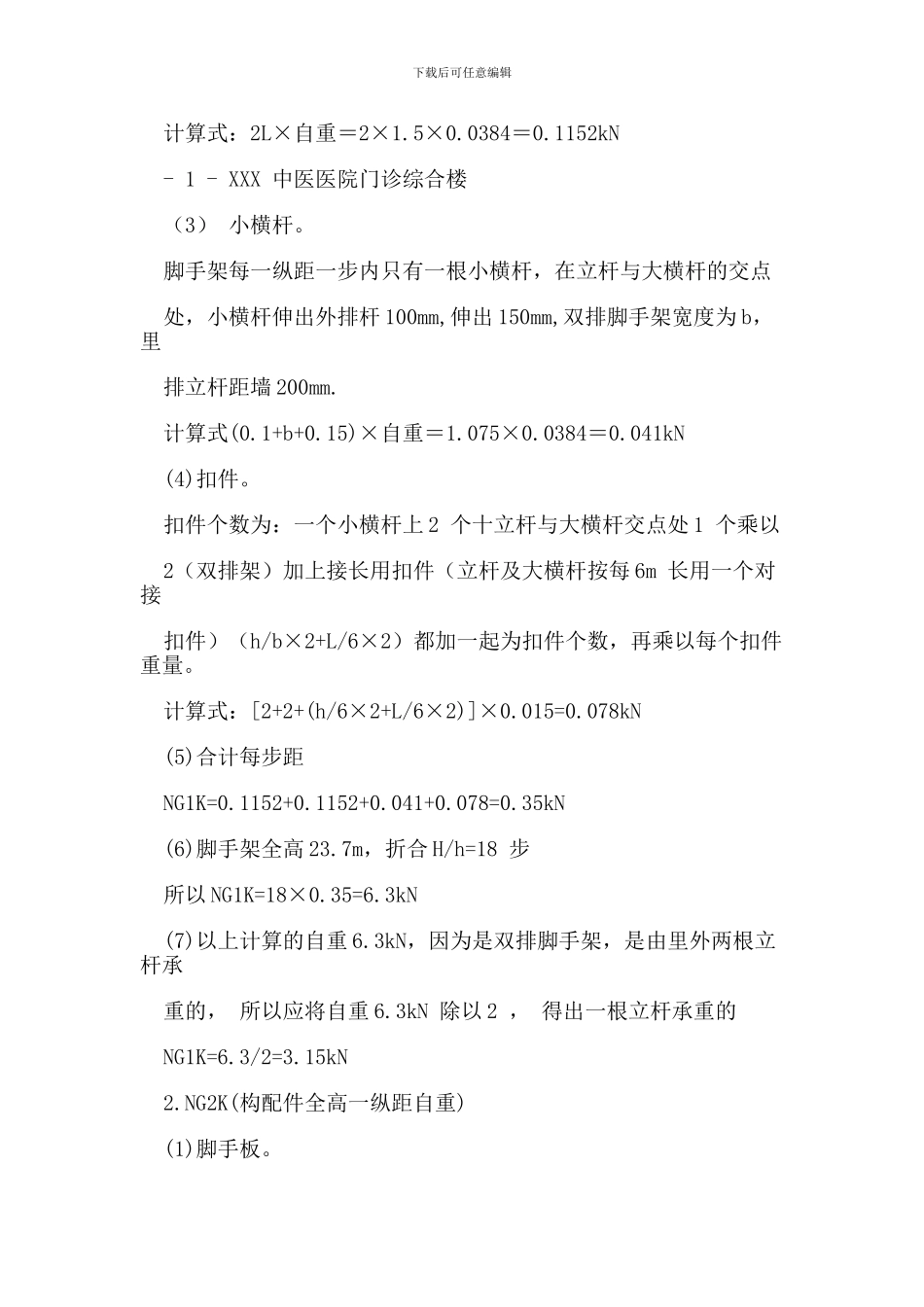

下载后可任意编辑XXX 中医医院门诊综合楼脚手架施工方案一.工程概况： XXX 中医院门诊病房综合楼工程，东西总长度 80.3m，南北宽度 40.6m。建筑物地上十二层，局部十三层，地下室一层，裙房三层，建筑面积为 25668m2，框架结构，高度 46.8m。二.搭设方案及计算过程1-6 层、7-12 层采纳悬挑式槽钢脚手架，悬挑两次，密目网全封闭，采纳[12cm 型槽钢，自重为 120N/m，搭设高度 H=23.7m, 立杆横距 b(架宽)＝0.825m,立杆纵距 L=1.8m、1.5m、1.2m,大横杆步距 h=1.5m,铺竹脚手板 2 层，同时施工 2 层，施工荷载QK=2kN/m2(装修架)，连墙杆布置为两步三跨（2h×3L）。验收一步（一）验算整体稳定一） 求 N 值1. NG1K(一步一纵距自重×全高) （1） 立杆。立杆长度为脚手架的步距 h，用脚手架为双排，所以还要乘以 2， 再乘以每 m 长钢管重量，就等于一步一纵距的立杆自重。计算式：2h×自重＝2×1.5×0.0384＝0.1152kN （2） 大横杆。大横杆长度为脚手架立杆纵距 L，因脚手架里、外排各有一根大横杆，所以乘以 2，再乘以每 m 长的钢管自重。下载后可任意编辑计算式：2L×自重＝2×1.5×0.0384＝0.1152kN - 1 - XXX 中医医院门诊综合楼（3） 小横杆。脚手架每一纵距一步内只有一根小横杆，在立杆与大横杆的交点处，小横杆伸出外排杆 100mm,伸出 150mm,双排脚手架宽度为 b，里排立杆距墙 200mm. 计算式(0.1+b+0.15)×自重＝1.075×0.0384＝0.041kN (4)扣件。扣件个数为：一个小横杆上 2 个十立杆与大横杆交点处 1 个乘以2（双排架）加上接长用扣件（立杆及大横杆按每 6m 长用一个对接扣件）（h/b×2+L/6×2）都加一起为扣件个数，再乘以每个扣件重量。计算式：[2+2+(h/6×2+L/6×2)]×0.015=0.078kN (5)合计每步距NG1K=0.1152+0.1152+0.041+0.078=0.35kN (6)脚手架全高 23.7m，折合 H/h=18 步所以 NG1K=18×0.35=6.3kN (7)以上计算的自重 6.3kN，因为是双排脚手架，是由里外两根立杆承重的， 所以应将自重 6.3kN 除以 2 ， 得出一根立杆承重的NG1K=6.3/2=3.15kN 2.NG2K(构配件全高一纵距自重) (1)脚手板。下载后可任意编辑脚手板按平方米计算，其长度即为立杆纵距 L，其宽度是沿脚手架 b 满铺，另外还要加上小横杆向里伸出的 150 也应铺板，本工程要求铺 2 层，所以再乘以 2。- 2 - XXX 中医医院门诊综合楼计算式：2×（b+0.15）×L×0.35=1.024kN (2)小横杆及扣件由于...
