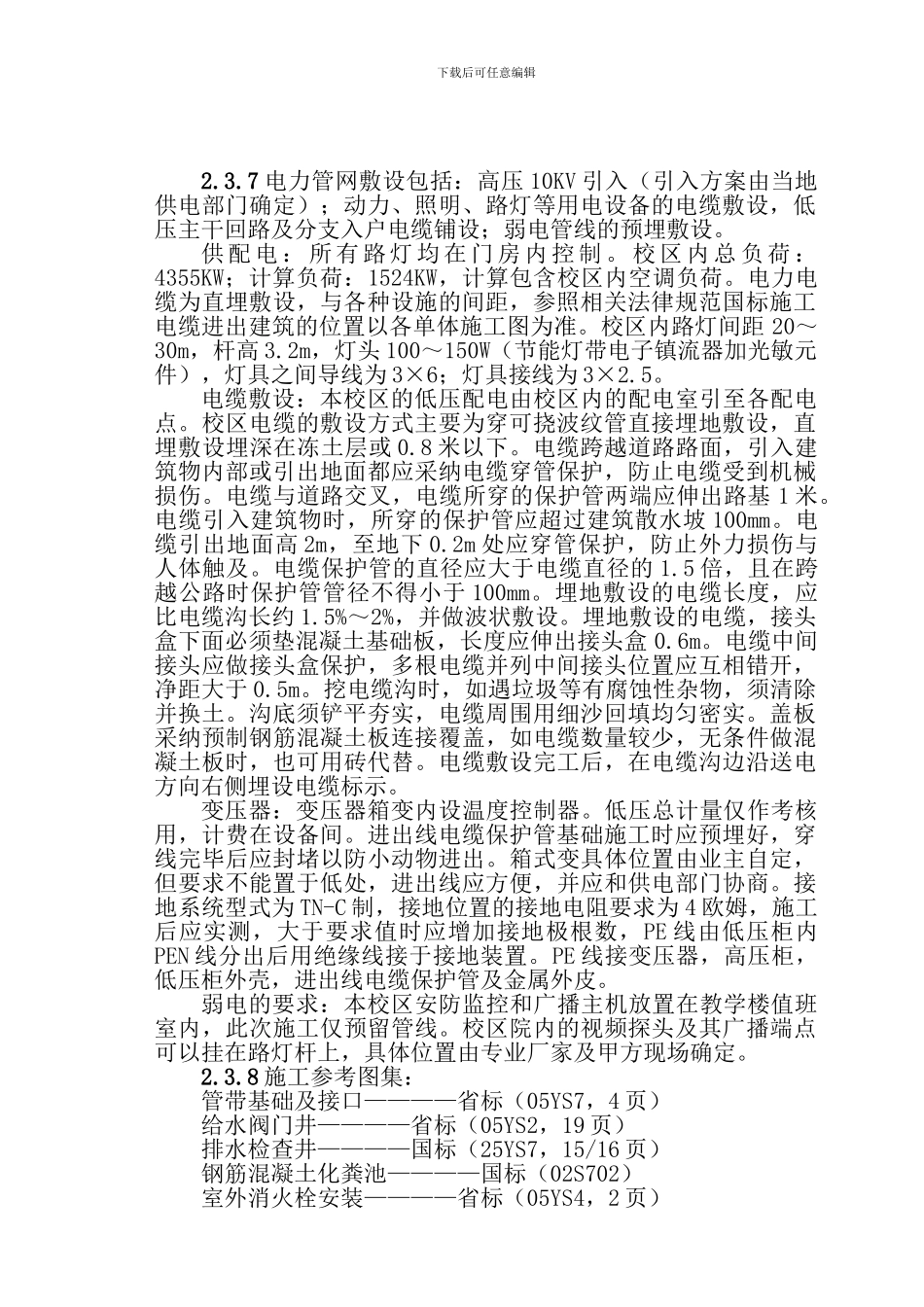

下载后可任意编辑2.3.7 电力管网敷设包括：高压 10KV 引入（引入方案由当地供电部门确定）；动力、照明、路灯等用电设备的电缆敷设，低压主干回路及分支入户电缆铺设；弱电管线的预埋敷设。供 配 电 ： 所 有 路 灯 均 在 门 房 内 控 制 。 校 区 内 总 负 荷 ：4355KW；计算负荷：1524KW，计算包含校区内空调负荷。电力电缆为直埋敷设，与各种设施的间距，参照相关法律规范国标施工电缆进出建筑的位置以各单体施工图为准。校区内路灯间距 20～30m，杆高 3.2m，灯头 100～150W（节能灯带电子镇流器加光敏元件），灯具之间导线为 3×6；灯具接线为 3×2.5。电缆敷设：本校区的低压配电由校区内的配电室引至各配电点。校区电缆的敷设方式主要为穿可挠波纹管直接埋地敷设，直埋敷设埋深在冻土层或 0.8 米以下。电缆跨越道路路面，引入建筑物内部或引出地面都应采纳电缆穿管保护，防止电缆受到机械损伤。电缆与道路交叉，电缆所穿的保护管两端应伸出路基 1 米。电缆引入建筑物时，所穿的保护管应超过建筑散水坡 100mm。电缆引出地面高 2m，至地下 0.2m 处应穿管保护，防止外力损伤与人体触及。电缆保护管的直径应大于电缆直径的 1.5 倍，且在跨越公路时保护管管径不得小于 100mm。埋地敷设的电缆长度，应比电缆沟长约 1.5%～2%，并做波状敷设。埋地敷设的电缆，接头盒下面必须垫混凝土基础板，长度应伸出接头盒 0.6m。电缆中间接头应做接头盒保护，多根电缆并列中间接头位置应互相错开，净距大于 0.5m。挖电缆沟时，如遇垃圾等有腐蚀性杂物，须清除并换土。沟底须铲平夯实，电缆周围用细沙回填均匀密实。盖板采纳预制钢筋混凝土板连接覆盖，如电缆数量较少，无条件做混凝土板时，也可用砖代替。电缆敷设完工后，在电缆沟边沿送电方向右侧埋设电缆标示。变压器：变压器箱变内设温度控制器。低压总计量仅作考核用，计费在设备间。进出线电缆保护管基础施工时应预埋好，穿线完毕后应封堵以防小动物进出。箱式变具体位置由业主自定，但要求不能置于低处，进出线应方便，并应和供电部门协商。接地系统型式为 TN-C 制，接地位置的接地电阻要求为 4 欧姆，施工后应实测，大于要求值时应增加接地极根数，PE 线由低压柜内PEN 线分出后用绝缘线接于接地装置。PE 线接变压器，高压柜，低压柜外壳，进出线电缆保护管及金属外皮。弱电的要求：本校区安防监控和广播主机放置在教学楼值班室内，此次施工仅预留管...
