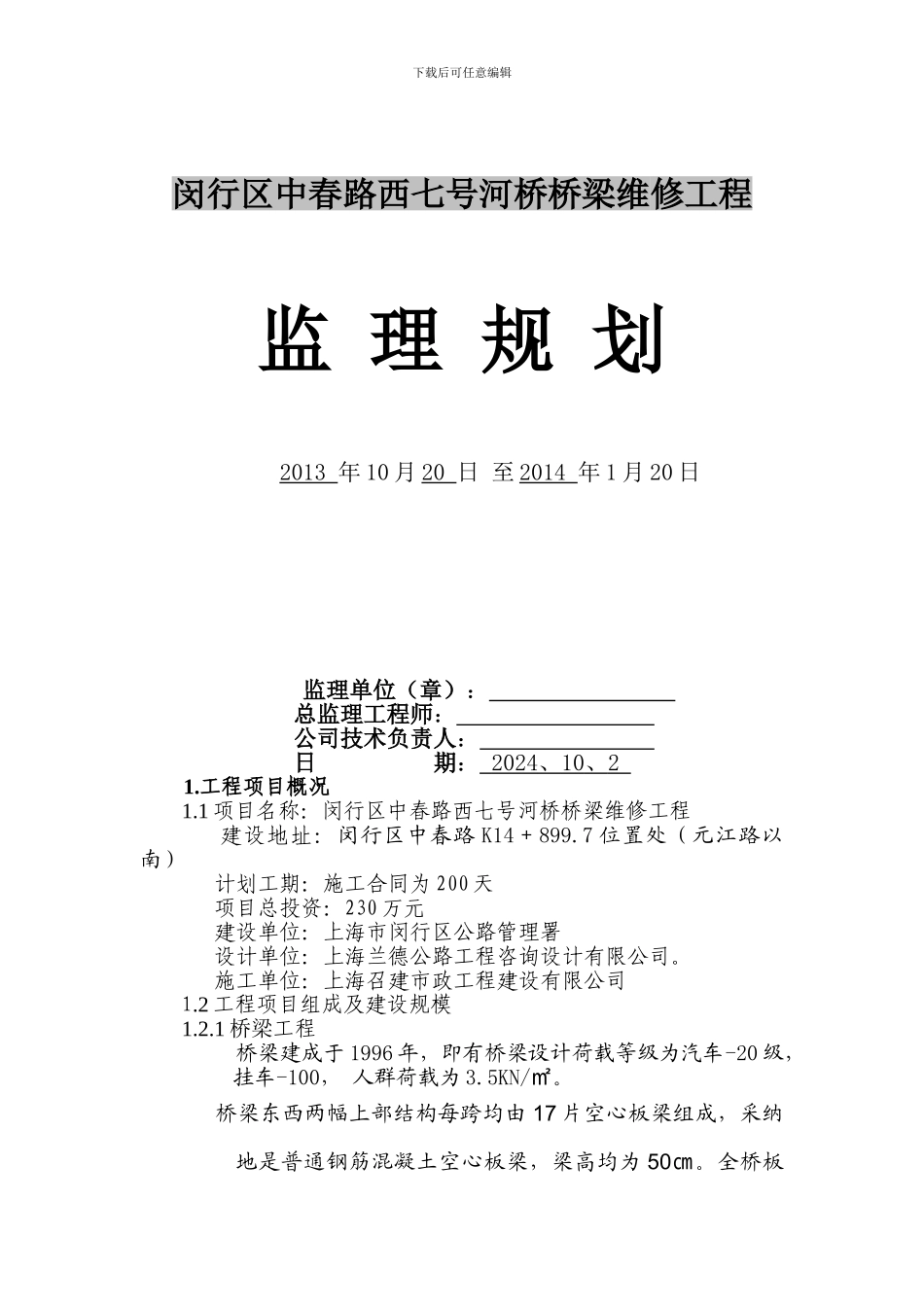

下载后可任意编辑闵行区中春路西七号河桥桥梁维修工程监 理 规 划2013 年 10 月 20 日 至 2014 年 1 月 20 日 监理单位（章）： 总监理工程师： 公司技术负责人： 日 期： 2024 、 10 、 2 1.工程项目概况1.1 项目名称：闵行区中春路西七号河桥桥梁维修工程 建设地址：闵行区中春路 K14＋899.7 位置处（元江路以南） 计划工期：施工合同为 200 天 项目总投资：230 万元 建设单位：上海市闵行区公路管理署 设计单位：上海兰德公路工程咨询设计有限公司。 施工单位：上海召建市政工程建设有限公司1.2 工程项目组成及建设规模1.2.1 桥梁工程 桥梁建成于 1996 年，即有桥梁设计荷载等级为汽车-20 级，挂车-100， 人群荷载为 3.5KN/㎡。 桥梁东西两幅上部结构每跨均由 17 片空心板梁组成，采纳地是普通钢筋混凝土空心板梁，梁高均为 50㎝。全桥板下载后可任意编辑梁支座均为 200×150×28㎜板式橡胶支座，下部结构为埋置式桥台，桩柱式桥墩。桥台处为型钢伸缩装置，桥墩位置为连续构造，，桥面为 90㎜厚的钢筋混凝土铺装层，人行道一侧为花板栏杆，机动车道一侧为防撞栏杆。桥梁全长为 20 米，跨径组合为 6＋8＋6m，桥面全宽为 42.0m。 1.3.主要技术标准：1.3.1 汽车荷载：汽车-20 级；挂车-1001.3.2 人 群：3.5KPa 1.3.3 维持即有桥梁宽度及横断面布置不变 1.3.4 桥梁跨径组合维持即有桥梁原状不变。 1.4.主要维修加固工程内容： 1.4.1 上部结构：更换全部上部结构空心板梁及支座更换全桥原有上部结构空心板梁，新做 8m、6m 板梁仍采纳钢筋混凝土空心板梁，梁高均为 52㎝，新做板梁设计荷载采纳公路-II，混凝土均采纳 C40，所需更换空心板梁共有 54 片。每片板梁下设置四块 Ø150×28㎜板式橡胶支座。 1.4.2 桥面横向布置： 0.25m(花板栏杆）+3.75m（人行道）+4.0m（非机动车道）+1.0m（机非分隔带）+8.0m（机动车道）+0.5m（防撞栏杆）+7.0m（中央分隔带）+0.5m（防撞栏杆）+8.0m（机动车道）+1.0m（机非分隔带）+4.0m（非机动车道）+3.75m（人行道）+0.25m（花板栏杆）=42m（总宽） 1.4.3 桥面系:重做并加厚非机动车道和机动车道桥面铺装层。铺装结构层由原来 9㎝加厚至 12㎝。 1.4.4 下部结构:封闭桥台台帽表面出现的数条竖向裂缝，并粘贴钢板进行维修加固。 1.4.5 重做桥墩挡块 1.4.6 维修桥墩台混凝土局部破损下载后可任意编辑 1.4.7 维修 3#桥台西...
