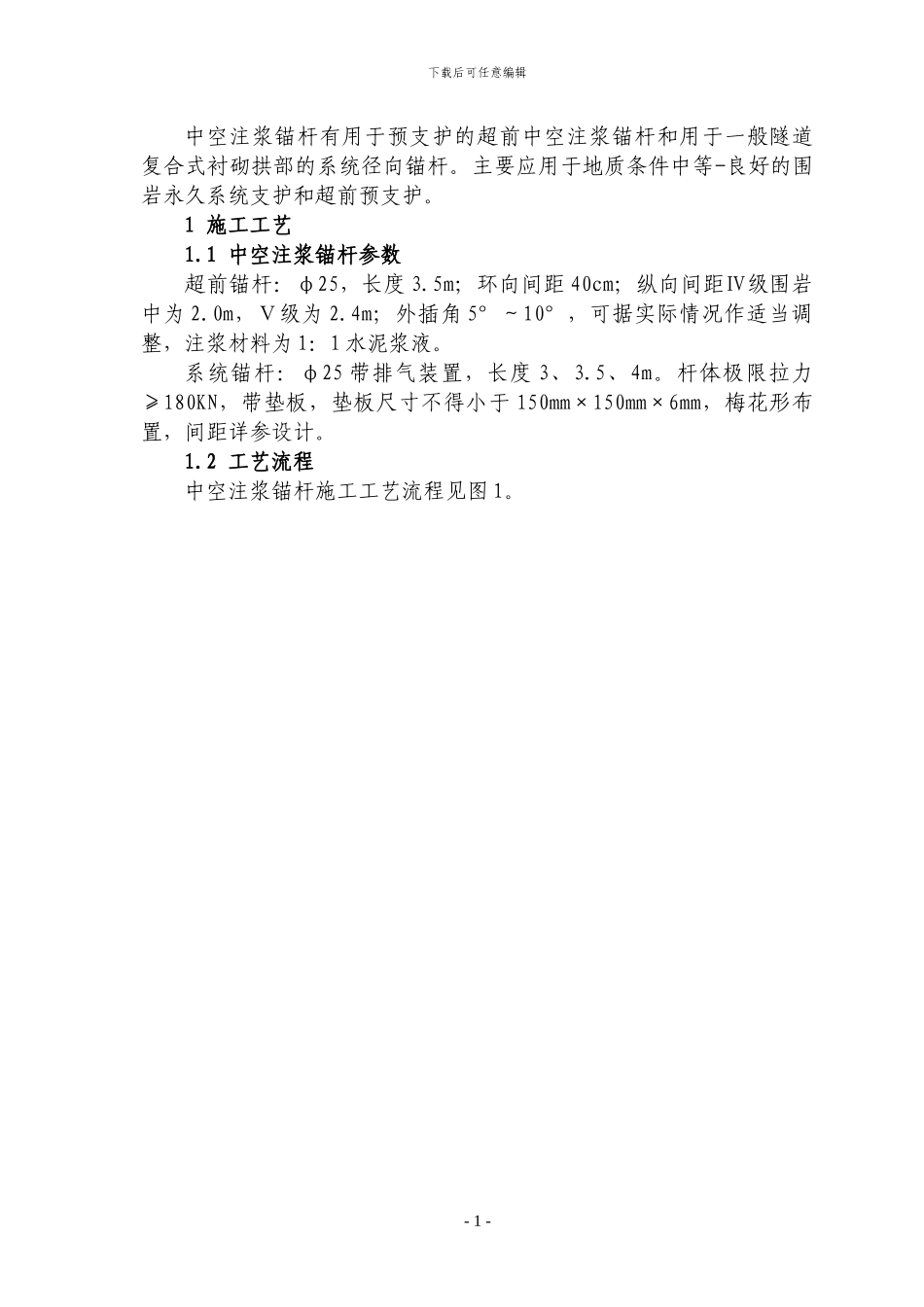

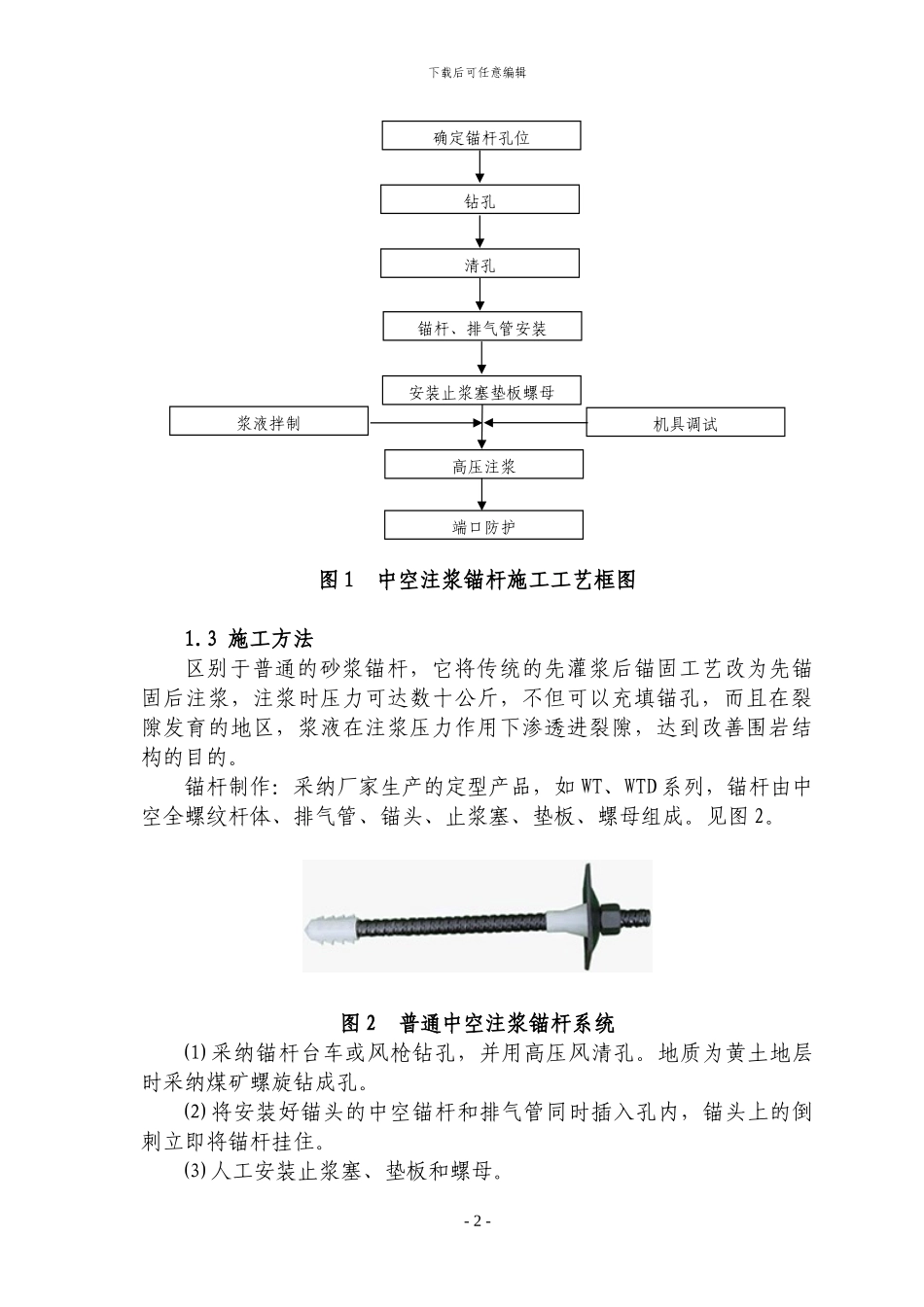

下载后可任意编辑中空注浆锚杆有用于预支护的超前中空注浆锚杆和用于一般隧道复合式衬砌拱部的系统径向锚杆。主要应用于地质条件中等-良好的围岩永久系统支护和超前预支护。1 施工工艺1.1 中空注浆锚杆参数超前锚杆：φ25，长度 3.5m；环向间距 40cm；纵向间距Ⅳ级围岩中为 2.0m，Ⅴ级为 2.4m；外插角 5°～10°，可据实际情况作适当调整，注浆材料为 1：1 水泥浆液。系统锚杆：φ25 带排气装置，长度 3、3.5、4m。杆体极限拉力≥180KN，带垫板，垫板尺寸不得小于 150mm×150mm×6mm，梅花形布置，间距详参设计。1.2 工艺流程中空注浆锚杆施工工艺流程见图 1。- 1 -下载后可任意编辑图 1 中空注浆锚杆施工工艺框图1.3 施工方法区别于普通的砂浆锚杆，它将传统的先灌浆后锚固工艺改为先锚固后注浆，注浆时压力可达数十公斤，不但可以充填锚孔，而且在裂隙发育的地区，浆液在注浆压力作用下渗透进裂隙，达到改善围岩结构的目的。锚杆制作：采纳厂家生产的定型产品，如 WT、WTD 系列，锚杆由中空全螺纹杆体、排气管、锚头、止浆塞、垫板、螺母组成。见图 2。图 2 普通中空注浆锚杆系统⑴ 采纳锚杆台车或风枪钻孔，并用高压风清孔。地质为黄土地层时采纳煤矿螺旋钻成孔。⑵ 将安装好锚头的中空锚杆和排气管同时插入孔内，锚头上的倒刺立即将锚杆挂住。⑶ 人工安装止浆塞、垫板和螺母。- 2 -确定锚杆孔位钻孔清孔锚杆、排气管安装安装止浆塞垫板螺母高压注浆浆液拌制机具调试端口防护下载后可任意编辑⑷ 利用快速接头将锚杆和注浆机连接。⑸ 开启注浆机器，根据设计的注浆压力进行压力注浆。⑹ 待砂浆达到设计强度 90％以上时，再度拧紧螺母，施加预应力。2 质量要求2.1 质量验收法律规范《客运专线铁路隧道工程质量验收暂行标准》2.2 分项验收标准2.2.1 主控项目 半成品、成品锚杆的类型、规格、性能等应符合设计要求和国家现行有关技术标准的规定。检查数量：按进场的每批次随机抽样 3%进行检验。检验方法：检查产品合格证、出厂检验报告并进行试验。 锚杆安装的数量应符合设计要求。 检验数量：全部检查。 检验方法：施工现场计数检查。 砂浆的强度等级、配合比应符合设计要求。 检查数量：每一作业段检查一次。检验方法：进行配合比设计，做砂浆强度试验。 锚杆孔内灌注砂浆应饱满密实。 检验数量：全部检查。 检验方法：查施工记录，观察或采纳超声波锚杆检查仪检查。 锚杆安装允许偏差...
