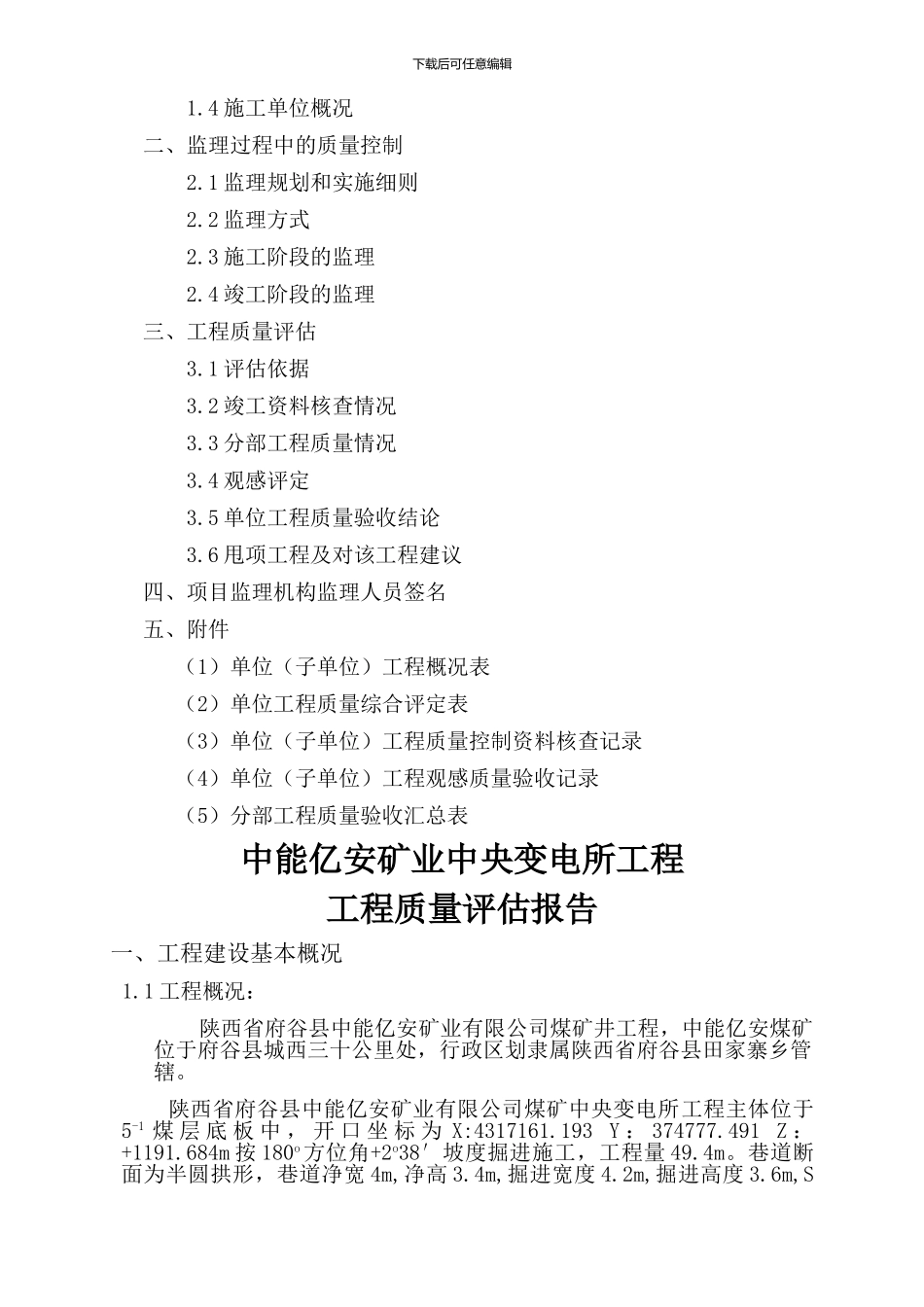

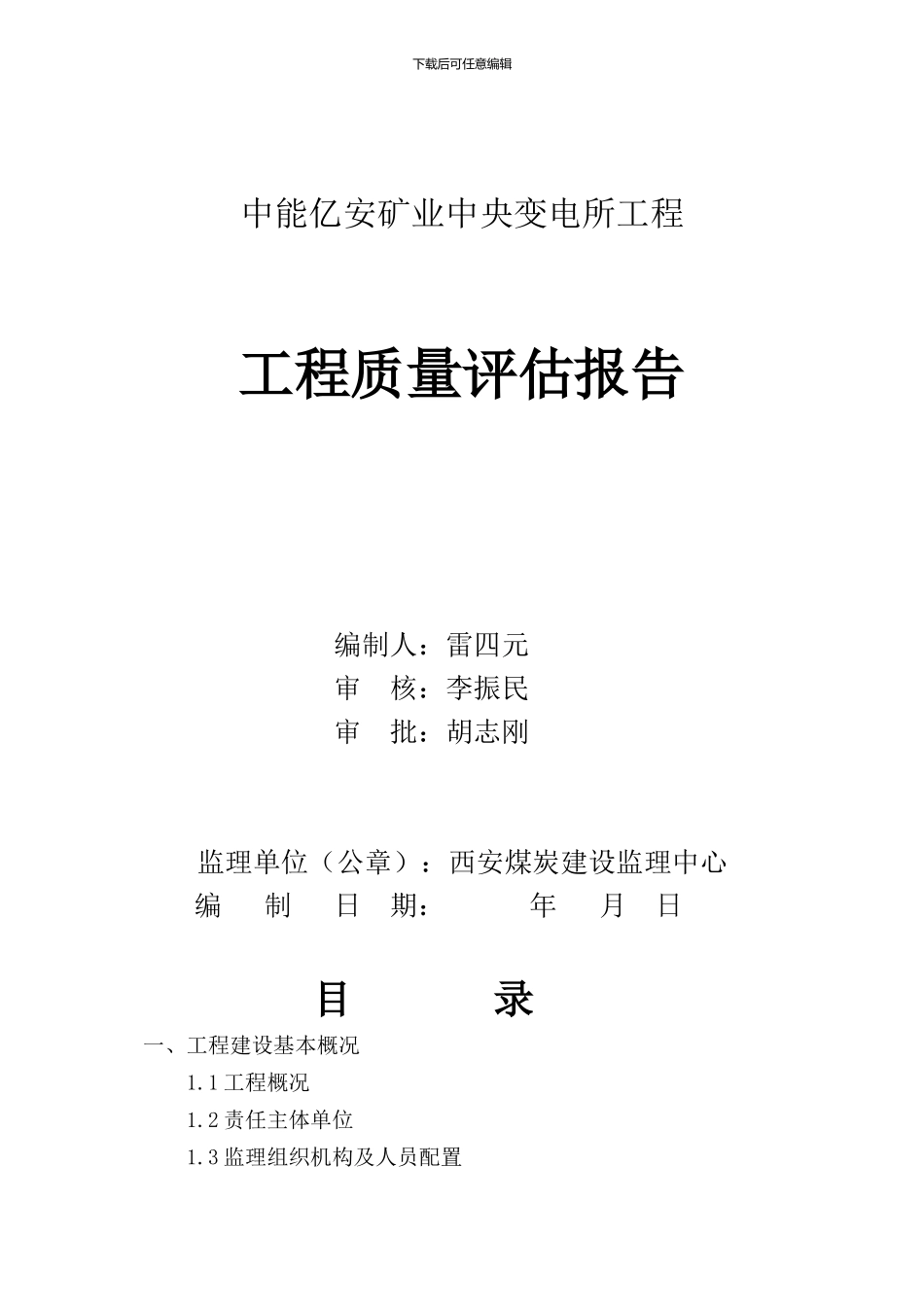

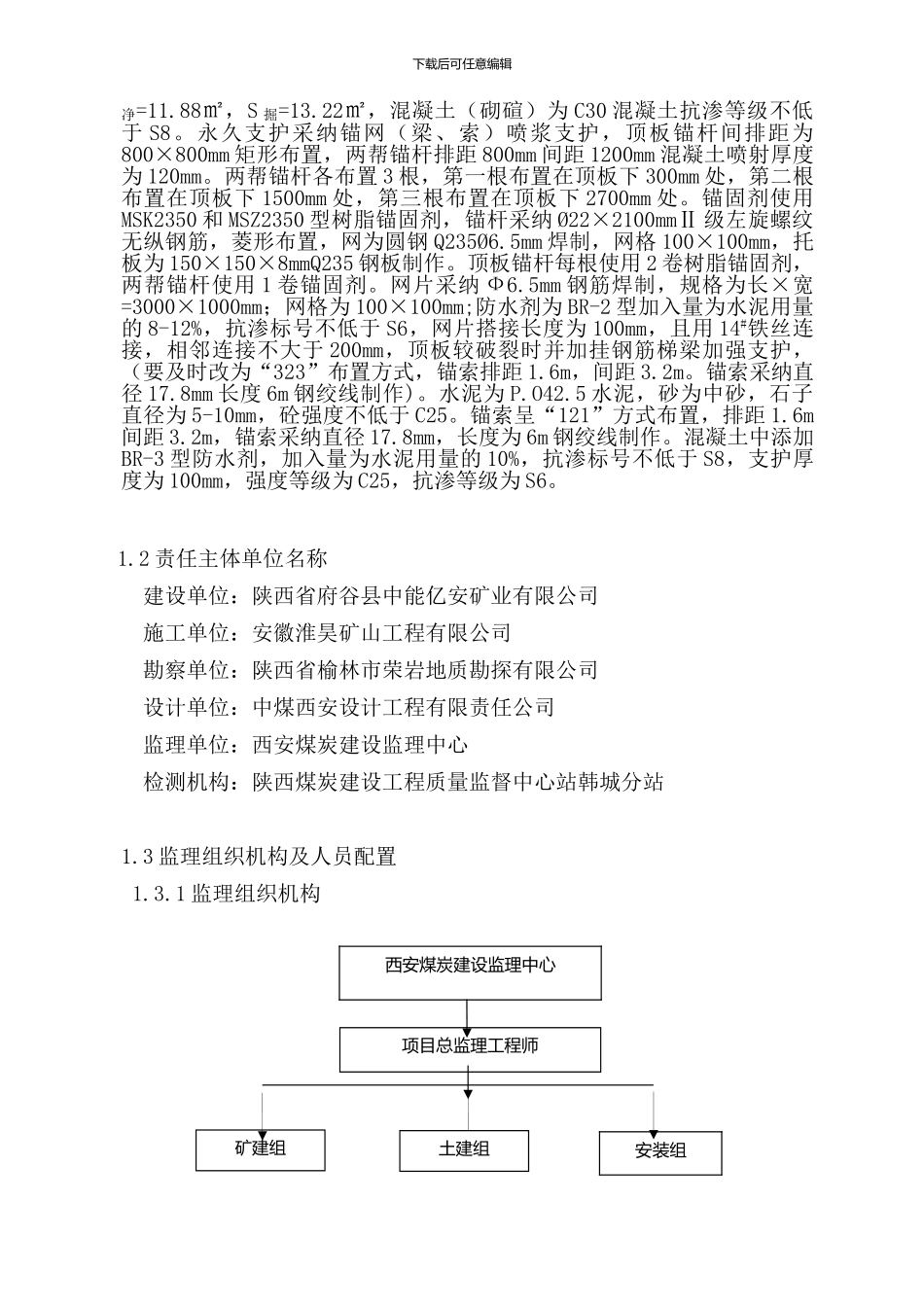

下载后可任意编辑中能亿安矿业中央变电所工程工程质量评估报告编制人：雷四元审 核：李振民审 批：胡志刚监理单位（公章）：西安煤炭建设监理中心编 制 日 期： 年 月 日目 录一、工程建设基本概况 1.1 工程概况 1.2 责任主体单位 1.3 监理组织机构及人员配置下载后可任意编辑 1.4 施工单位概况二、监理过程中的质量控制 2.1 监理规划和实施细则 2.2 监理方式 2.3 施工阶段的监理 2.4 竣工阶段的监理三、工程质量评估 3.1 评估依据 3.2 竣工资料核查情况 3.3 分部工程质量情况 3.4 观感评定 3.5 单位工程质量验收结论 3.6 甩项工程及对该工程建议四、项目监理机构监理人员签名五、附件 （1）单位（子单位）工程概况表 （2）单位工程质量综合评定表 （3）单位（子单位）工程质量控制资料核查记录 （4）单位（子单位）工程观感质量验收记录 （5）分部工程质量验收汇总表中能亿安矿业中央变电所工程工程质量评估报告一、工程建设基本概况 1.1 工程概况： 陕西省府谷县中能亿安矿业有限公司煤矿井工程，中能亿安煤矿位于府谷县城西三十公里处，行政区划隶属陕西省府谷县田家寨乡管辖。 陕西省府谷县中能亿安矿业有限公司煤矿中央变电所工程主体位于5-1 煤 层 底 板 中 ， 开 口 坐 标 为 X:4317161.193 Y ： 374777.491 Z ：+1191.684m 按 180o方位角+2o38′坡度掘进施工，工程量 49.4m。巷道断面为半圆拱形，巷道净宽 4m,净高 3.4m,掘进宽度 4.2m,掘进高度 3.6m,S下载后可任意编辑净=11.88㎡，S 掘=13.22㎡，混凝土（砌碹）为 C30 混凝土抗渗等级不低于 S8。永久支护采纳锚网（梁、索）喷浆支护，顶板锚杆间排距为800×800mm 矩形布置，两帮锚杆排距 800mm 间距 1200mm 混凝土喷射厚度为 120mm。两帮锚杆各布置 3 根，第一根布置在顶板下 300mm 处，第二根布置在顶板下 1500mm 处，第三根布置在顶板下 2700mm 处。锚固剂使用MSK2350 和 MSZ2350 型树脂锚固剂，锚杆采纳 Ø22×2100mmⅡ 级左旋螺纹无纵钢筋，菱形布置，网为圆钢 Q235Ø6.5mm 焊制，网格 100×100mm，托板为 150×150×8mmQ235 钢板制作。顶板锚杆每根使用 2 卷树脂锚固剂，两帮锚杆使用 1 卷锚固剂。网片采纳 Ф6.5mm 钢筋焊制，规格为长×宽=3000×1000mm；网格为 100×100mm;防水剂为 BR-2 型加入量为水泥用量的 8-12%，抗渗标号不低于 S6，网片搭接长度为 100mm，...
