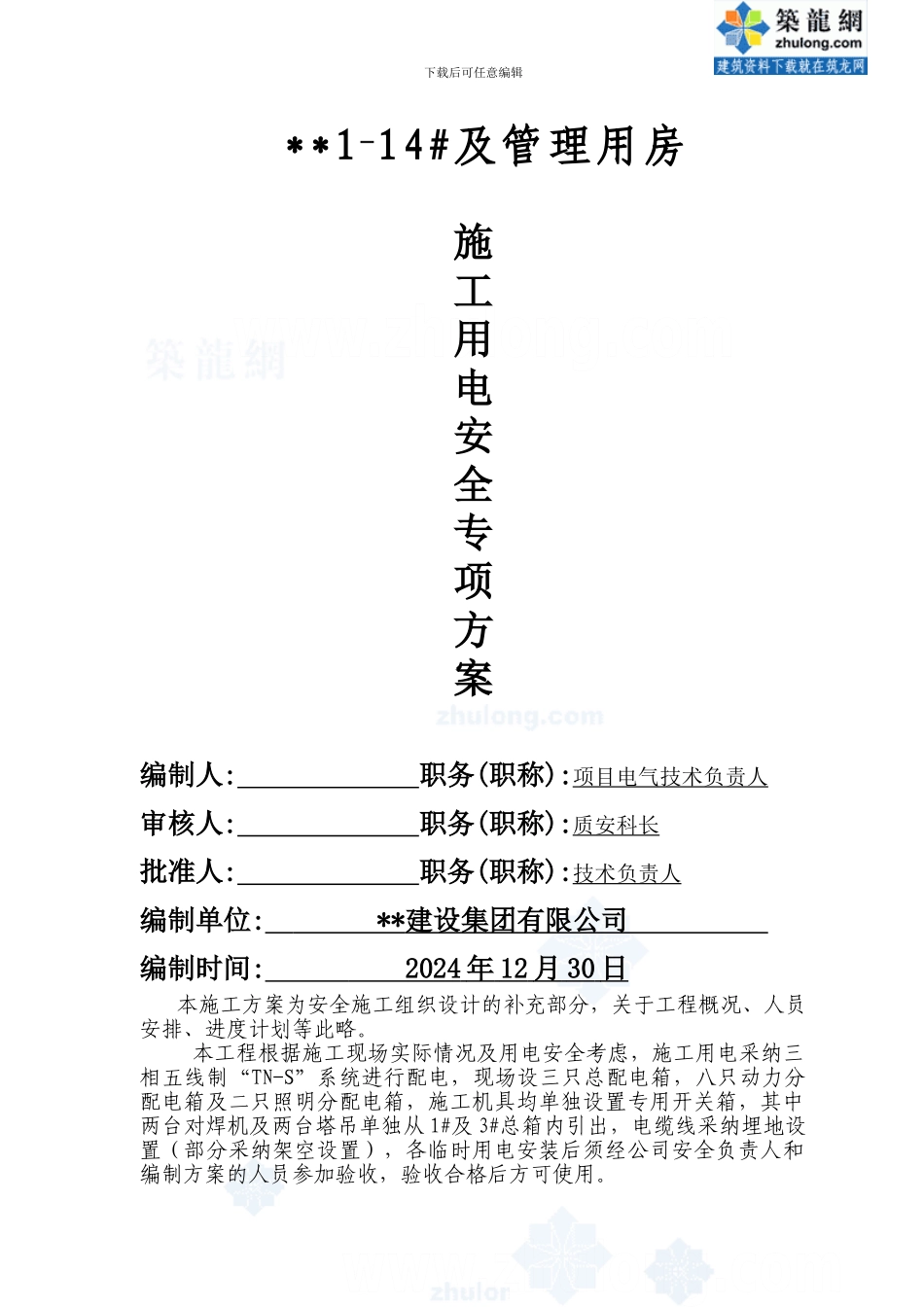

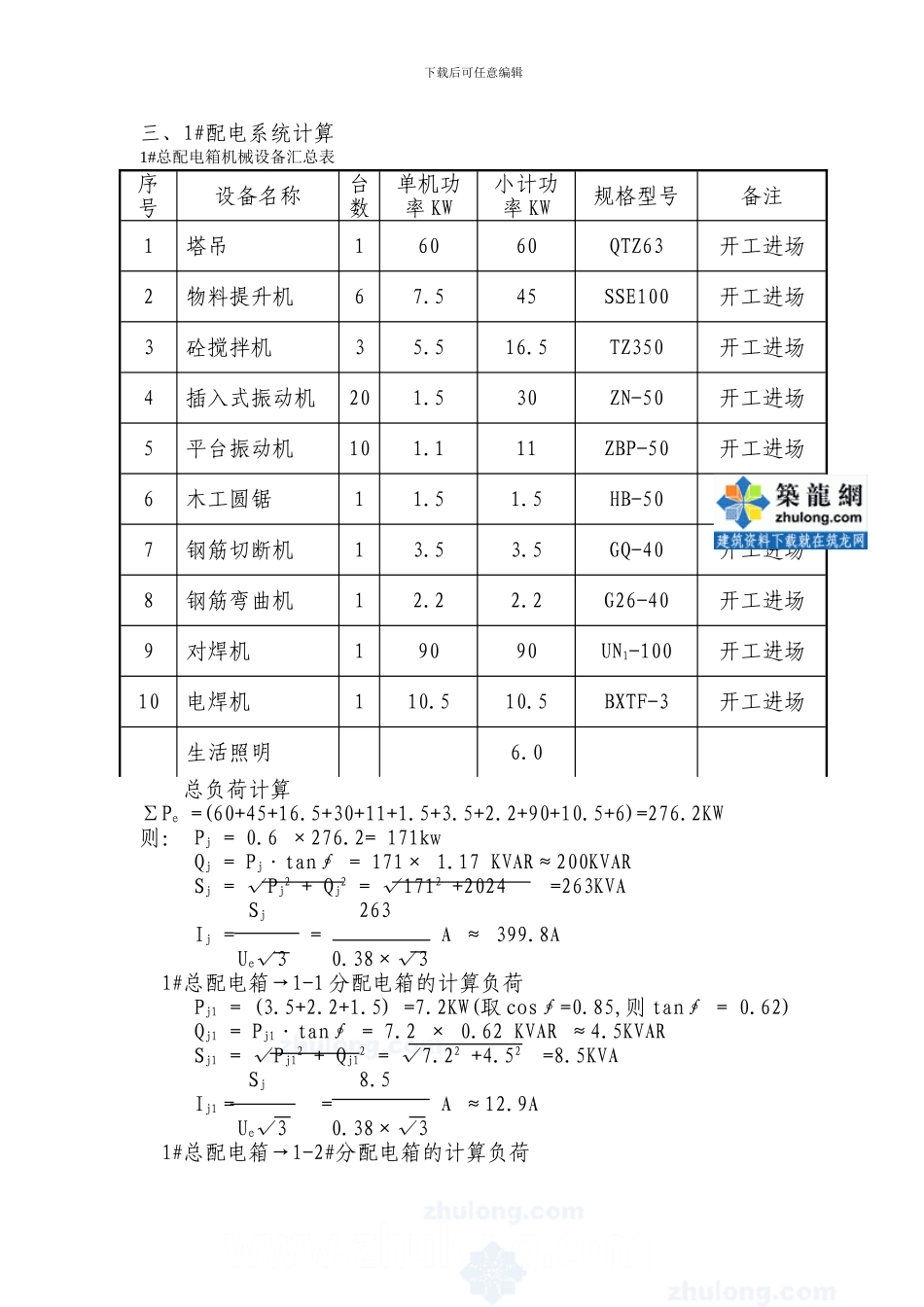

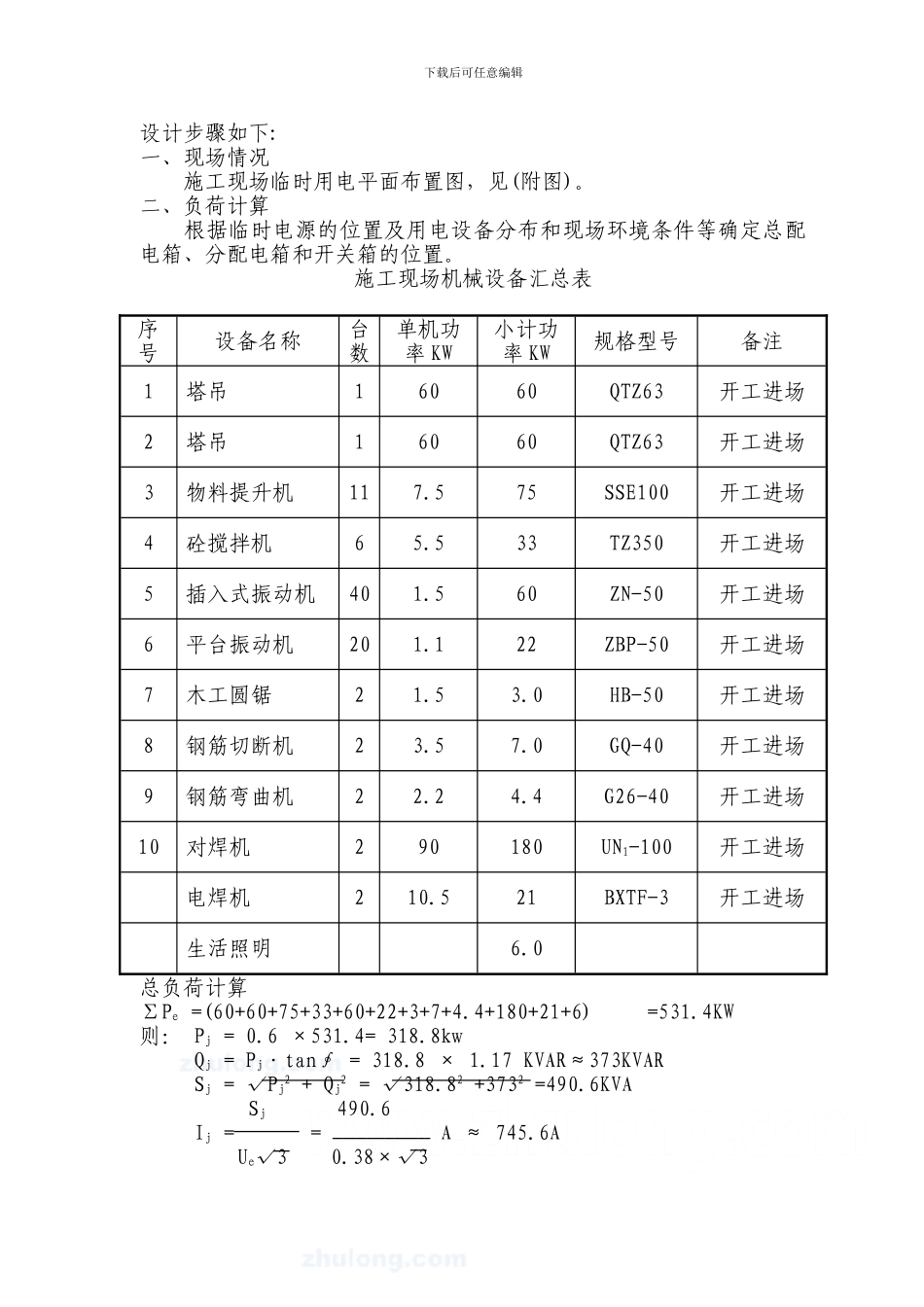

下载后可任意编辑 **1 ~14#及管理用房 施工用电安全专项方案编制人: 职务(职称):项目电气技术负责人 审核人: 职务(职称):质安科长 批准人: 职务(职称):技术负责人 编制单位: ** 建设集团有限公司 编制时间: 2024 年 12 月 30 日 本施工方案为安全施工组织设计的补充部分，关于工程概况、人员安排、进度计划等此略。 本工程根据施工现场实际情况及用电安全考虑，施工用电采纳三相五线制“TN-S”系统进行配电，现场设三只总配电箱，八只动力分配电箱及二只照明分配电箱，施工机具均单独设置专用开关箱，其中两台对焊机及两台塔吊单独从 1#及 3#总箱内引出，电缆线采纳埋地设置（部分采纳架空设置），各临时用电安装后须经公司安全负责人和编制方案的人员参加验收，验收合格后方可使用。下载后可任意编辑设计步骤如下:一、现场情况 施工现场临时用电平面布置图，见(附图)。二、负荷计算根据临时电源的位置及用电设备分布和现场环境条件等确定总配电箱、分配电箱和开关箱的位置。施工现场机械设备汇总表序号设备名称台数单机功率 KW小计功率 KW规格型号备注1塔吊16060QTZ63开工进场2塔吊16060QTZ63开工进场3物料提升机117.575SSE100开工进场4砼搅拌机65.533TZ350开工进场5插入式振动机401.560ZN-50开工进场6平台振动机201.122ZBP-50开工进场7木工圆锯21.53.0HB-50开工进场8钢筋切断机23.57.0GQ-40开工进场9钢筋弯曲机22.24.4G26-40开工进场10对焊机290180UN1-100开工进场电焊机210.521BXTF-3开工进场生活照明6.0总负荷计算∑Pe =(60+60+75+33+60+22+3+7+4.4+180+21+6) =531.4KW则： Pj = 0.6 ×531.4= 318.8kw Qj = Pj·tan∮ = 318.8 × 1.17 KVAR≈373KVAR Sj = √Pj2 + Qj2 = √318.82 +3732 =490.6KVA Sj 490.6 Ij = = A ≈ 745.6A Ue√3 0.38×√3 下载后可任意编辑三、1#配电系统计算1#总配电箱机械设备汇总表序号设备名称台数单机功率 KW小计功率 KW规格型号备注1塔吊16060QTZ63开工进场2物料提升机67.545SSE100开工进场3砼搅拌机35.516.5TZ350开工进场4插入式振动机201.530ZN-50开工进场5平台振动机101.111ZBP-50开工进场6木工圆锯11.51.5HB-50开工进场7钢筋切断机13.53.5GQ-40开工进场8钢筋弯曲机12.22.2G26-40开工进场9对焊机19090UN1-100开工进场10电焊机110.510.5BXTF-3开工进场生活照明6.0总负荷计算∑Pe =(60+45+16.5+30+11+1.5+3.5+2.2+90+10.5+6)=276.2KW则： Pj =...
