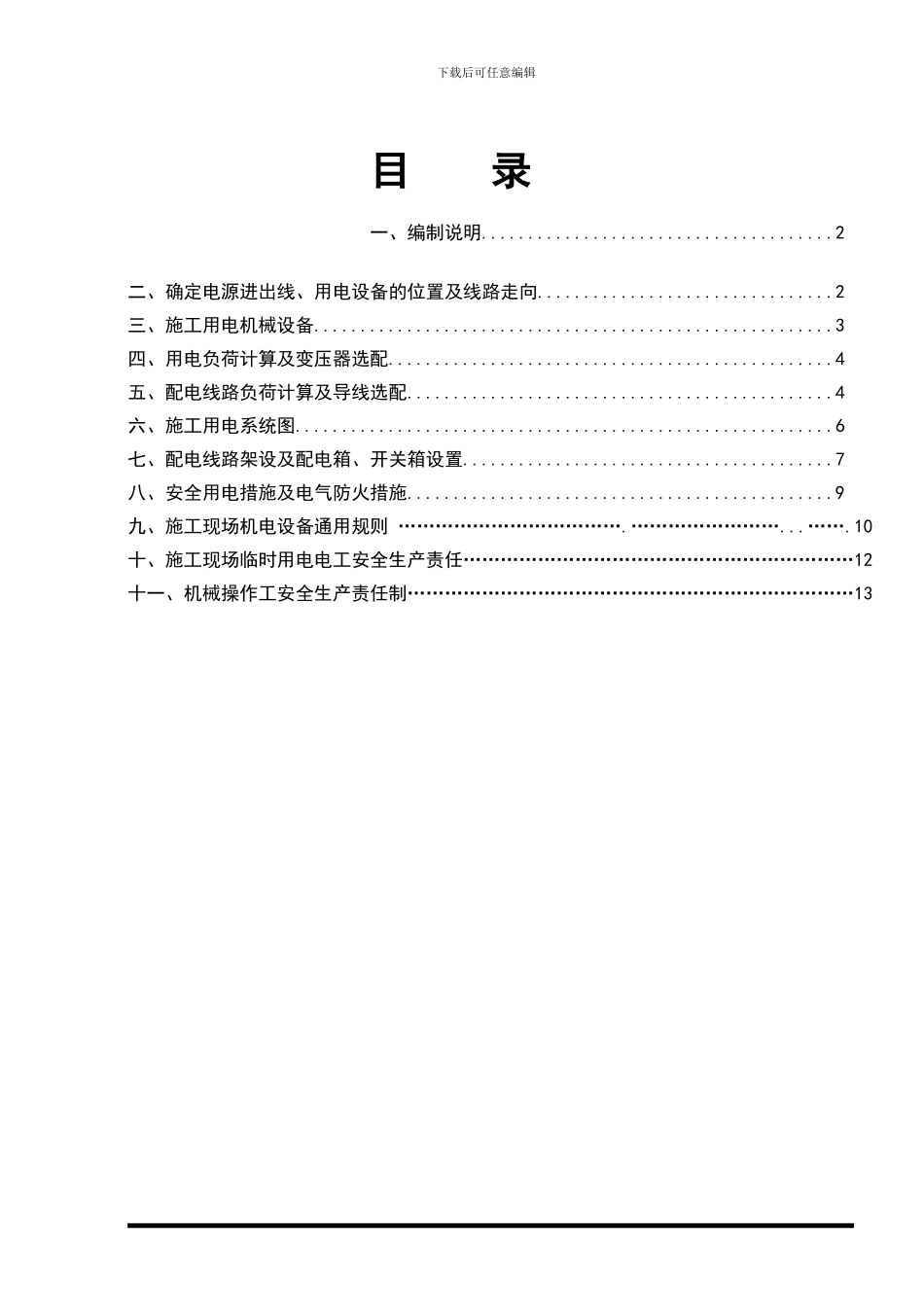

下载后可任意编辑目 录一、编制说明......................................2二、确定电源进出线、用电设备的位置及线路走向................................2三、施工用电机械设备........................................................3四、用电负荷计算及变压器选配................................................4五、配电线路负荷计算及导线选配..............................................4六、施工用电系统图..........................................................6七、配电线路架设及配电箱、开关箱设置........................................7八、安全用电措施及电气防火措施..............................................9九、施工现场机电设备通用规则 ……………………………….……………………...…….10十、施工现场临时用电电工安全生产责任………………………………………………………12十一、机械操作工安全生产责任制………………………………………………………………13下载后可任意编辑一、编制说明1、根据国家环境保护部[88]建标字第 24 号文要求，结合本工程实际情况编制本施工组织设计。2、本设计应与《土建施工组织设计》同时配套组织实施。3、本设计未提及到的技术问题均按 JGJ46-88《施工现场临时用电安全技术范》及 GB50194-93《建设工程施工用电安全法律规范》的要求执行。二、确定电源进出线、用电设备的位置及线路走向1、根据施工现场场地情况、工程量及工期要求而确定的机械需求量，合理确定施工机械的场地位置，然后确定配电室、总分配电箱的位置及线路走向。2、从变压器（利用甲方原变压器）引线至配电室，配电室设总配电柜，从总配电柜引出各个供电系统供应施工机械、生活照明用电。 三、施工用电机械设备序号机械或设备名称型号规格数量（台）额定功率（千瓦/台）一垂直运输机械合 计1塔吊QTZ80130.0302人货电梯SCU200/200J115.015二水平运输及土方机械设备1自卸汽车5t162反铲挖掘机EX-20053推土机24压路机8T5蛙式打夯机HW-4021.53三混凝土、砂浆搅拌机1砂浆搅拌机SZ-10042.5102混凝土搅拌机JZ35016.06下载后可任意编辑四钢筋施工机械1钢筋切割机GQ4025.5112钢筋弯曲机GW3225.0103沟通电焊机BX1-500520.01004钢筋螺纹套丝机24.085砂轮切割机31.13.36钢筋电渣压力焊机HYS-63032060五木工施工机械1圆盘锯22.042平刨机21.53六水电设备1电动切割机21.532液压弯管机YWG-4D21.533电...
