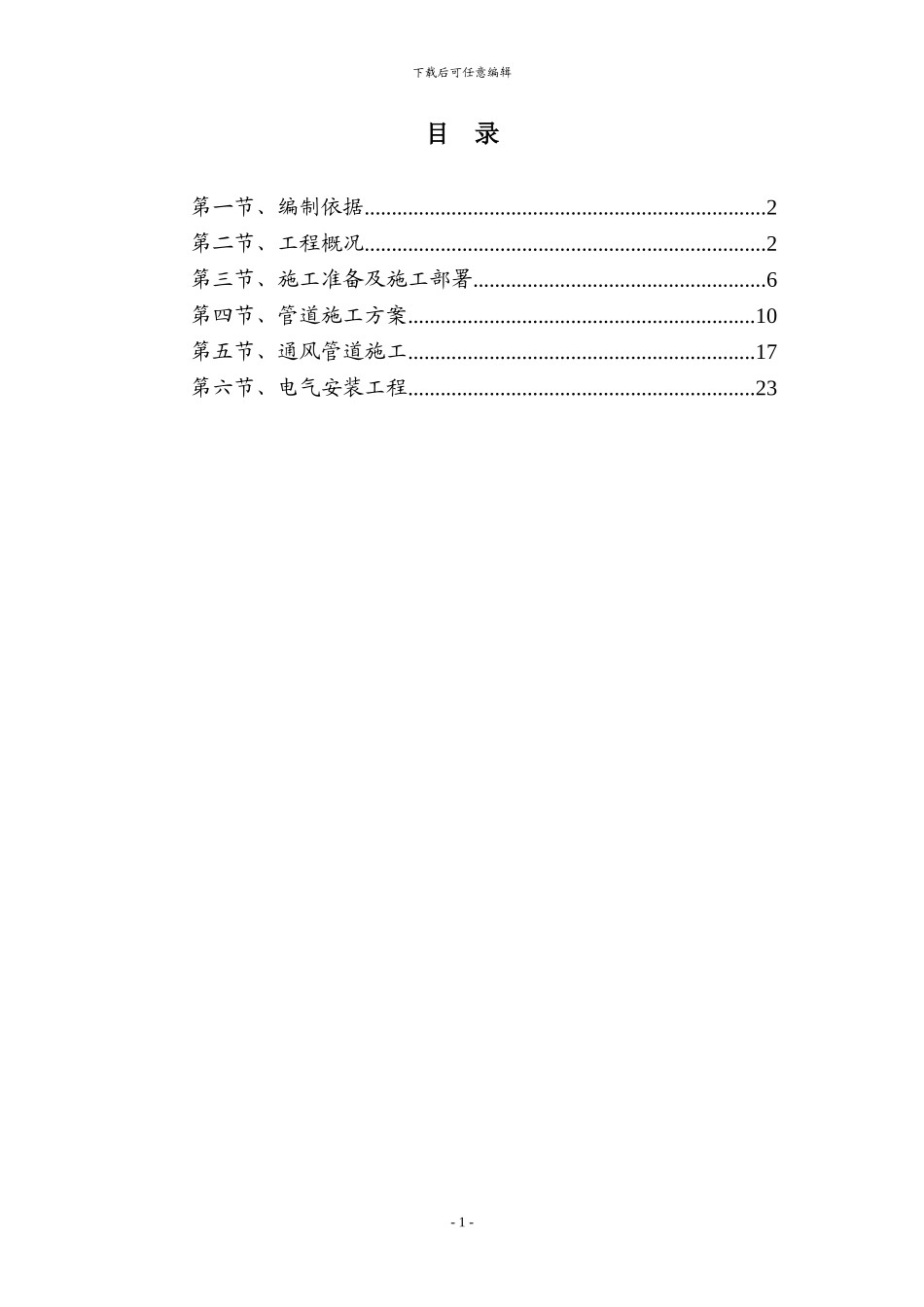

下载后可任意编辑目 录第一节、编制依据..........................................................................2第二节、工程概况..........................................................................2第三节、施工准备及施工部署......................................................6第四节、管道施工方案................................................................10第五节、通风管道施工................................................................17第六节、电气安装工程................................................................23- 1 -下载后可任意编辑第一节、编制依据1、丽源日化污染扰民搬迁项目丽源公司生产基地主厂房施工图纸（北京市工业设计讨论院）2、现行国家施工及验收法律规范和质量检验评定标准 《建筑电气工程施工质量验收法律规范》 GB50303-2024《建筑给排水及采暖工程施工质量验收法律规范》 GB50242-2024《建筑排水硬聚氯乙烯管道工程技术规程》 CJJ/T29-98《建筑排水硬聚氯乙烯螺旋管道工程设计、施工及验收规程》CECS94:97《建筑给水聚丙烯管道（PP-R）工程技术规程》 DBJ/CT501-99《通风与空调工程施工质量验收法律规范》 GB50243-2024《机械设备安装工程施工及验收法律规范》 GB50231-98《工业金属管道工程施工及验收法律规范》 GB50235-97《建筑设备施工安装通用图集》 91SB、92DQ《建筑安装工程质量检验评定统一标准》 GB50300-2001《建筑安装分项工程施工工艺规程》 DBJ01-26-96国家标准图集第二节、工程概况本工程为丽源日化污染扰民搬迁项目丽源公司生产基地主厂房及 办 公 楼 给 排 水 、 暖 通 、 电 气 、 工 艺 工 程 。 建 筑 总 面 积 为13379.43 平方米，建筑总高度为 12.4 米。库房和制造车间部分为一层，层高为 9 米，包装车间部分为二层，一层层高为 6.3 米，二层层高为 4.8 米。办公楼部分为二层，每层高度为 4.5 米。给排水系统1、给水系统本建筑水源为厂区内供水管网，供水压力 0.4Mpa。2、热水系统本建筑热水由厂区换热间生产的热水提供。3、纯水系统本建筑生产用纯水由厂区内纯水处理站处理的纯水提供。- 2 -下载后可任意编辑4、循环水系统本建筑生产用循环水由厂区内循环水泵站提供。5、排水系统室内生产、生活排水排放到厂区污水处理站处理后排至市政排水管网。6、消火栓系统厂区内设消防泵房...
