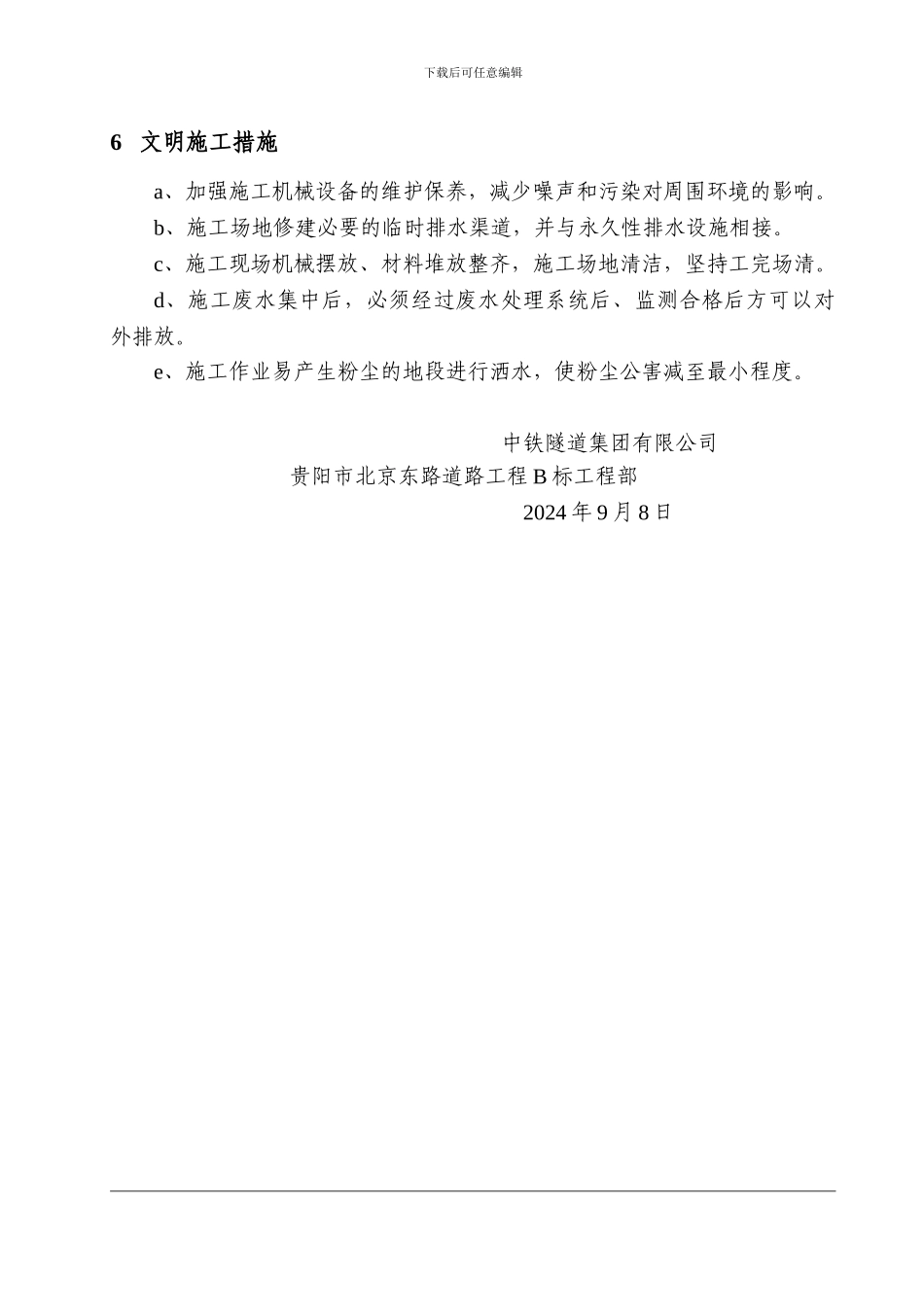

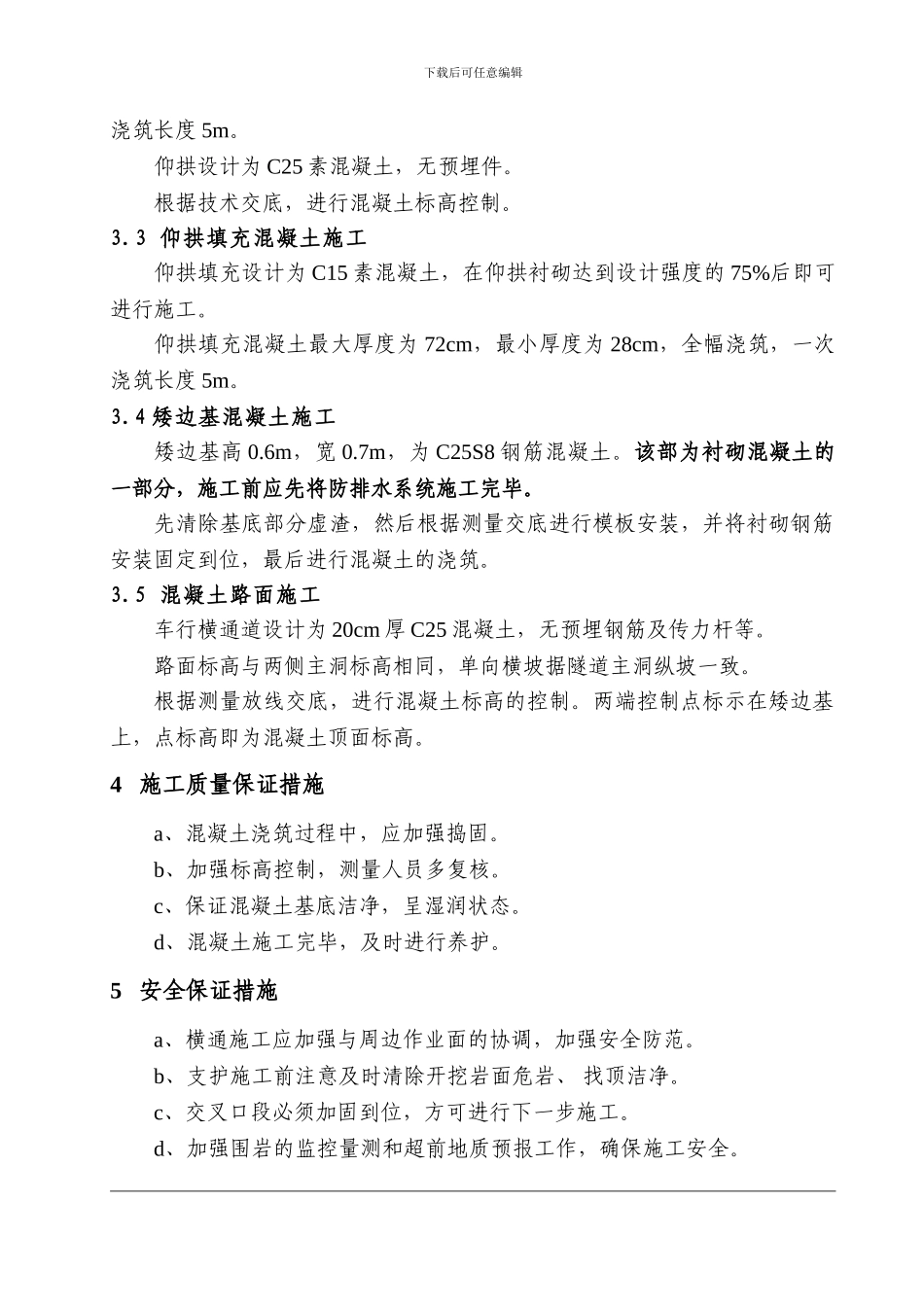

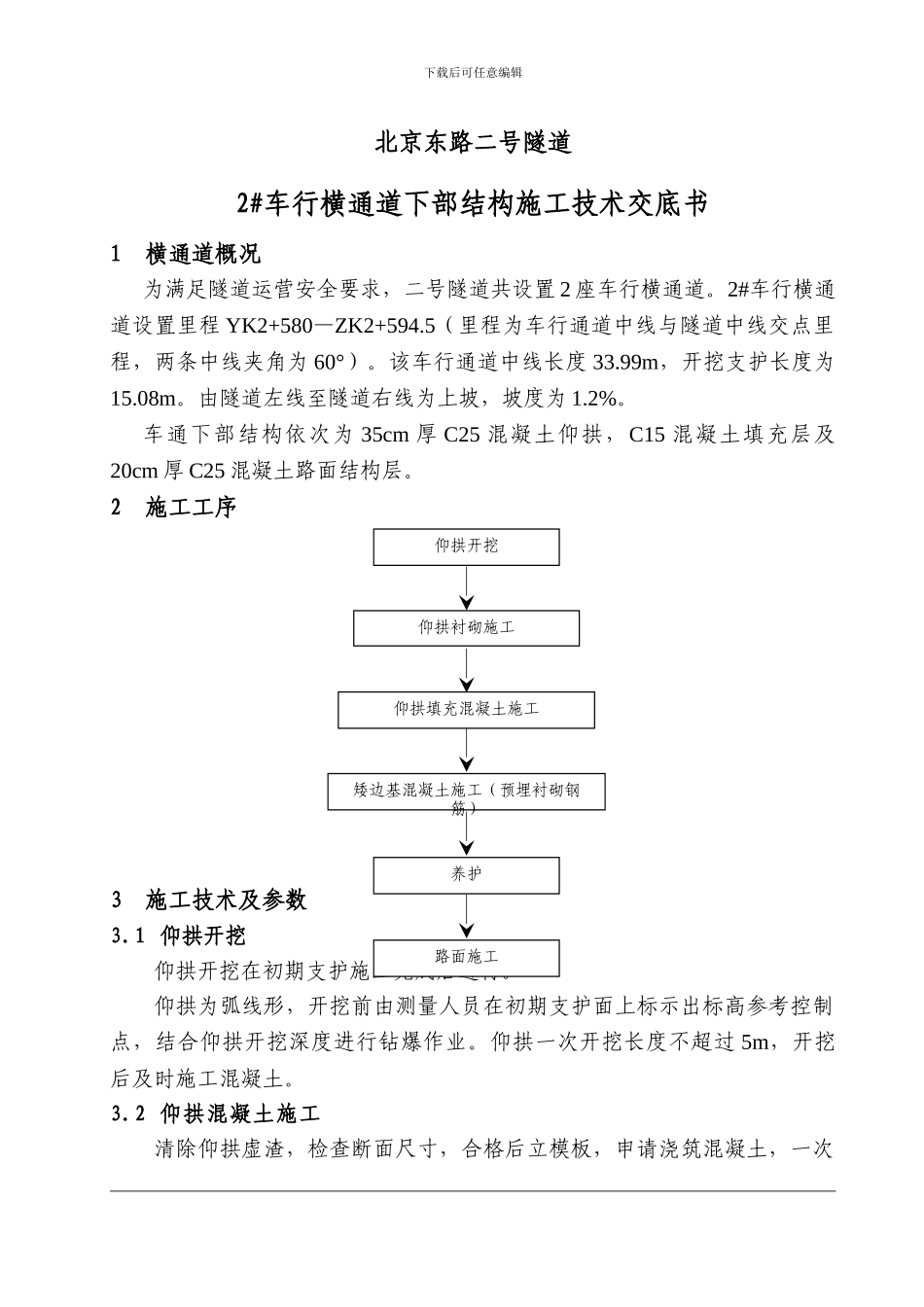

下载后可任意编辑北京东路二号隧道2#车行横通道下部结构施工技术交底书1 横通道概况为满足隧道运营安全要求，二号隧道共设置 2 座车行横通道。2#车行横通道设置里程 YK2+580—ZK2+594.5（里程为车行通道中线与隧道中线交点里程，两条中线夹角为 60°）。该车行通道中线长度 33.99m，开挖支护长度为15.08m。由隧道左线至隧道右线为上坡，坡度为 1.2%。车通下部结构依次为 35cm 厚 C25 混凝土仰拱，C15 混凝土填充层及20cm 厚 C25 混凝土路面结构层。2 施工工序3 施工技术及参数3.1 仰拱开挖仰拱开挖在初期支护施工完成后进行。仰拱为弧线形，开挖前由测量人员在初期支护面上标示出标高参考控制点，结合仰拱开挖深度进行钻爆作业。仰拱一次开挖长度不超过 5m，开挖后及时施工混凝土。3.2 仰拱混凝土施工清除仰拱虚渣，检查断面尺寸，合格后立模板，申请浇筑混凝土，一次仰拱衬砌施工仰拱填充混凝土施工矮边基混凝土施工（预埋衬砌钢筋）养护路面施工仰拱开挖下载后可任意编辑浇筑长度 5m。仰拱设计为 C25 素混凝土，无预埋件。根据技术交底，进行混凝土标高控制。3.3 仰拱填充混凝土施工仰拱填充设计为 C15 素混凝土，在仰拱衬砌达到设计强度的 75%后即可进行施工。仰拱填充混凝土最大厚度为 72cm，最小厚度为 28cm，全幅浇筑，一次浇筑长度 5m。3.4 矮边基混凝土施工矮边基高 0.6m，宽 0.7m，为 C25S8 钢筋混凝土。该部为衬砌混凝土的一部分，施工前应先将防排水系统施工完毕。先清除基底部分虚渣，然后根据测量交底进行模板安装，并将衬砌钢筋安装固定到位，最后进行混凝土的浇筑。3.5 混凝土路面施工车行横通道设计为 20cm 厚 C25 混凝土，无预埋钢筋及传力杆等。路面标高与两侧主洞标高相同，单向横坡据隧道主洞纵坡一致。根据测量放线交底，进行混凝土标高的控制。两端控制点标示在矮边基上，点标高即为混凝土顶面标高。4 施工质量保证措施a、混凝土浇筑过程中，应加强捣固。b、加强标高控制，测量人员多复核。c、保证混凝土基底洁净，呈湿润状态。d、混凝土施工完毕，及时进行养护。5 安全保证措施a、横通施工应加强与周边作业面的协调，加强安全防范。b、支护施工前注意及时清除开挖岩面危岩、 找顶洁净。c、交叉口段必须加固到位，方可进行下一步施工。d、加强围岩的监控量测和超前地质预报工作，确保施工安全。下载后可任意编辑6 文明施工措施a、加强施工机械设备的维护保养，减少噪声和污染对...
