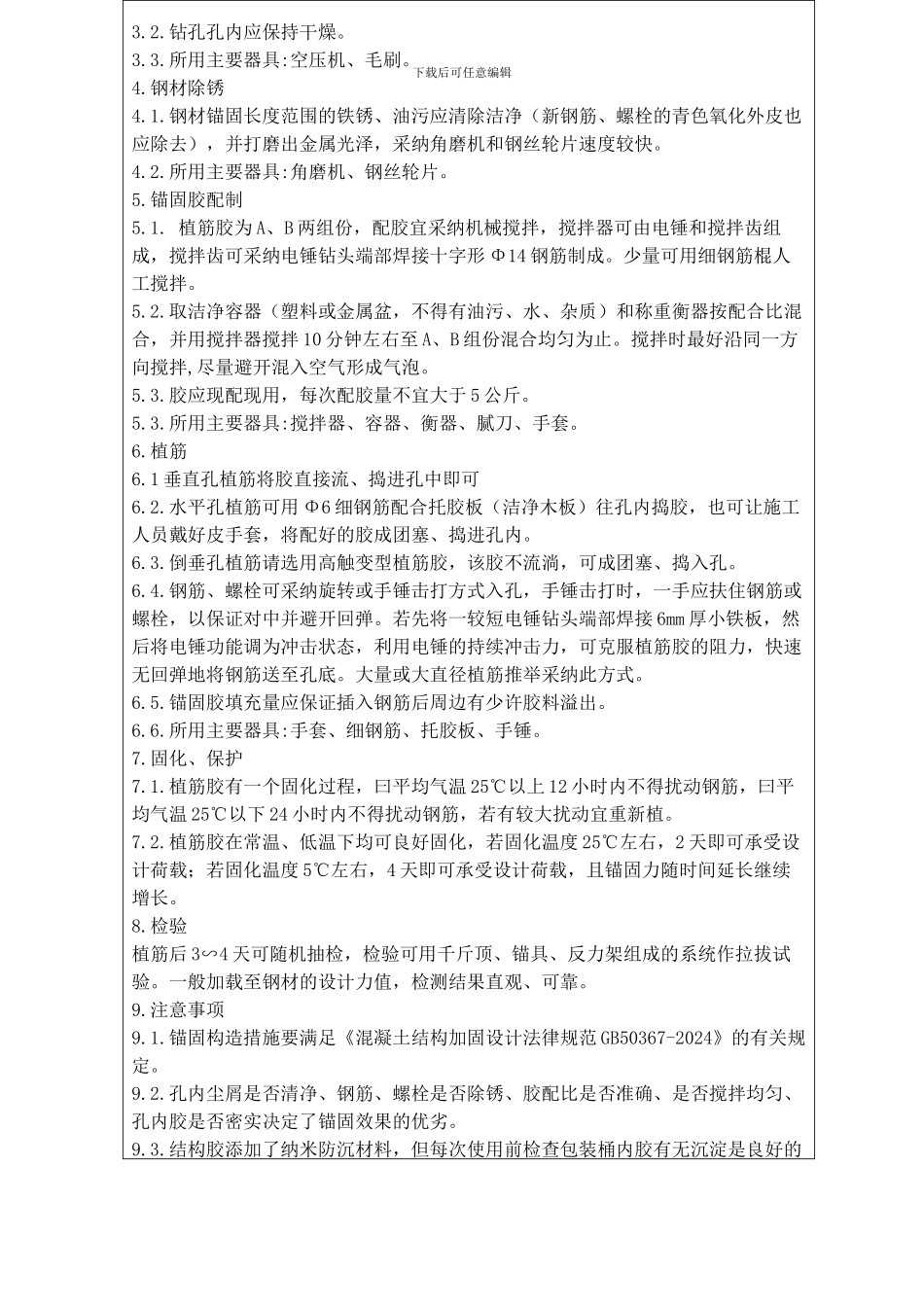

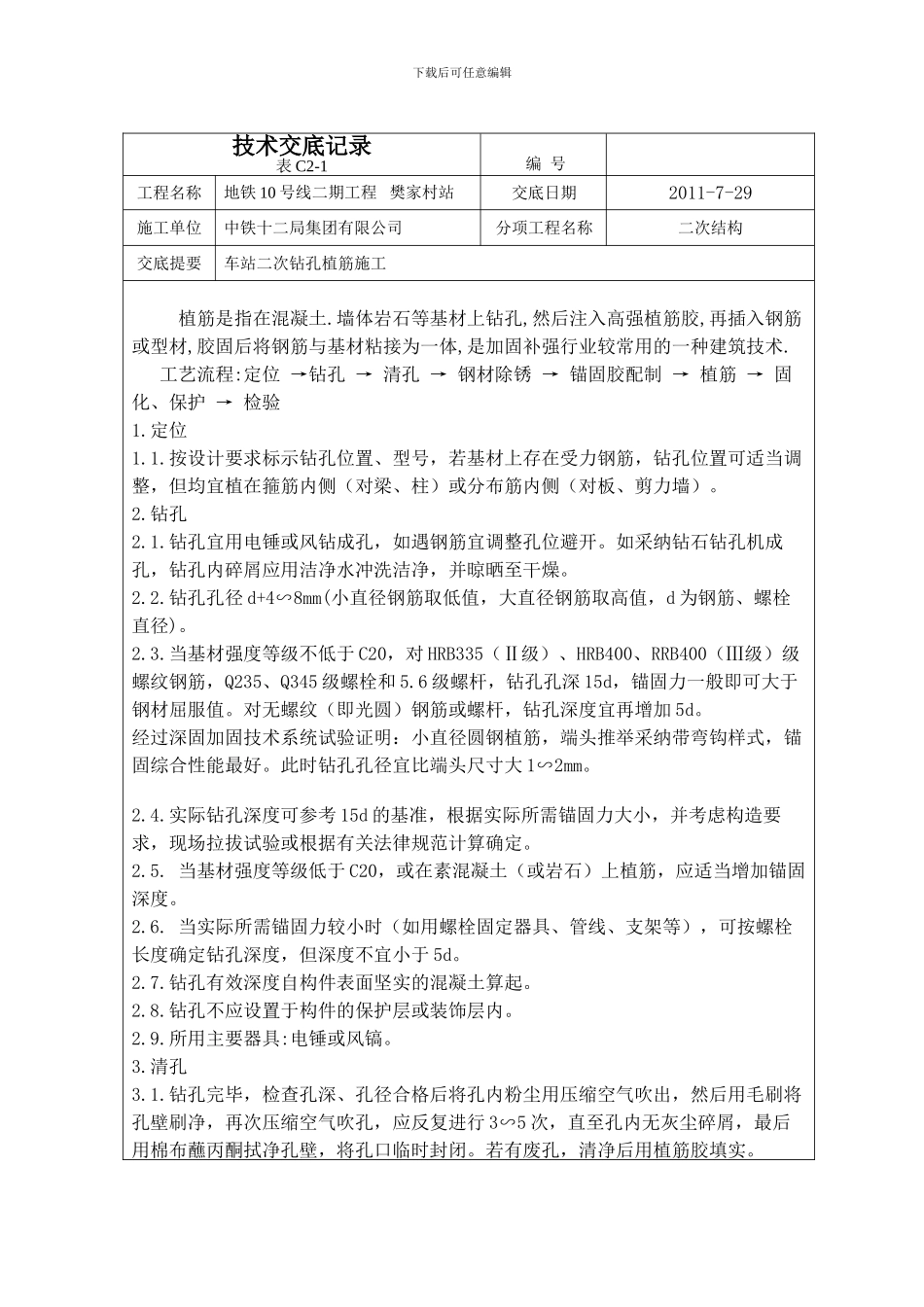

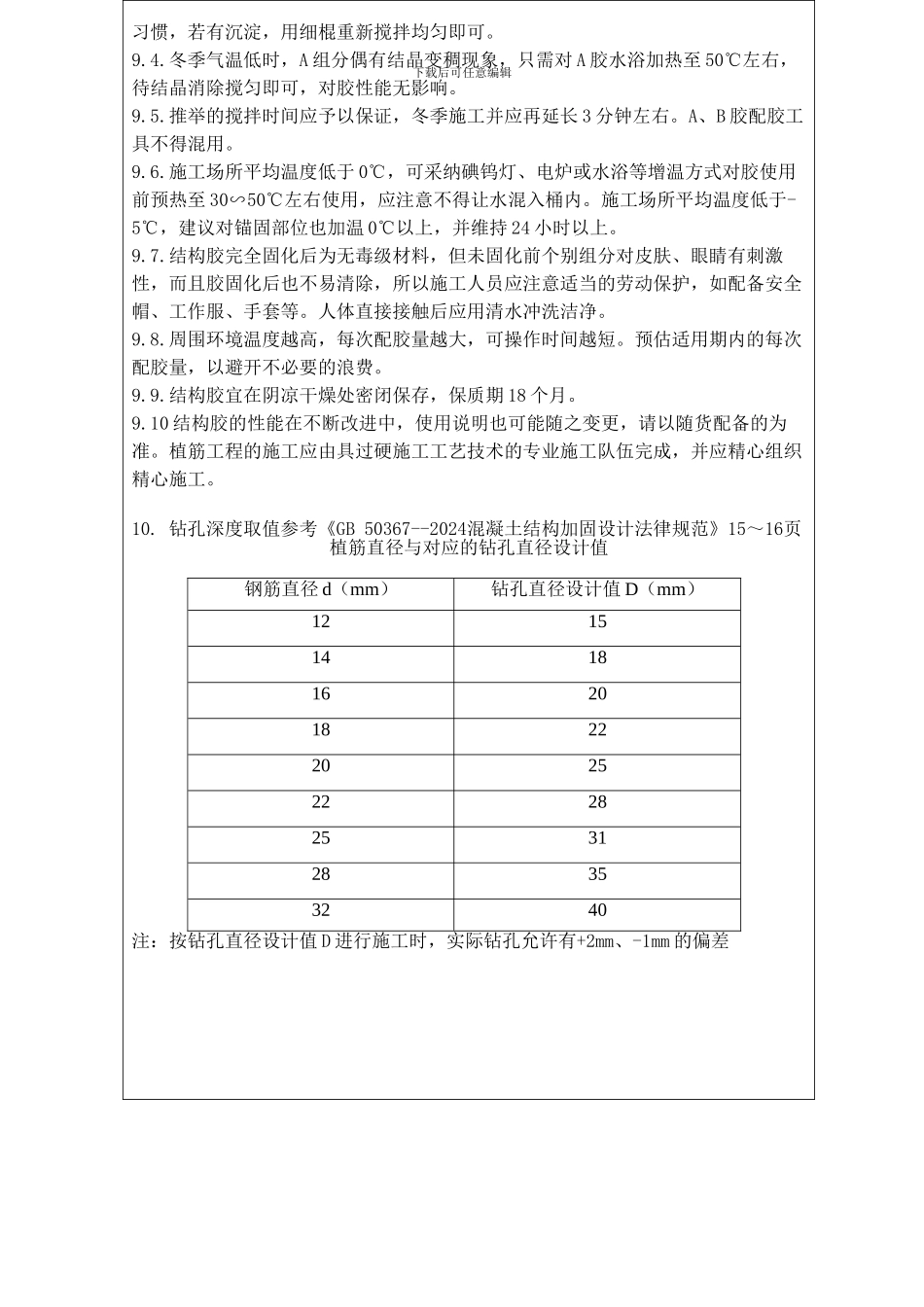

下载后可任意编辑技术交底记录表 C2-1编 号工程名称地铁 10 号线二期工程 樊家村站交底日期2011-7-29施工单位中铁十二局集团有限公司分项工程名称二次结构交底提要车站二次钻孔植筋施工 植筋是指在混凝土.墙体岩石等基材上钻孔,然后注入高强植筋胶,再插入钢筋或型材,胶固后将钢筋与基材粘接为一体,是加固补强行业较常用的一种建筑技术. 工艺流程:定位 →钻孔 → 清孔 → 钢材除锈 → 锚固胶配制 → 植筋 → 固化、保护 → 检验1.定位1.1.按设计要求标示钻孔位置、型号，若基材上存在受力钢筋，钻孔位置可适当调整，但均宜植在箍筋内侧（对梁、柱）或分布筋内侧（对板、剪力墙）。2.钻孔2.1.钻孔宜用电锤或风钻成孔，如遇钢筋宜调整孔位避开。如采纳钻石钻孔机成孔，钻孔内碎屑应用洁净水冲洗洁净，并晾晒至干燥。2.2.钻孔孔径 d+4∽8mm(小直径钢筋取低值，大直径钢筋取高值，d 为钢筋、螺栓直径)。2.3.当基材强度等级不低于 C20，对 HRB335（Ⅱ级）、HRB400、RRB400（Ⅲ级）级螺纹钢筋，Q235、Q345 级螺栓和 5.6 级螺杆，钻孔孔深 15d，锚固力一般即可大于钢材屈服值。对无螺纹（即光圆）钢筋或螺杆，钻孔深度宜再增加 5d。经过深固加固技术系统试验证明：小直径圆钢植筋，端头推举采纳带弯钩样式，锚固综合性能最好。此时钻孔孔径宜比端头尺寸大 1∽2mm。 2.4.实际钻孔深度可参考 15d 的基准，根据实际所需锚固力大小，并考虑构造要求，现场拉拔试验或根据有关法律规范计算确定。2.5. 当基材强度等级低于 C20，或在素混凝土（或岩石）上植筋，应适当增加锚固深度。2.6. 当实际所需锚固力较小时（如用螺栓固定器具、管线、支架等），可按螺栓长度确定钻孔深度，但深度不宜小于 5d。2.7.钻孔有效深度自构件表面坚实的混凝土算起。2.8.钻孔不应设置于构件的保护层或装饰层内。2.9.所用主要器具:电锤或风镐。3.清孔3.1.钻孔完毕，检查孔深、孔径合格后将孔内粉尘用压缩空气吹出，然后用毛刷将孔壁刷净，再次压缩空气吹孔，应反复进行 3∽5 次，直至孔内无灰尘碎屑，最后用棉布蘸丙酮拭净孔壁，将孔口临时封闭。若有废孔，清净后用植筋胶填实。下载后可任意编辑3.2.钻孔孔内应保持干燥。3.3.所用主要器具:空压机、毛刷。4.钢材除锈4.1.钢材锚固长度范围的铁锈、油污应清除洁净（新钢筋、螺栓的青色氧化外皮也应除去），并打磨出金属光泽，采纳角磨机和钢丝轮片速度较快。4.2.所用主要器具:角磨机、钢丝轮片。5....
