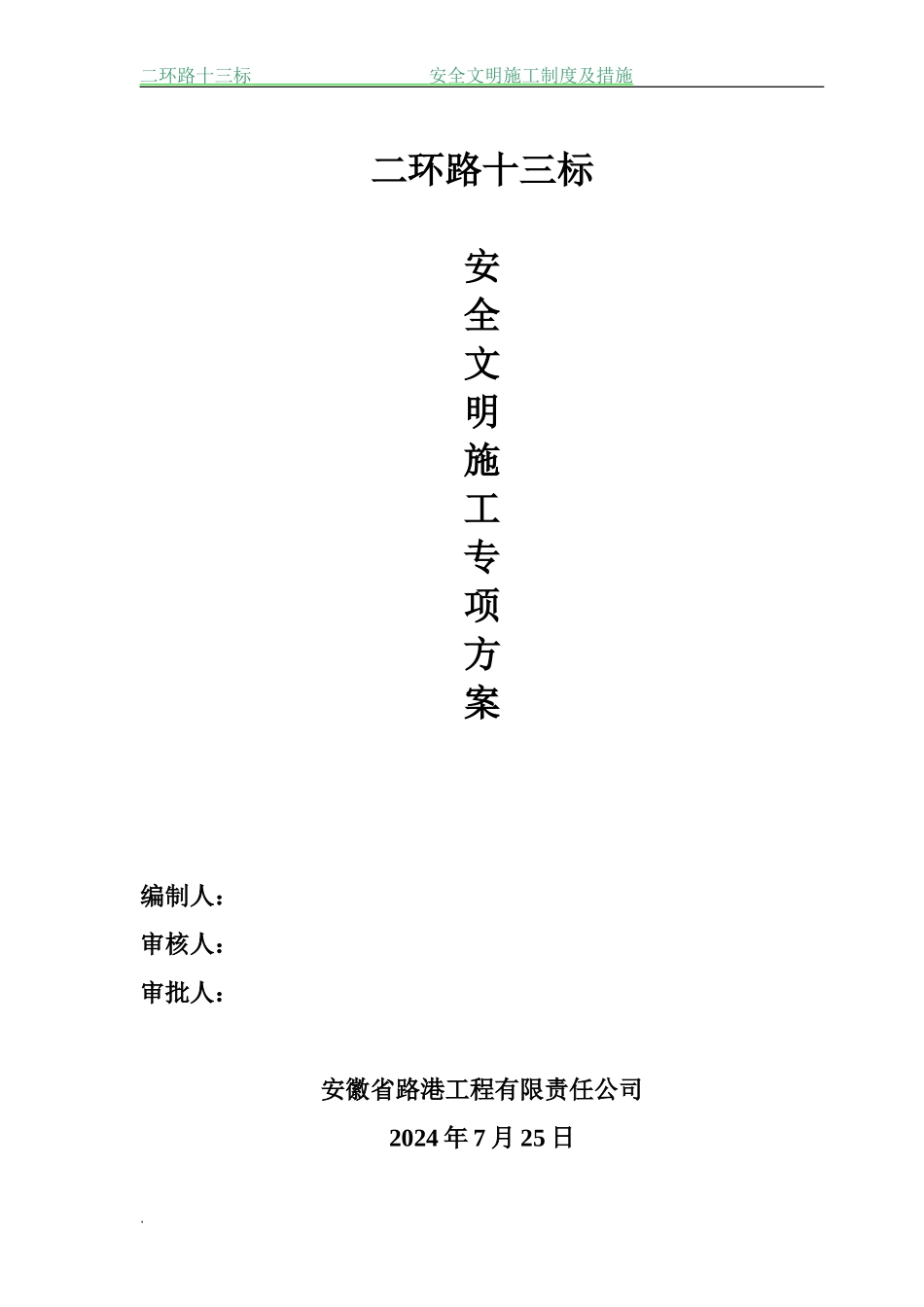

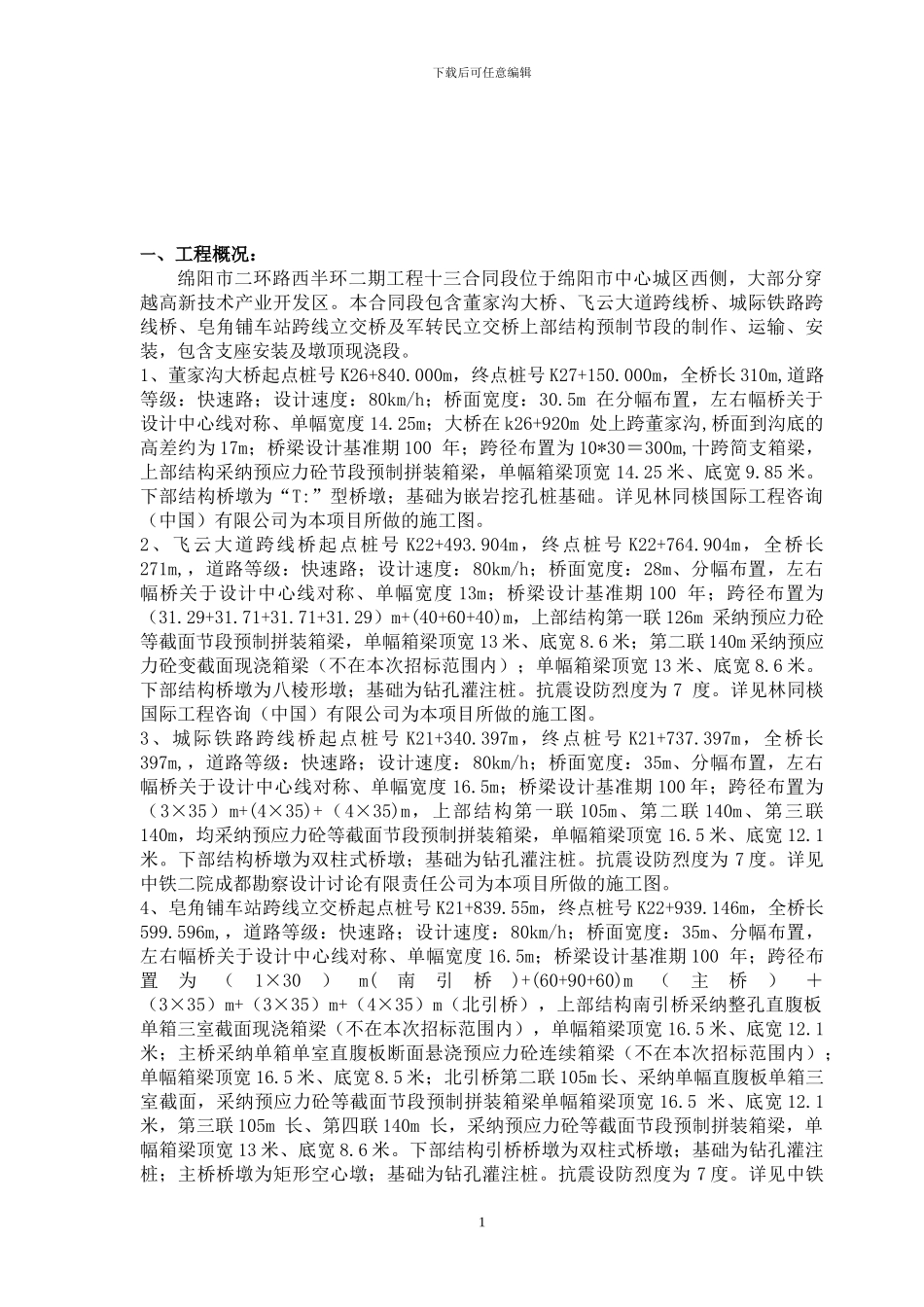

二环路十三标 安全文明施工制度及措施 二环路十三标安全文明施工专项方案编制人：审核人：审批人：安徽省路港工程有限责任公司2024 年 7 月 25 日·下载后可任意编辑一、工程概况：绵阳市二环路西半环二期工程十三合同段位于绵阳市中心城区西侧，大部分穿越高新技术产业开发区。本合同段包含董家沟大桥、飞云大道跨线桥、城际铁路跨线桥、皂角铺车站跨线立交桥及军转民立交桥上部结构预制节段的制作、运输、安装，包含支座安装及墩顶现浇段。1、董家沟大桥起点桩号 K26+840.000m，终点桩号 K27+150.000m，全桥长 310m,道路等级：快速路；设计速度：80km/h；桥面宽度：30.5m 在分幅布置，左右幅桥关于设计中心线对称、单幅宽度 14.25m；大桥在 k26+920m 处上跨董家沟,桥面到沟底的高差约为 17m；桥梁设计基准期 100 年；跨径布置为 10*30＝300m,十跨简支箱梁，上部结构采纳预应力砼节段预制拼装箱梁，单幅箱梁顶宽 14.25 米、底宽 9.85 米。下部结构桥墩为“T:”型桥墩；基础为嵌岩挖孔桩基础。详见林同棪国际工程咨询（中国）有限公司为本项目所做的施工图。2、飞云大道跨线桥起点桩号 K22+493.904m，终点桩号 K22+764.904m，全桥长271m,，道路等级：快速路；设计速度：80km/h；桥面宽度：28m、分幅布置，左右幅桥关于设计中心线对称、单幅宽度 13m；桥梁设计基准期 100 年；跨径布置为（31.29+31.71+31.71+31.29）m+(40+60+40)m，上部结构第一联 126m 采纳预应力砼等截面节段预制拼装箱梁，单幅箱梁顶宽 13 米、底宽 8.6 米；第二联 140m 采纳预应力砼变截面现浇箱梁（不在本次招标范围内）；单幅箱梁顶宽 13 米、底宽 8.6 米。下部结构桥墩为八棱形墩；基础为钻孔灌注桩。抗震设防烈度为 7 度。详见林同棪国际工程咨询（中国）有限公司为本项目所做的施工图。3、城际铁路跨线桥起点桩号 K21+340.397m，终点桩号 K21+737.397m，全桥长397m,，道路等级：快速路；设计速度：80km/h；桥面宽度：35m、分幅布置，左右幅桥关于设计中心线对称、单幅宽度 16.5m；桥梁设计基准期 100 年；跨径布置为（3×35）m+(4×35)+（4×35)m，上部结构第一联 105m、第二联 140m、第三联140m，均采纳预应力砼等截面节段预制拼装箱梁，单幅箱梁顶宽 16.5 米、底宽 12.1米。下部结构桥墩为双柱式桥墩；基础为钻孔灌注桩。抗震设防烈度为 7 度。详见中铁二院成都勘察设计讨论有限责任公司为本项目所做的施工图。4、...
