二衬施工现场检查记录表VIP免费

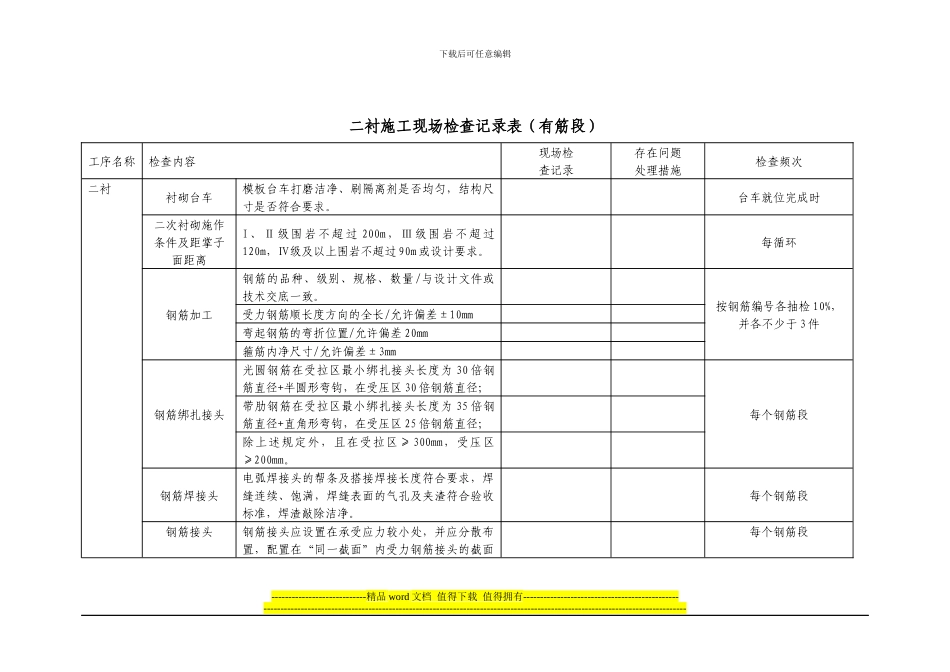

二衬施工现场检查记录表_第1页
1/17

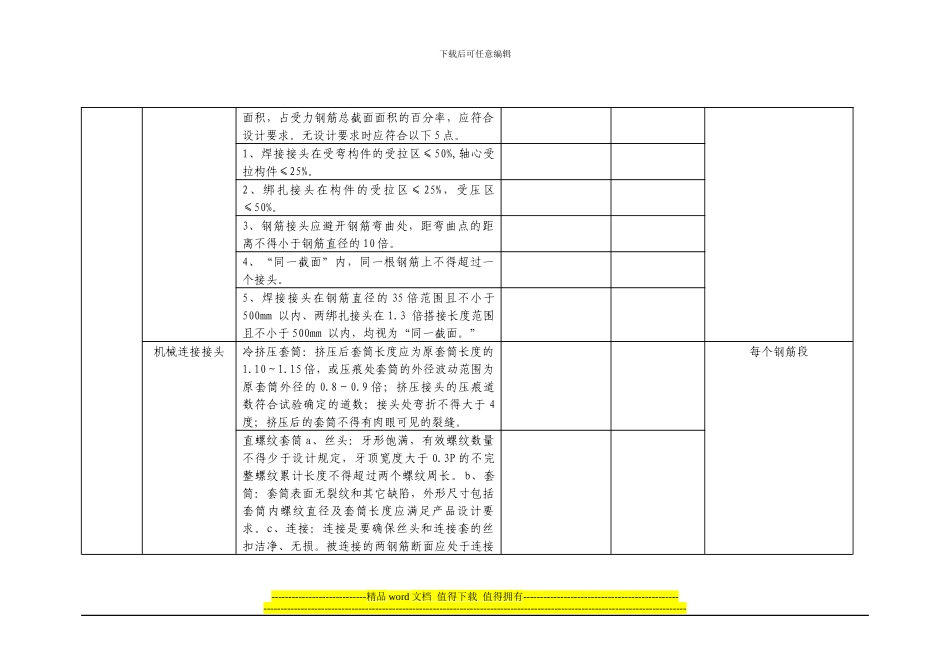

二衬施工现场检查记录表_第2页
2/17

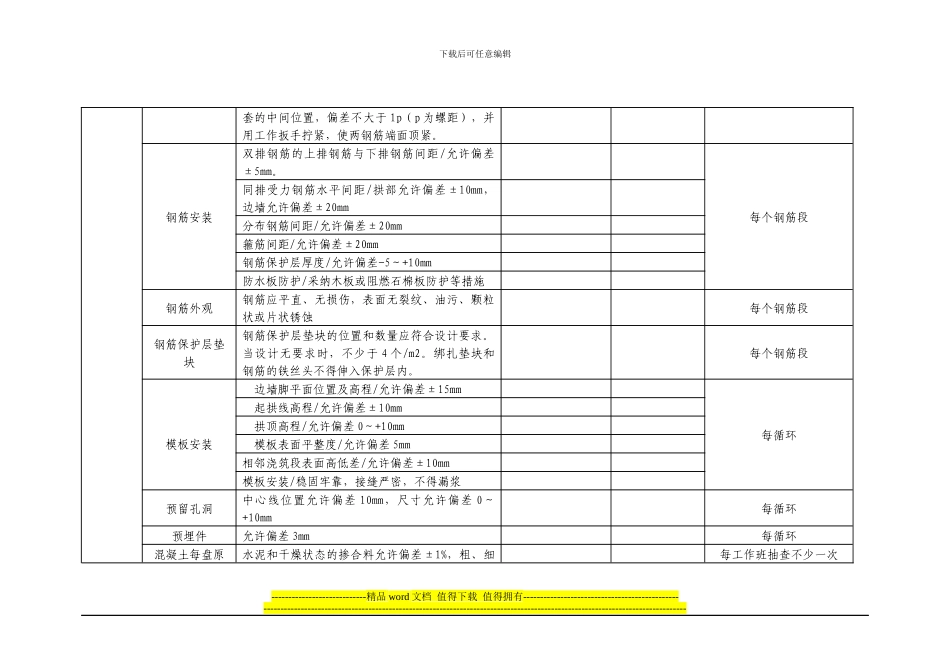

二衬施工现场检查记录表_第3页
3/17
下载后可任意编辑二衬施工现场检查记录表(有筋段)工序名称检查内容现场检查记录存在问题处理措施检查频次二衬衬砌台车模板台车打磨洁净、刷隔离剂是否均匀,结构尺寸是否符合要求。台车就位完成时二次衬砌施作条件及距掌子面距离I 、 Ⅱ 级 围 岩 不 超 过 200m , Ⅲ 级 围 岩 不 超 过120m,Ⅳ级及以上围岩不超过 90m 或设计要求。每循环钢筋加工钢筋的品种、级别、规格、数量/与设计文件或技术交底一致。按钢筋编号各抽检 10%,并各不少于 3 件受力钢筋顺长度方向的全长/允许偏差±10mm弯起钢筋的弯折位置/允许偏差 20mm箍筋内净尺寸/允许偏差±3mm钢筋绑扎接头光圆钢筋在受拉区最小绑扎接头长度为 30 倍钢筋直径+半圆形弯钩,在受压区 30 倍钢筋直径; 每个钢筋段带肋钢筋在受拉区最小绑扎接头长度为 35 倍钢筋直径+直角形弯钩,在受压区 25 倍钢筋直径;除上述规定外,且在受拉区≥ 300mm,受压区≥200mm。钢筋焊接头电弧焊接头的帮条及搭接焊接长度符合要求,焊缝连续、饱满,焊缝表面的气孔及夹渣符合验收标准,焊渣敲除洁净。 每个钢筋段钢筋接头钢筋接头应设置在承受应力较小处,并应分散布置,配置在“同一截面”内受力钢筋接头的截面每个钢筋段----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑面积,占受力钢筋总截面面积的百分率,应符合设计要求。无设计要求时应符合以下 5 点。1、焊接接头在受弯构件的受拉区≤50%,轴心受拉构件≤25%。2、绑扎接头在构件的受拉区≤ 25%,受压区≤50%。3、钢筋接头应避开钢筋弯曲处,距弯曲点的距离不得小于钢筋直径的 10 倍。4、“同一截面”内,同一根钢筋上不得超过一个接头。5、焊接接头在钢筋直径的 35 倍范围且不小于500mm 以内、两绑扎接头在 1.3 倍搭接长度范围且不小于 500mm 以内,均视为“同一截面。”机械连接接头冷挤压套筒:挤压后套筒长度应为原套筒长度的1.10~1.15 倍,或压痕处套筒的外径波动范围为原套筒外径的 0.8~0.9 倍;挤压接头的压痕道数符合试验确定的道数;接头处弯折不得大于 4度;挤压后的套筒不得有肉眼可见的裂缝。每个钢筋段直螺纹套筒 a、丝头:牙形饱满,有效螺纹数量不得少于设计规定...
