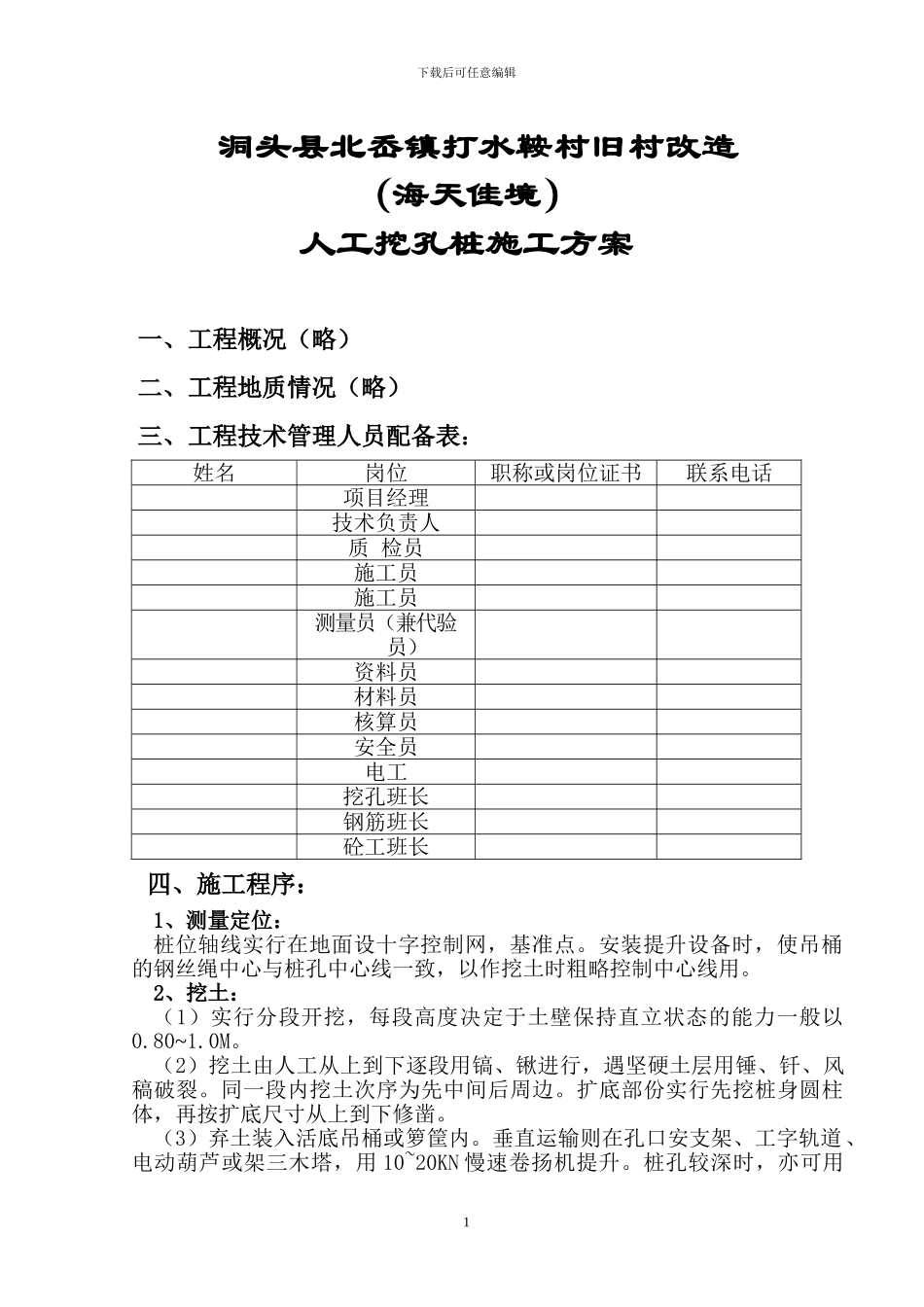

人工挖孔桩施工方案(欧建)_第1页
1/10
人工挖孔桩施工方案(欧建)_第2页
2/10
人工挖孔桩施工方案(欧建)_第3页
3/10
下载后可任意编辑洞头县北岙镇打水鞍村旧村改造(海天佳境)人工挖孔桩施工方案一、工程概况(略)二、工程地质情况(略)三、工程技术管理人员配备表:姓名岗位职称或岗位证书联系电话项目经理技术负责人质 检员施工员施工员测量员(兼代验员)资料员材料员核算员安全员电工挖孔班长钢筋班长砼工班长四、施工程序:1、测量定位:桩位轴线实行在地面设十字控制网,基准点。安装提升设备时,使吊桶的钢丝绳中心与桩孔中心线一致,以作挖土时粗略控制中心线用。 2、挖土:(1)实行分段开挖,每段高度决定于土壁保持直立状态的能力一般以0.80~1.0M。(2)挖土由人工从上到下逐段用镐、锹进行,遇坚硬土层用锤、钎、风稿破裂。同一段内挖土次序为先中间后周边。扩底部份实行先挖桩身圆柱体,再按扩底尺寸从上到下修凿。(3)弃土装入活底吊桶或箩筐内。垂直运输则在孔口安支架、工字轨道、电动葫芦或架三木塔,用 10~20KN 慢速卷扬机提升。桩孔较深时,亦可用1下载后可任意编辑手摇辘轳提升,弃土运出孔口后应及时用手推车运至集中堆土处。(4)在地下水以下施工应及时用吊桶将泥水吊出。如遇大量渗水,则在孔底一侧挖集水坑,用高扬程潜水泵排出桩孔外。(5)本工程桩基的桩端要求进入中风化基岩,挖掘中风化地层时,一般采纳风镐掘进,当掘进有难度时可采纳放小岩炮。(须报经有关部门批准后方可进行)3、安放护壁模板:(1)分段成孔后,安放 φ8@150 的钢筋,弯成环形后安放在护壁内(设计有要求时根据其规定),施工段的高度,一般为 1M,4 块活动钢模板组合而成。(2)护壁支模中心线控制,系将桩轴线、高程引到第一节混凝土护壁上,每节以十字线对中,吊大线锤控制中心点位置。用尺杆找圆周,然后由基准点测量孔深。4、浇筑护壁混凝土:护壁混凝土要注意振捣密实,因它起着护壁与防水双重作用,上下护壁间搭接 50 mm。第一节混凝土护壁宜高出地面 30cm,便于挡水和定位。5、支模板继续下一段的施工:当护壁混凝土达到一定强度(按承受土的的侧向压力计算)后便可拆除模板,一般在常温情况下 24 小时可以拆除模板,再开挖下一段土方,然后继续支模灌注护壁混凝土,如此循环,直到挖到设计要求的深度。6、钢筋笼制作与沉放:钢筋笼制作与普通钻孔灌注桩的钢筋笼一样,笼长超过 9M 时同样采纳电弧焊的方法。下钢筋笼采纳带小卷扬机和活动三木塔的小型吊运机具进行。钢筋笼就位应做到轻放、慢放,以免损坏砼护壁。7、清除孔底积水...
