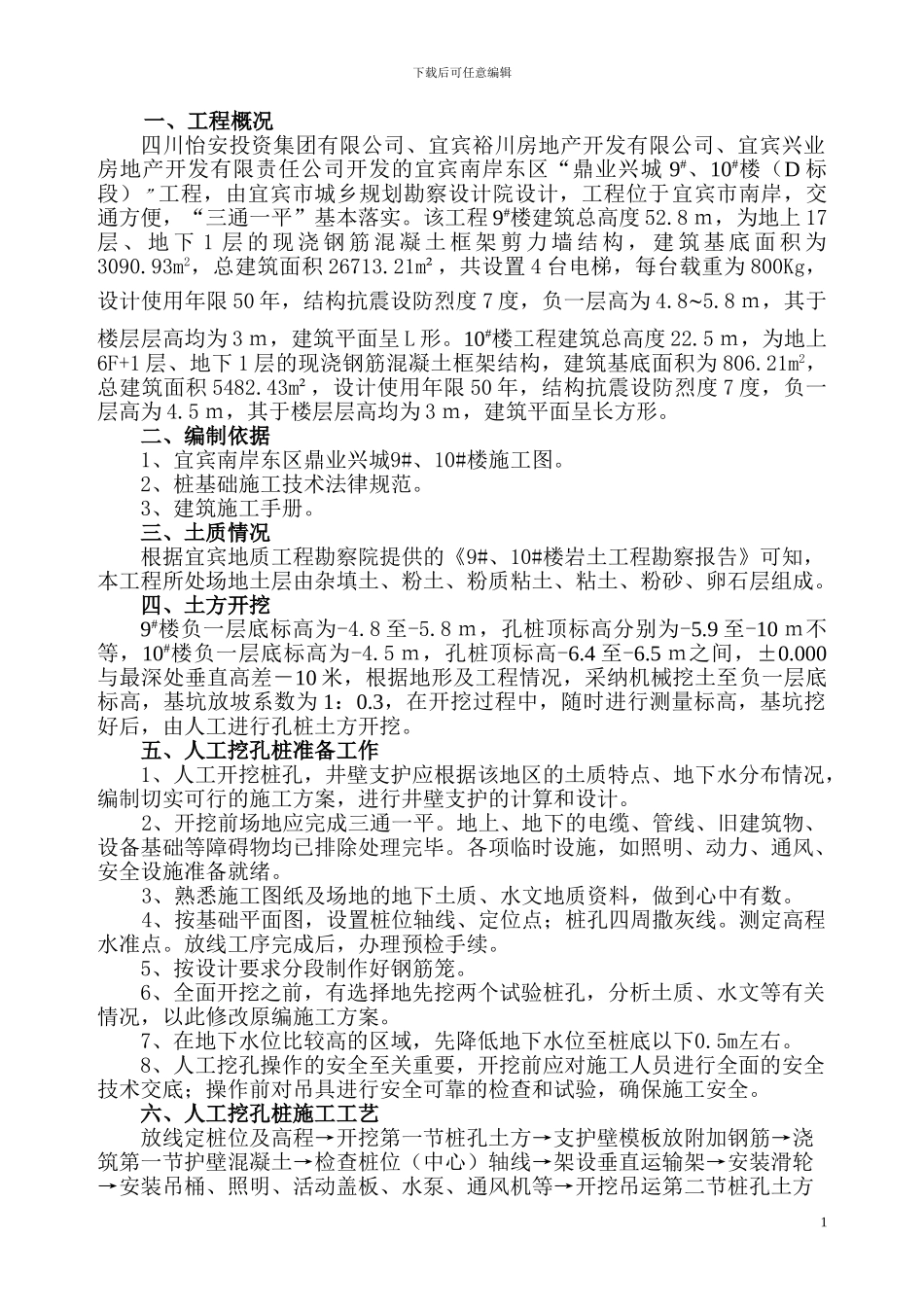

下载后可任意编辑 一、工程概况四川怡安投资集团有限公司、宜宾裕川房地产开发有限公司、宜宾兴业房地产开发有限责任公司开发的宜宾南岸东区“鼎业兴城 9#、10#楼（D 标段）”工程，由宜宾市城乡规划勘察设计院设计，工程位于宜宾市南岸，交通方便，“三通一平”基本落实。该工程 9#楼建筑总高度 52.8 ｍ，为地上 17层 、 地 下 1 层 的 现 浇 钢 筋 混 凝 土 框 架 剪 力 墙 结 构 ， 建 筑 基 底 面 积 为3090.93m2，总建筑面积 26713.21m²，共设置 4 台电梯，每台载重为 800Kg，设计使用年限 50 年，结构抗震设防烈度 7 度，负一层高为 4.8~5.8 ｍ，其于楼层层高均为 3 ｍ，建筑平面呈 L 形。10#楼工程建筑总高度 22.5 ｍ，为地上6F+1 层、地下 1 层的现浇钢筋混凝土框架结构，建筑基底面积为 806.21m2，总建筑面积 5482.43m²，设计使用年限 50 年，结构抗震设防烈度 7 度，负一层高为 4.5 ｍ，其于楼层层高均为 3 ｍ，建筑平面呈长方形。二、编制依据1、宜宾南岸东区鼎业兴城9#、10#楼施工图。2、桩基础施工技术法律规范。3、建筑施工手册。三、土质情况根据宜宾地质工程勘察院提供的《9#、10#楼岩土工程勘察报告》可知，本工程所处场地土层由杂填土、粉土、粉质粘土、粘土、粉砂、卵石层组成。四、土方开挖9#楼负一层底标高为-4.8 至-5.8 ｍ，孔桩顶标高分别为-5.9 至-10 ｍ不等，10#楼负一层底标高为-4.5 ｍ，孔桩顶标高-6.4 至-6.5 ｍ之间，±0.000与最深处垂直高差－10 米，根据地形及工程情况，采纳机械挖土至负一层底标高，基坑放坡系数为 1：0.3，在开挖过程中，随时进行测量标高，基坑挖好后，由人工进行孔桩土方开挖。五、人工挖孔桩准备工作1、人工开挖桩孔，井壁支护应根据该地区的土质特点、地下水分布情况，编制切实可行的施工方案，进行井壁支护的计算和设计。2、开挖前场地应完成三通一平。地上、地下的电缆、管线、旧建筑物、设备基础等障碍物均已排除处理完毕。各项临时设施，如照明、动力、通风、安全设施准备就绪。3、熟悉施工图纸及场地的地下土质、水文地质资料，做到心中有数。4、按基础平面图，设置桩位轴线、定位点；桩孔四周撒灰线。测定高程水准点。放线工序完成后，办理预检手续。 5、按设计要求分段制作好钢筋笼。 6、全面开挖之前，有选择地先挖两个试验桩孔，分析土质、水文等有关情况，以此修改原编施工方案。 7、在地下水位比...
