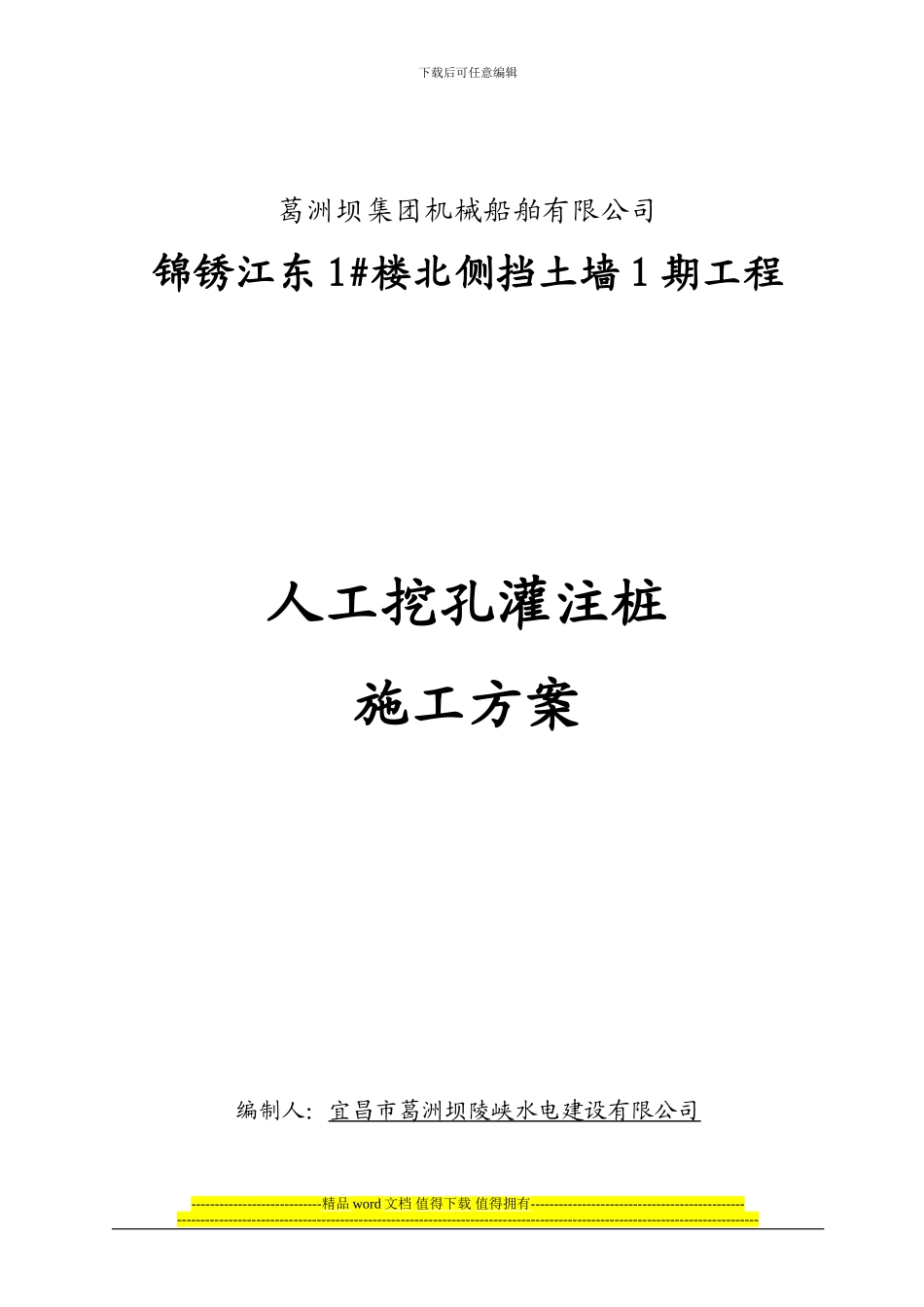

下载后可任意编辑葛洲坝集团机械船舶有限公司锦锈江东 1#楼北侧挡土墙 1 期工程人工挖孔灌注桩施工方案编制人：宜昌市葛洲坝陵峡水电建设有限公司----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑 2013 年 12 月 26 日一、工程概况：1.1 工程特点：锦绣江东经济适用房项目位于宜昌市猇亭开发区虎牙村，葛洲坝机械船舶有限公司厂区西北侧，原为葛洲坝机械船舶有限公司生活区。因施工场地旁为锦绣江东 1#楼施工现场，周边无多余空地，施工区场地狭窄。1.2 设计概况：本工程桩基为人工挖孔灌注桩，对于桩身小于 13m 的桩，桩径为1000mm；对于桩身大于 13m 的桩，桩径为 1200mm。桩身混凝土强度等级为C30，护壁混凝土强度等级为 C20，厚度约为 150mm，纵向通长钢筋为ф20，螺旋箍为 ф12@150，加劲箍为 ф14@2000，持力层为中风化岩，桩端进入持力层≥2.0m。1.3 地质状况分析：拟建场区上覆为第四系粘性土，下伏基岩为白垩系下统五龙组泥质粉砂岩，局部夹砾岩，岩层产状为：倾向 130°，倾角 5~7°，其倾角平缓，区内无断裂、这周发育，构造形迹主要表现为层理及裂隙，地质构造简单。二、进度计划2.1 施工准备工作: 进行3天。2.2 桩孔定位：与施工准备同时进行，根据施工平面图及建设方提供的平面坐标点，用全站仪放出各桩位，并砌好井圈，工期3天。2.3 成孔工期：根据工期，所有72根桩分三批开挖，计划第一批(C-E段)开挖38根、第二批(E-F段)开挖16根、第三批(F-G段)开挖18根。距离较近的桩孔要实行跳挖，每组2人，根据实际情况每组人每批挖2个桩孔，平均每天每桩完成1米进尺，桩孔估计孔深约6～16米，考虑到特别情况20天可完成一批桩的成孔，前一批桩孔完成后即陆续开挖下一批桩孔，成孔总工期60天。2.4 钢筋笼制作：开孔10天内开始，配合挖桩，做到挖完当天就下钢筋笼, ----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑考虑特别情况，最后一批桩挖完后2天内下完所有钢筋笼。2.5...
