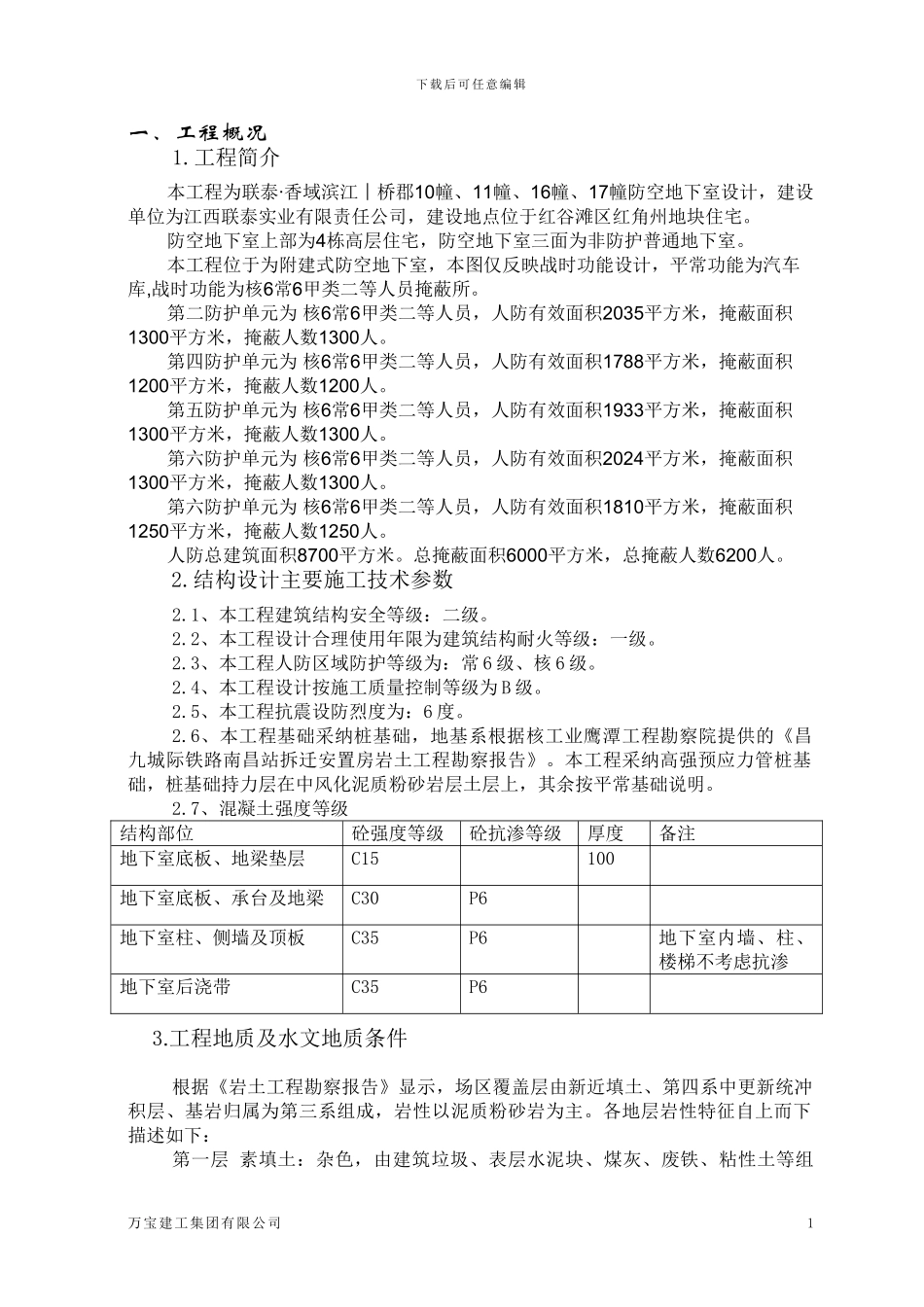

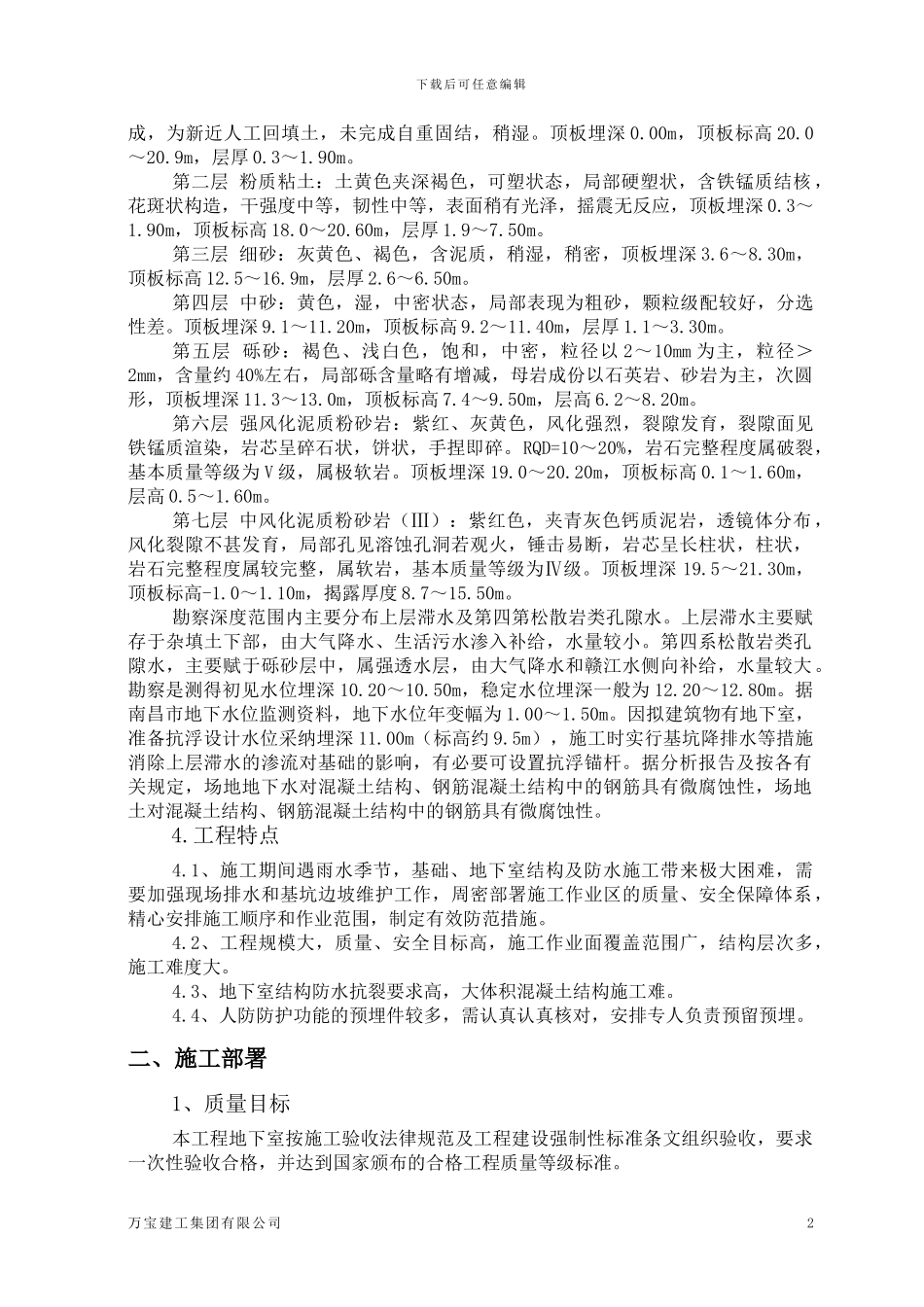

下载后可任意编辑一、工程概况1.工程简介本工程为联泰·香域滨江︱桥郡10幢、11幢、16幢、17幢防空地下室设计，建设单位为江西联泰实业有限责任公司，建设地点位于红谷滩区红角州地块住宅。防空地下室上部为4栋高层住宅，防空地下室三面为非防护普通地下室。本工程位于为附建式防空地下室，本图仅反映战时功能设计，平常功能为汽车库,战时功能为核6常6甲类二等人员掩蔽所。第二防护单元为 核6常6甲类二等人员，人防有效面积2035平方米，掩蔽面积1300平方米，掩蔽人数1300人。第四防护单元为 核6常6甲类二等人员，人防有效面积1788平方米，掩蔽面积1200平方米，掩蔽人数1200人。第五防护单元为 核6常6甲类二等人员，人防有效面积1933平方米，掩蔽面积1300平方米，掩蔽人数1300人。第六防护单元为 核6常6甲类二等人员，人防有效面积2024平方米，掩蔽面积1300平方米，掩蔽人数1300人。第六防护单元为 核6常6甲类二等人员，人防有效面积1810平方米，掩蔽面积1250平方米，掩蔽人数1250人。人防总建筑面积8700平方米。总掩蔽面积6000平方米，总掩蔽人数6200人。 2.结构设计主要施工技术参数2.1、本工程建筑结构安全等级：二级。2.2、本工程设计合理使用年限为建筑结构耐火等级：一级。2.3、本工程人防区域防护等级为：常 6 级、核 6 级。2.4、本工程设计按施工质量控制等级为 B 级。2.5、本工程抗震设防烈度为：6 度。2.6、本工程基础采纳桩基础，地基系根据核工业鹰潭工程勘察院提供的《昌九城际铁路南昌站拆迁安置房岩土工程勘察报告》。本工程采纳高强预应力管桩基础，桩基础持力层在中风化泥质粉砂岩层土层上，其余按平常基础说明。2.7、混凝土强度等级结构部位砼强度等级砼抗渗等级厚度备注地下室底板、地梁垫层C15100地下室底板、承台及地梁C30P6地下室柱、侧墙及顶板C35P6地下室内墙、柱、楼梯不考虑抗渗地下室后浇带C35P6 3.工程地质及水文地质条件根据《岩土工程勘察报告》显示，场区覆盖层由新近填土、第四系中更新统冲积层、基岩归属为第三系组成，岩性以泥质粉砂岩为主。各地层岩性特征自上而下描述如下：第一层 素填土：杂色，由建筑垃圾、表层水泥块、煤灰、废铁、粘性土等组万宝建工集团有限公司1下载后可任意编辑成，为新近人工回填土，未完成自重固结，稍湿。顶板埋深 0.00m，顶板标高 20.0～20.9m，层厚 0.3～1.90m。第二层 粉质粘土：土黄色夹深褐色，可塑状态，局部硬塑状，含铁锰质结核 ，花斑状构造，干强度中...
