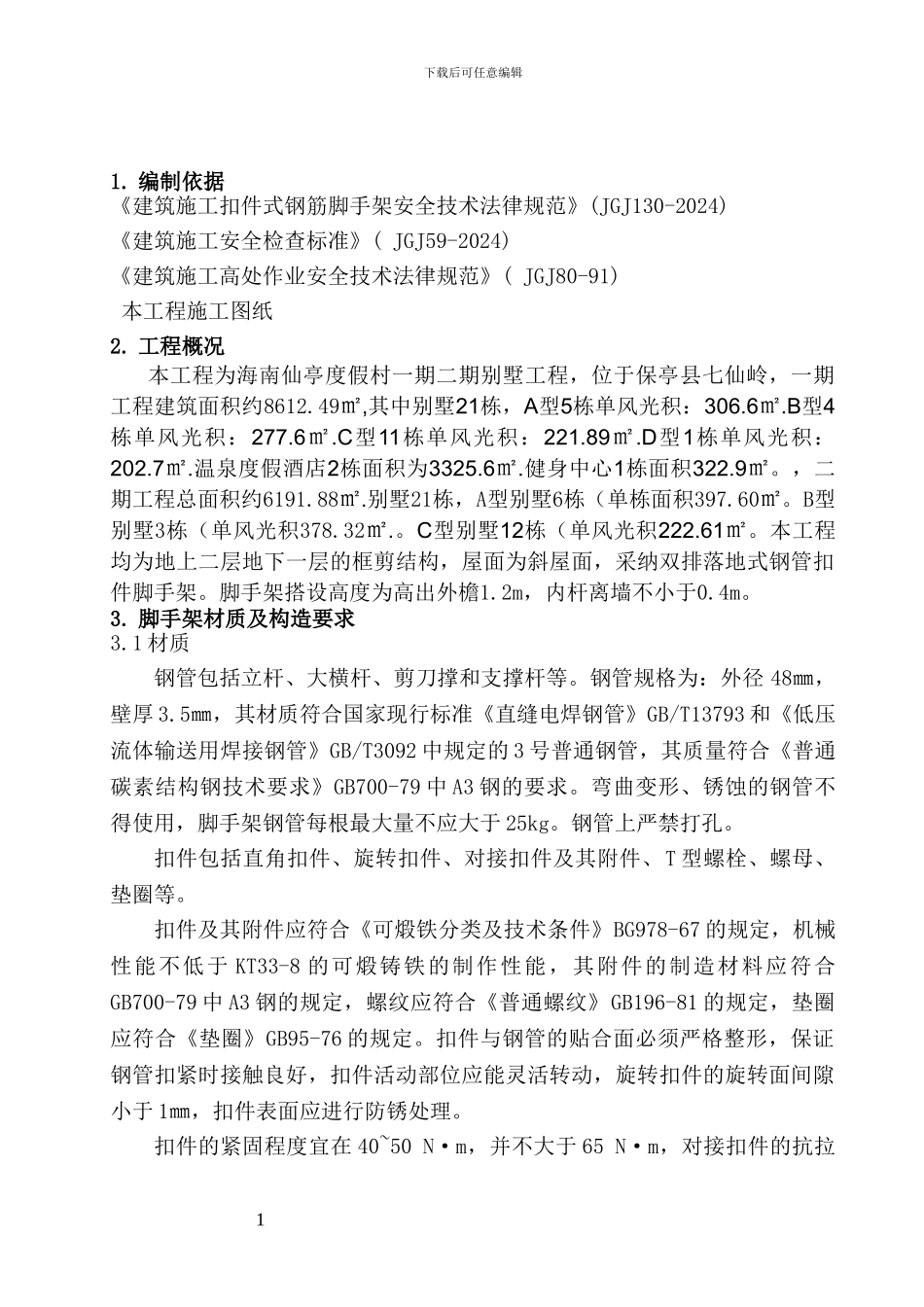

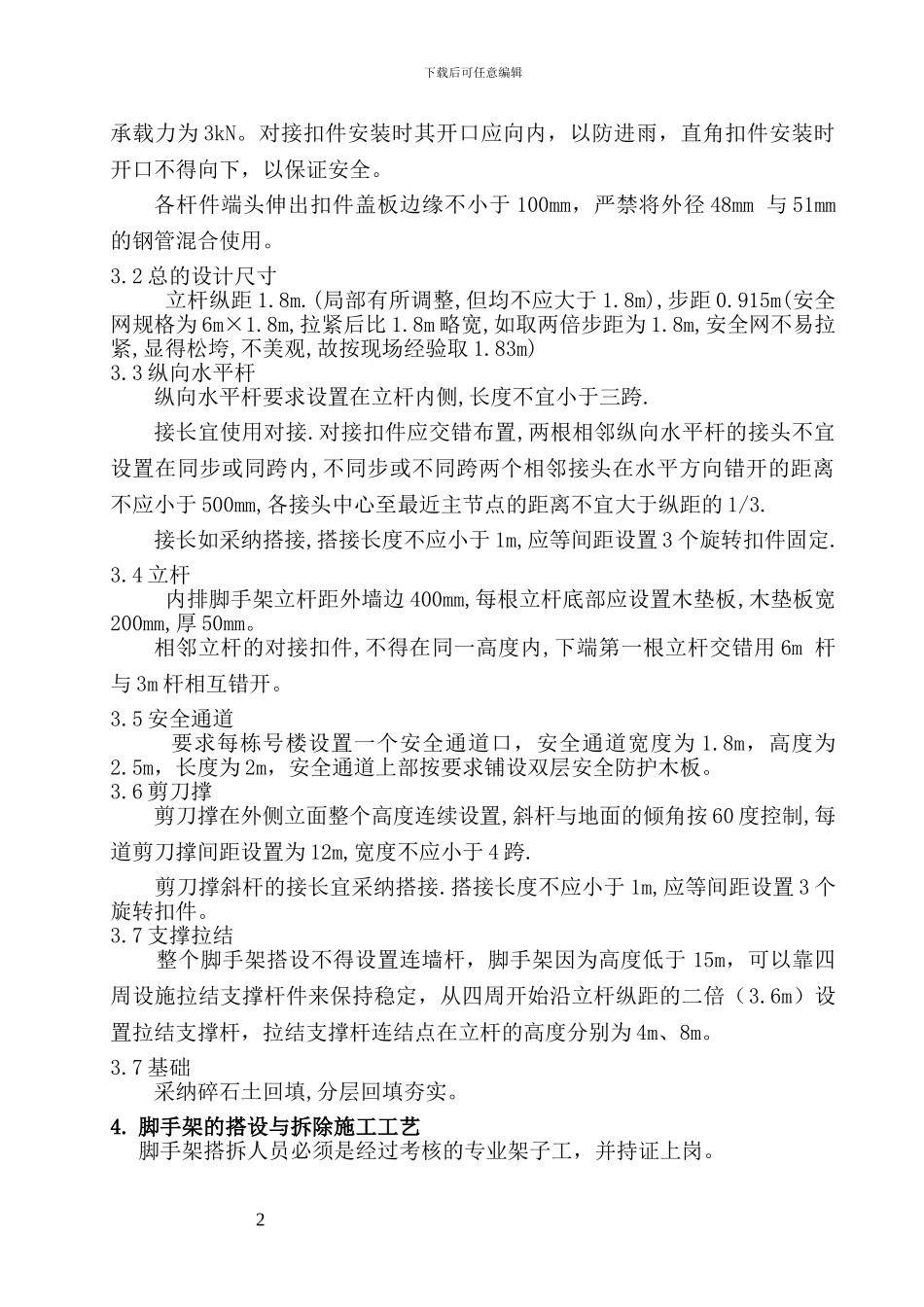

下载后可任意编辑 1. 编制依据《建筑施工扣件式钢筋脚手架安全技术法律规范》(JGJ130-2024)《建筑施工安全检查标准》( JGJ59-2024)《建筑施工高处作业安全技术法律规范》( JGJ80-91) 本工程施工图纸2. 工程概况 本工程为海南仙亭度假村一期二期别墅工程，位于保亭县七仙岭，一期工程建筑面积约8612.49㎡,其中别墅21栋，A型5栋单风光积：306.6㎡.B型4栋单风光积：277.6㎡.C型11栋单风光积：221.89㎡.D型1栋单风光积：202.7㎡.温泉度假酒店2栋面积为3325.6㎡.健身中心1栋面积322.9㎡。，二期工程总面积约6191.88㎡.别墅21栋，A型别墅6栋（单栋面积397.60㎡。B型别墅3栋（单风光积378.32㎡.。C型别墅12栋（单风光积222.61㎡。本工程均为地上二层地下一层的框剪结构，屋面为斜屋面，采纳双排落地式钢管扣件脚手架。脚手架搭设高度为高出外檐1.2m，内杆离墙不小于0.4m。3. 脚手架材质及构造要求3.1 材质钢管包括立杆、大横杆、剪刀撑和支撑杆等。钢管规格为：外径 48㎜，壁厚 3.5㎜，其材质符合国家现行标准《直缝电焊钢管》GB/T13793 和《低压流体输送用焊接钢管》GB/T3092 中规定的 3 号普通钢管，其质量符合《普通碳素结构钢技术要求》GB700-79 中 A3 钢的要求。弯曲变形、锈蚀的钢管不得使用，脚手架钢管每根最大量不应大于 25kg。钢管上严禁打孔。扣件包括直角扣件、旋转扣件、对接扣件及其附件、T 型螺栓、螺母、垫圈等。扣件及其附件应符合《可煅铁分类及技术条件》BG978-67 的规定，机械性能不低于 KT33-8 的可煅铸铁的制作性能，其附件的制造材料应符合GB700-79 中 A3 钢的规定，螺纹应符合《普通螺纹》GB196-81 的规定，垫圈应符合《垫圈》GB95-76 的规定。扣件与钢管的贴合面必须严格整形，保证钢管扣紧时接触良好，扣件活动部位应能灵活转动，旋转扣件的旋转面间隙小于 1㎜，扣件表面应进行防锈处理。扣件的紧固程度宜在 40~50 N·m，并不大于 65 N·m，对接扣件的抗拉 1下载后可任意编辑承载力为 3kN。对接扣件安装时其开口应向内，以防进雨，直角扣件安装时开口不得向下，以保证安全。各杆件端头伸出扣件盖板边缘不小于 100mm，严禁将外径 48mm 与 51mm 的钢管混合使用。3.2 总的设计尺寸立杆纵距 1.8m.(局部有所调整,但均不应大于 1.8m),步距 0.915m(安全网规格为 6m×1.8m,拉紧后比 1.8m 略宽,如取两倍步距为 1.8m,安全网不易拉紧,显得松垮,不美观,故按现场经验取 1.83m) 3.3 纵向...
