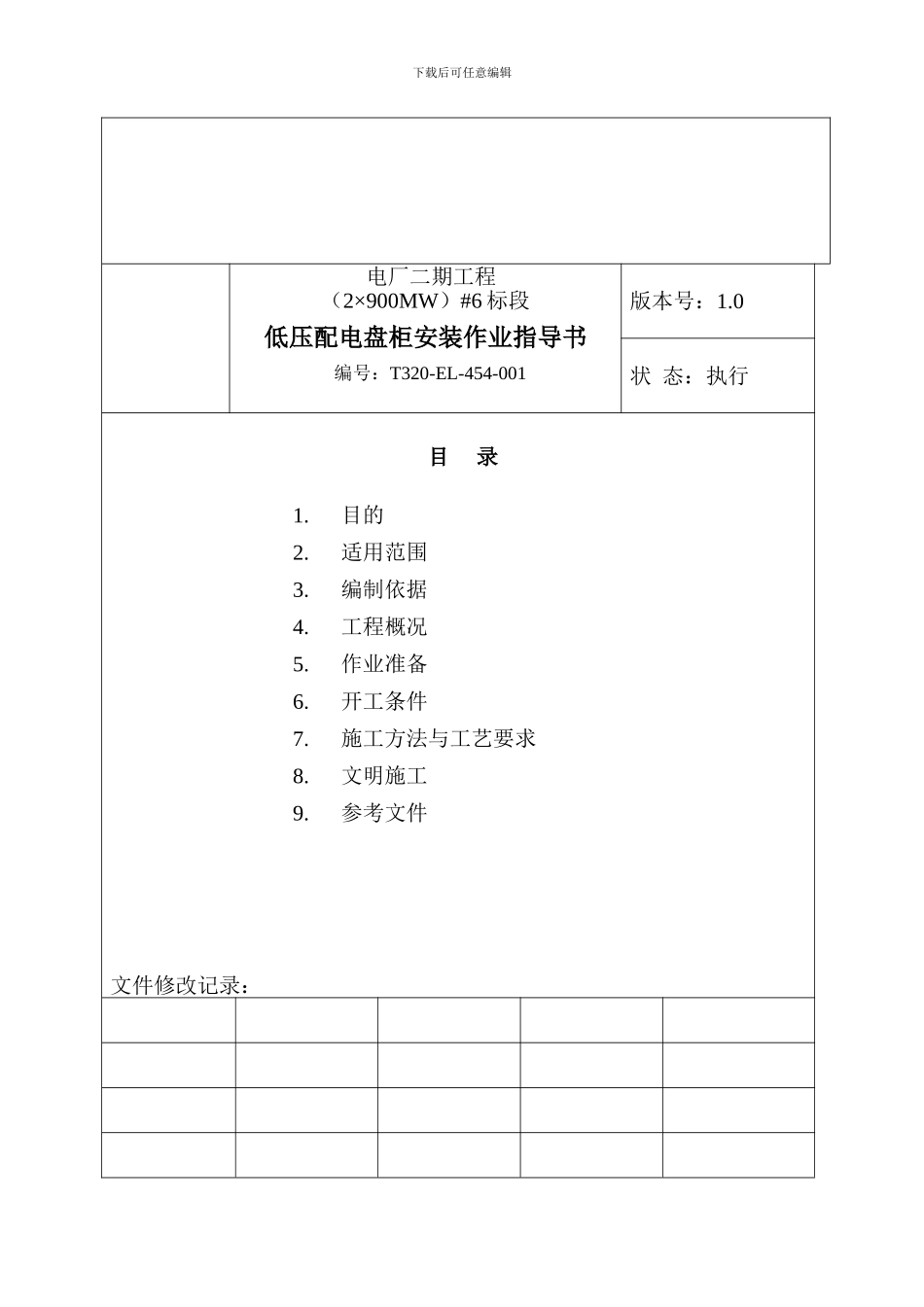

**电力建设第二工程公司作业指导书编号：T320-EL-454-001版本号：1.0状态：执行下载后可任意编辑低压配电盘柜安装作业指导书编 制： 日期 2024.7.12 审 核： 日期 2024.7.12 工 程 部： 日期 2024.7.12 质 保 部： 日期 2024.7.13 安 环 部： 日期 2024.7.13 批 准： 日期 2024.7.13 生效日期： 2024 年 7 月 17 日 下载后可任意编辑 电厂二期工程（2×900MW）#6 标段低压配电盘柜安装作业指导书编号：T320-EL-454-001版本号：1.0状 态：执行目 录1.目的2.适用范围3.编制依据4.工程概况5.作业准备6.开工条件7.施工方法与工艺要求8.文明施工9.参考文件文件修改记录：下载后可任意编辑1.0创建版本号修改说明修改人审核人批准人1目的为了保证**电厂二期工程（2×900MW）#6 标段低压配电盘柜安装工程的施工质量，促进工程施工技术水平的提高，确保盘柜安装时的安全。2适用范围适用于**电厂二期工程（2×900MW）#6 标段范围内所有低压沟通配电盘柜的安装工程。3编制依据3.1《火电施工质量检验及评定标准》（电气篇） （1984 年版）3.2《电力建设安全工作规程》 （火力发电厂部分）3.3SIEMENS 低压沟通开关柜及接地施工图纸及安装手册3.4ALSTOM 低压沟通开关柜安装手册3.5《电气装置安装工程母线装置施工及验收法律规范》GBJ 149-903.6《电气装置安装工程盘、柜及二次回路结线施工及验收法律规范》GB50171-923.7《电气装置安装工程低压电器施工及验收法律规范》GB50254-963.8经业主工程师确认的设计变更等有效文件4工程概况本工程所安装的低压配电盘柜均系进口设备，PD 国内称为 PC（电源控制柜），MD 国内称为 MCC（电动机控制中心）。本标段中共有 PC 柜 65 块，其中包括 6 个低压厂用段，一个保安段和一个照明段，均布置在控制楼内 4.1 米层 400V 开关室内，PC 柜为双屏背立布置，其运输过程也为双屏背立整体运输。另外在汽机房、锅炉房等处分散布置有 MCC 配电柜，在电除尘开关室内布置有低压配电柜。5作业准备5.1文件资料准备齐全。5.2参加施工人员必须熟悉施工图纸和设备安装工艺及标准。5.3施工工、机具准备：电动卷扬机或葫芦（5 吨） 一台 大力士（3.5 吨） 一台钢丝绳（3 吨，3 米） 四根 撬棒 五根下载后可任意编辑力矩扳手（20-200Nm） 两把 力矩扳手（5-50Nm） 一把梅花扳手 两套双头呆扳手 两套个人常用工具 两套 线锤 一只飞机钻 一台 焊机及附件 ...
