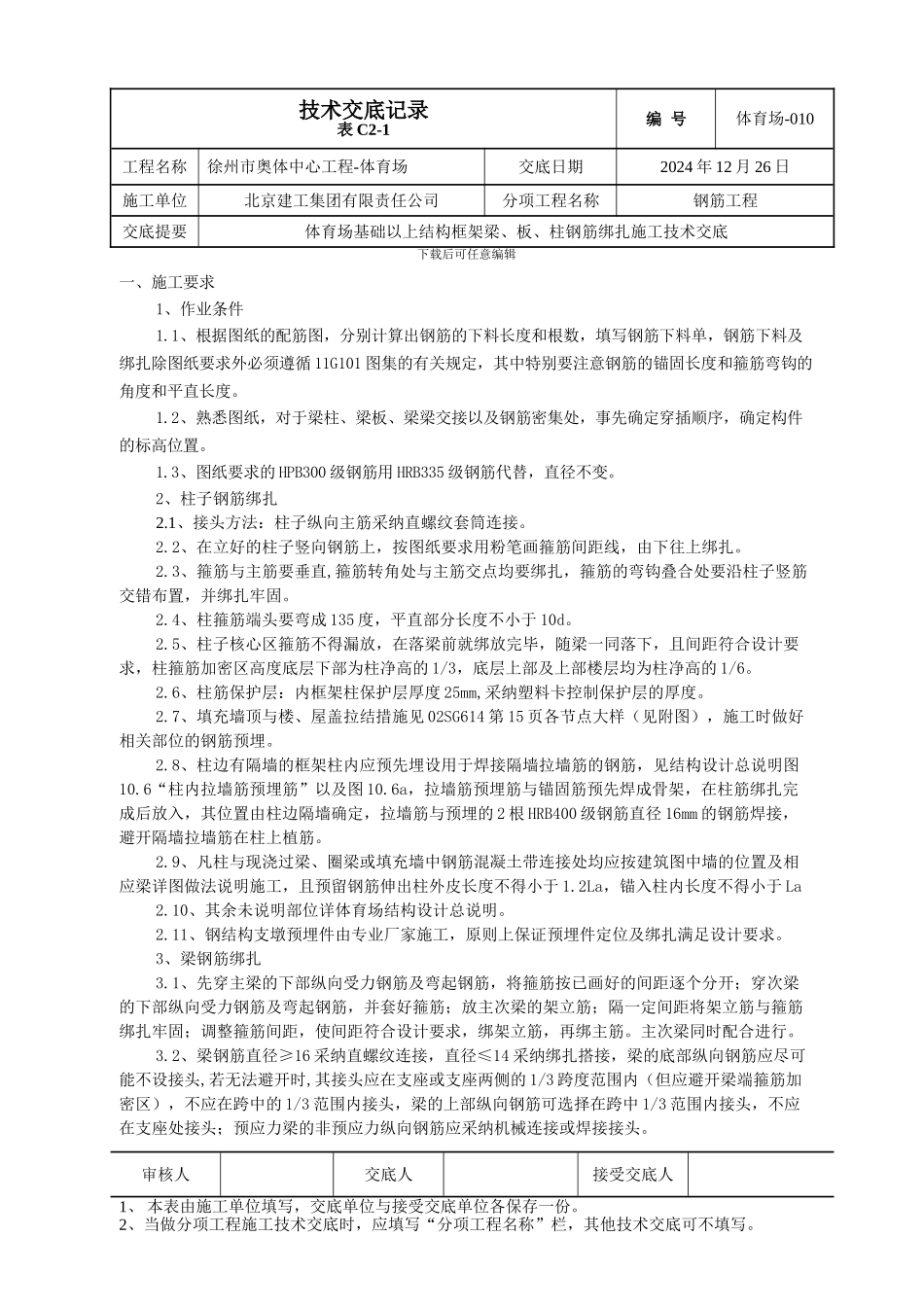

技术交底记录表 C2-1编 号体育场-010工程名称徐州市奥体中心工程-体育场交底日期2024 年 12 月 26 日施工单位北京建工集团有限责任公司分项工程名称钢筋工程交底提要体育场基础以上结构框架梁、板、柱钢筋绑扎施工技术交底下载后可任意编辑一、施工要求1、作业条件1.1、根据图纸的配筋图，分别计算出钢筋的下料长度和根数，填写钢筋下料单，钢筋下料及绑扎除图纸要求外必须遵循 11G101 图集的有关规定，其中特别要注意钢筋的锚固长度和箍筋弯钩的角度和平直长度。1.2、熟悉图纸，对于梁柱、梁板、梁梁交接以及钢筋密集处，事先确定穿插顺序，确定构件的标高位置。1.3、图纸要求的 HPB300 级钢筋用 HRB335 级钢筋代替，直径不变。2、柱子钢筋绑扎2.1、接头方法：柱子纵向主筋采纳直螺纹套筒连接。2.2、在立好的柱子竖向钢筋上，按图纸要求用粉笔画箍筋间距线，由下往上绑扎。2.3、箍筋与主筋要垂直,箍筋转角处与主筋交点均要绑扎，箍筋的弯钩叠合处要沿柱子竖筋交错布置，并绑扎牢固。2.4、柱箍筋端头要弯成 135 度，平直部分长度不小于 10d。2.5、柱子核心区箍筋不得漏放，在落梁前就绑放完毕，随梁一同落下，且间距符合设计要求，柱箍筋加密区高度底层下部为柱净高的 1/3，底层上部及上部楼层均为柱净高的 1/6。2.6、柱筋保护层：内框架柱保护层厚度 25mm,采纳塑料卡控制保护层的厚度。2.7、填充墙顶与楼、屋盖拉结措施见 02SG614 第 15 页各节点大样（见附图），施工时做好相关部位的钢筋预埋。2.8、柱边有隔墙的框架柱内应预先埋设用于焊接隔墙拉墙筋的钢筋，见结构设计总说明图10.6“柱内拉墙筋预埋筋”以及图 10.6a，拉墙筋预埋筋与锚固筋预先焊成骨架，在柱筋绑扎完成后放入，其位置由柱边隔墙确定，拉墙筋与预埋的 2 根 HRB400 级钢筋直径 16mm 的钢筋焊接，避开隔墙拉墙筋在柱上植筋。2.9、凡柱与现浇过梁、圈梁或填充墙中钢筋混凝土带连接处均应按建筑图中墙的位置及相应梁详图做法说明施工，且预留钢筋伸出柱外皮长度不得小于 1.2La，锚入柱内长度不得小于 La2.10、其余未说明部位详体育场结构设计总说明。2.11、钢结构支墩预埋件由专业厂家施工，原则上保证预埋件定位及绑扎满足设计要求。3、梁钢筋绑扎3.1、先穿主梁的下部纵向受力钢筋及弯起钢筋，将箍筋按已画好的间距逐个分开；穿次梁的下部纵向受力钢筋及弯起钢筋，并套好箍筋；放主次梁的架立筋；隔一定间距将架立筋与箍筋绑扎牢固；调整箍筋间距...
