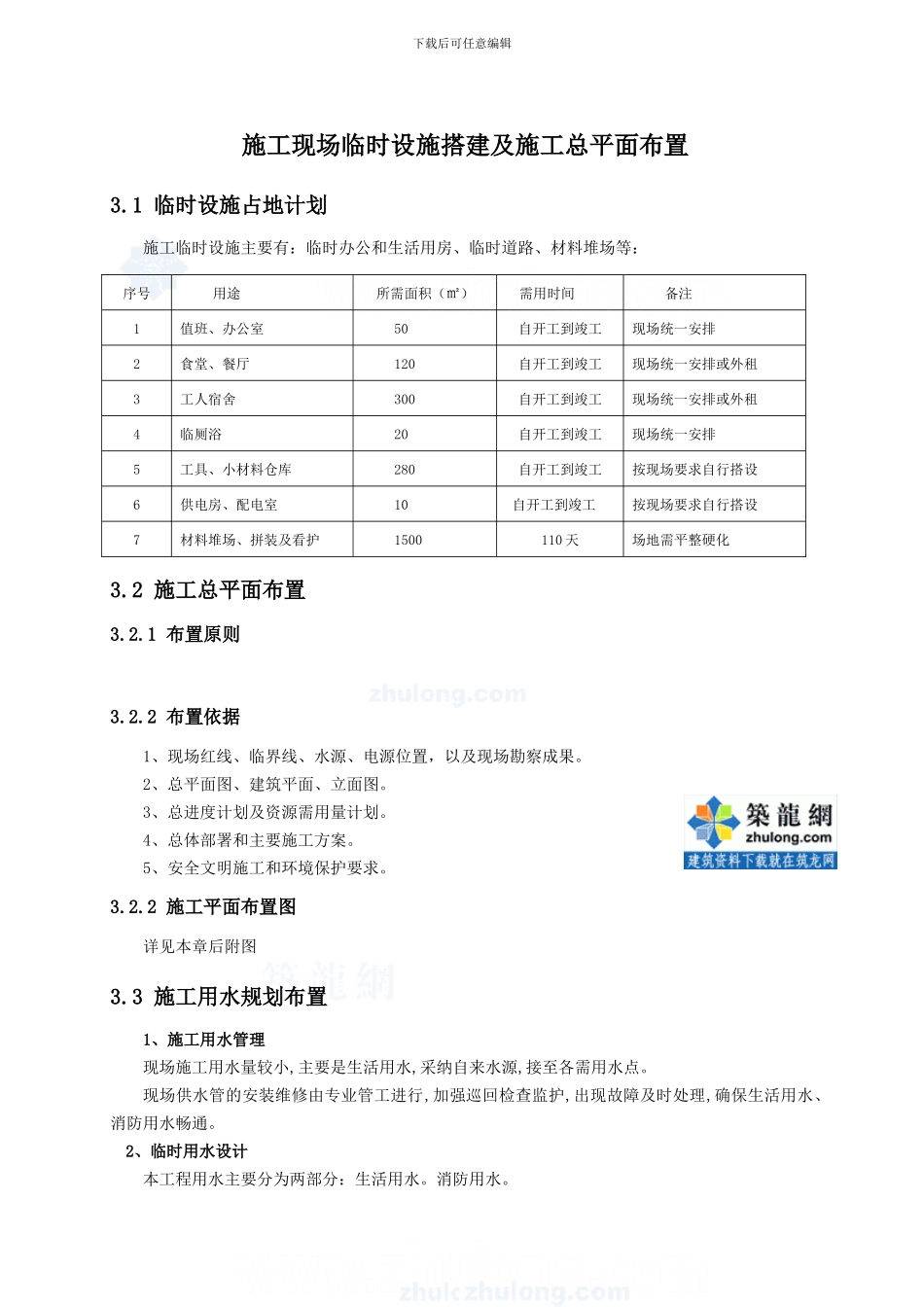

体育场看台屋盖钢结构施工现场临时设施搭建及施工总平面布置_第1页
1/6

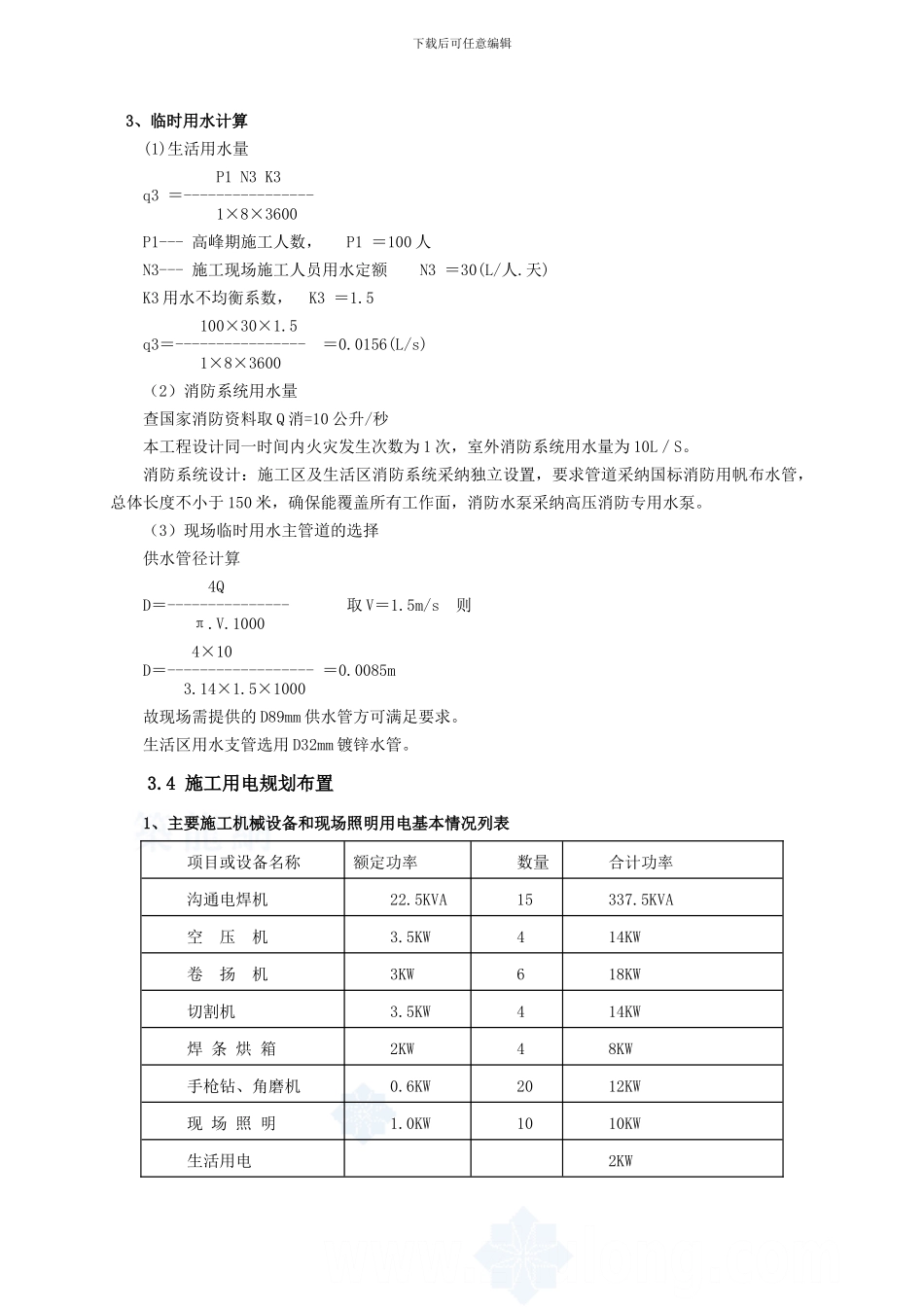

体育场看台屋盖钢结构施工现场临时设施搭建及施工总平面布置_第2页
2/6

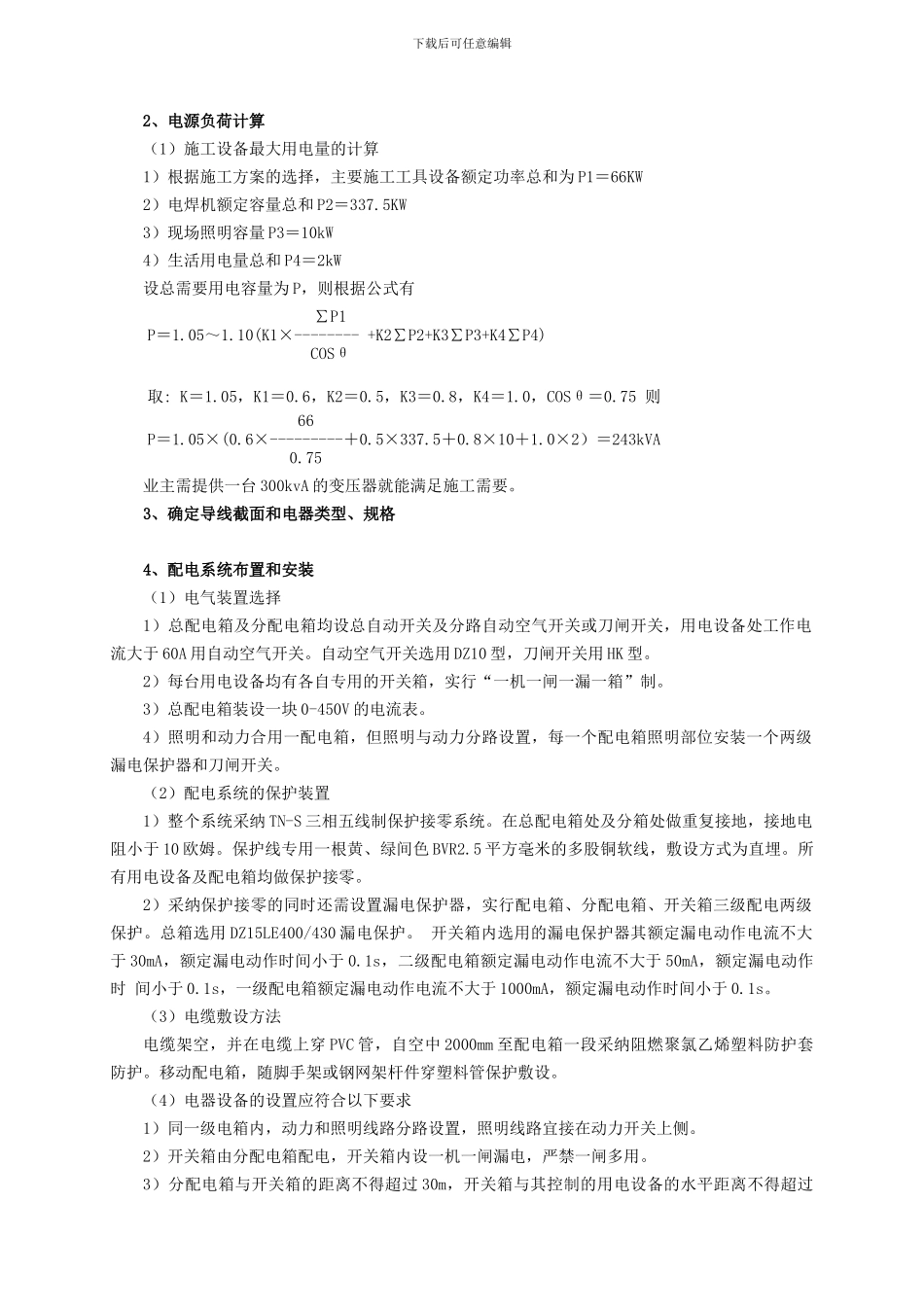

体育场看台屋盖钢结构施工现场临时设施搭建及施工总平面布置_第3页
3/6
下载后可任意编辑 施工现场临时设施搭建及施工总平面布置3.1 临时设施占地计划施工临时设施主要有:临时办公和生活用房、临时道路、材料堆场等:序号用途所需面积(㎡)需用时间备注1值班、办公室50自开工到竣工现场统一安排2食堂、餐厅120自开工到竣工现场统一安排或外租3工人宿舍300自开工到竣工现场统一安排或外租4临厕浴20自开工到竣工现场统一安排5工具、小材料仓库280自开工到竣工按现场要求自行搭设6供电房、配电室10自开工到竣工按现场要求自行搭设7材料堆场、拼装及看护1500110 天场地需平整硬化3.2 施工总平面布置3.2.1 布置原则3.2.2 布置依据1、现场红线、临界线、水源、电源位置,以及现场勘察成果。2、总平面图、建筑平面、立面图。3、总进度计划及资源需用量计划。4、总体部署和主要施工方案。5、安全文明施工和环境保护要求。3.2.2 施工平面布置图详见本章后附图3.3 施工用水规划布置1、施工用水管理现场施工用水量较小,主要是生活用水,采纳自来水源,接至各需用水点。现场供水管的安装维修由专业管工进行,加强巡回检查监护,出现故障及时处理,确保生活用水、消防用水畅通。2、临时用水设计本工程用水主要分为两部分:生活用水。消防用水。下载后可任意编辑3、临时用水计算(1)生活用水量 P1 N3 K3 q3 =---------------- 1×8×3600 P1--- 高峰期施工人数, P1 =100 人N3--- 施工现场施工人员用水定额 N3 =30(L/人.天)K3 用水不均衡系数, K3 =1.5 100×30×1.5 q3=---------------- =0.0156(L/s) 1×8×3600 (2)消防系统用水量查国家消防资料取 Q 消=10 公升/秒本工程设计同一时间内火灾发生次数为 1 次,室外消防系统用水量为 10L/S。消防系统设计:施工区及生活区消防系统采纳独立设置,要求管道采纳国标消防用帆布水管,总体长度不小于 150 米,确保能覆盖所有工作面,消防水泵采纳高压消防专用水泵。(3)现场临时用水主管道的选择供水管径计算 4QD=--------------- 取 V=1.5m/s 则π.V.10004×10D=------------------ =0.0085m3.14×1.5×1000故现场需提供的 D89mm 供水管方可满足要求。生活区用水支管选用 D32mm 镀锌水管。3.4 施工用电规划布置1、主要施工机械设备和现场照明用电基本情况列表项目或设备名称额定功率数量合计功率沟通电焊机22.5KVA15337.5KVA空 压 机3.5KW414KW卷 扬 机3KW618KW切割机3.5KW414KW焊 条 烘 箱2KW48KW手枪钻、角磨机0.6KW2...
