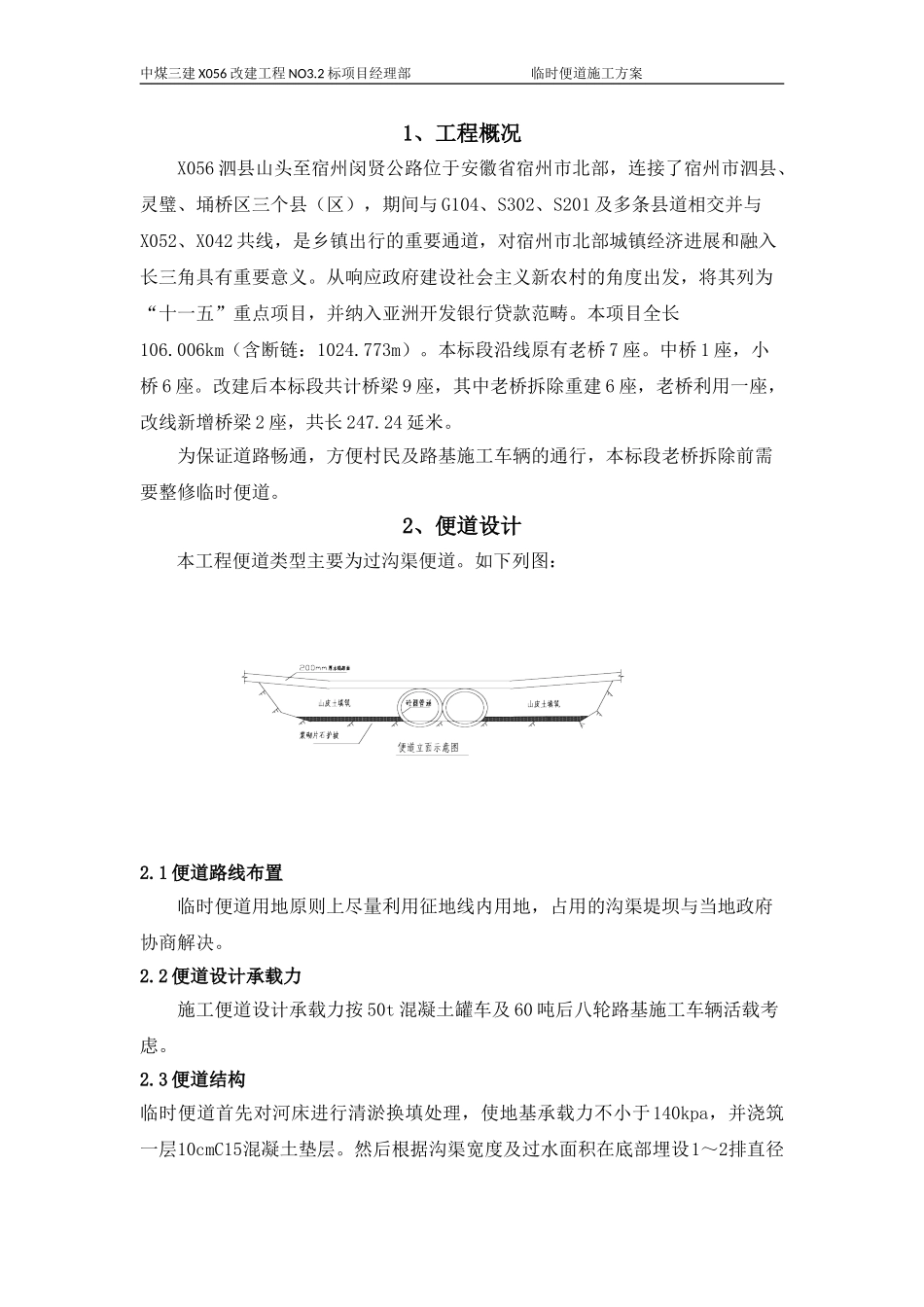

中煤三建 X056 改建工程 NO3.2 标项目经理部 临时便道施工方案1、工程概况X056 泗县山头至宿州闵贤公路位于安徽省宿州市北部，连接了宿州市泗县、灵璧、埇桥区三个县（区），期间与 G104、S302、S201 及多条县道相交并与X052、X042 共线，是乡镇出行的重要通道，对宿州市北部城镇经济进展和融入长三角具有重要意义。从响应政府建设社会主义新农村的角度出发，将其列为“十一五”重点项目，并纳入亚洲开发银行贷款范畴。本项目全长106.006km（含断链：1024.773m）。本标段沿线原有老桥 7 座。中桥 1 座，小桥 6 座。改建后本标段共计桥梁 9 座，其中老桥拆除重建 6 座，老桥利用一座，改线新增桥梁 2 座，共长 247.24 延米。为保证道路畅通，方便村民及路基施工车辆的通行，本标段老桥拆除前需要整修临时便道。2、便道设计本工程便道类型主要为过沟渠便道。如下列图：2.1 便道路线布置 临时便道用地原则上尽量利用征地线内用地，占用的沟渠堤坝与当地政府协商解决。2.2 便道设计承载力施工便道设计承载力按 50t 混凝土罐车及 60 吨后八轮路基施工车辆活载考虑。2.3 便道结构临时便道首先对河床进行清淤换填处理，使地基承载力不小于140kpa，并浇筑一层10cmC15混凝土垫层。然后根据沟渠宽度及过水面积在底部埋设1～2排直径下载后可任意编辑1m的圆管涵，在桥一侧采纳山皮土进行填筑，填筑高度和顺接处老路面等高，便道顶宽为4～5m，底部根据高度自然放坡，顶部使用挖机铺设一层20cm厚水泥稳定碎石，坡脚处使用浆砌片石铺砌护坡50cm，防止水流冲刷。同时对前后河道进行疏通，中间加深，使水流能集中从涵管处通过。3、施工总体部署3.1 工期目标便道整修根据各桥施工计划来定，计划各桥临时便道施工工期为 7 天。3.2 质量目标确保工程质量，符合便道使用要求。3.3 安全目标无工程安全事故，无人员伤亡事故。3.4 文明施工目标争创文明施工场地。4、施工工艺流程及要点4.1 施工工艺流程 便道施工流程图 施工放样 场地清理 地基处理 山皮土 填筑碾压 水稳填 筑碾压 通车 使用管涵埋设下载后可任意编辑4.2 主要施工方法4.2.1 测量及施工准备（1）便道施工前，根据红线用地图实地查勘便道的平面布置，进一步优化便道平面布置。（2）施工测量放线前，必须完成导线网、水准网的复测和加密，并完成路线中桩和红线边桩的测量及布设。对红线边桩做好明显标记，并做好保护。根据便道平面布置图，计算便道临时征地...
