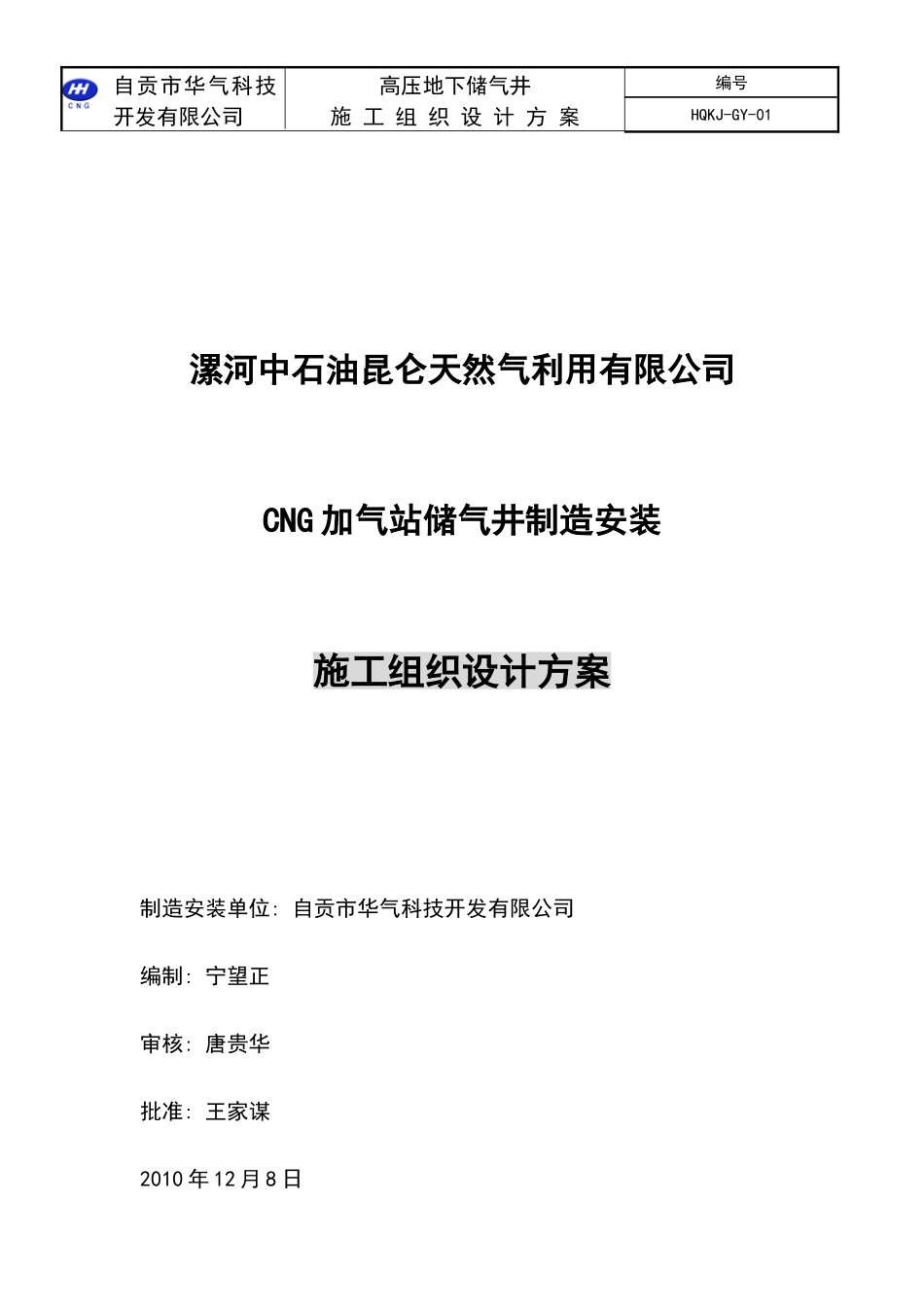

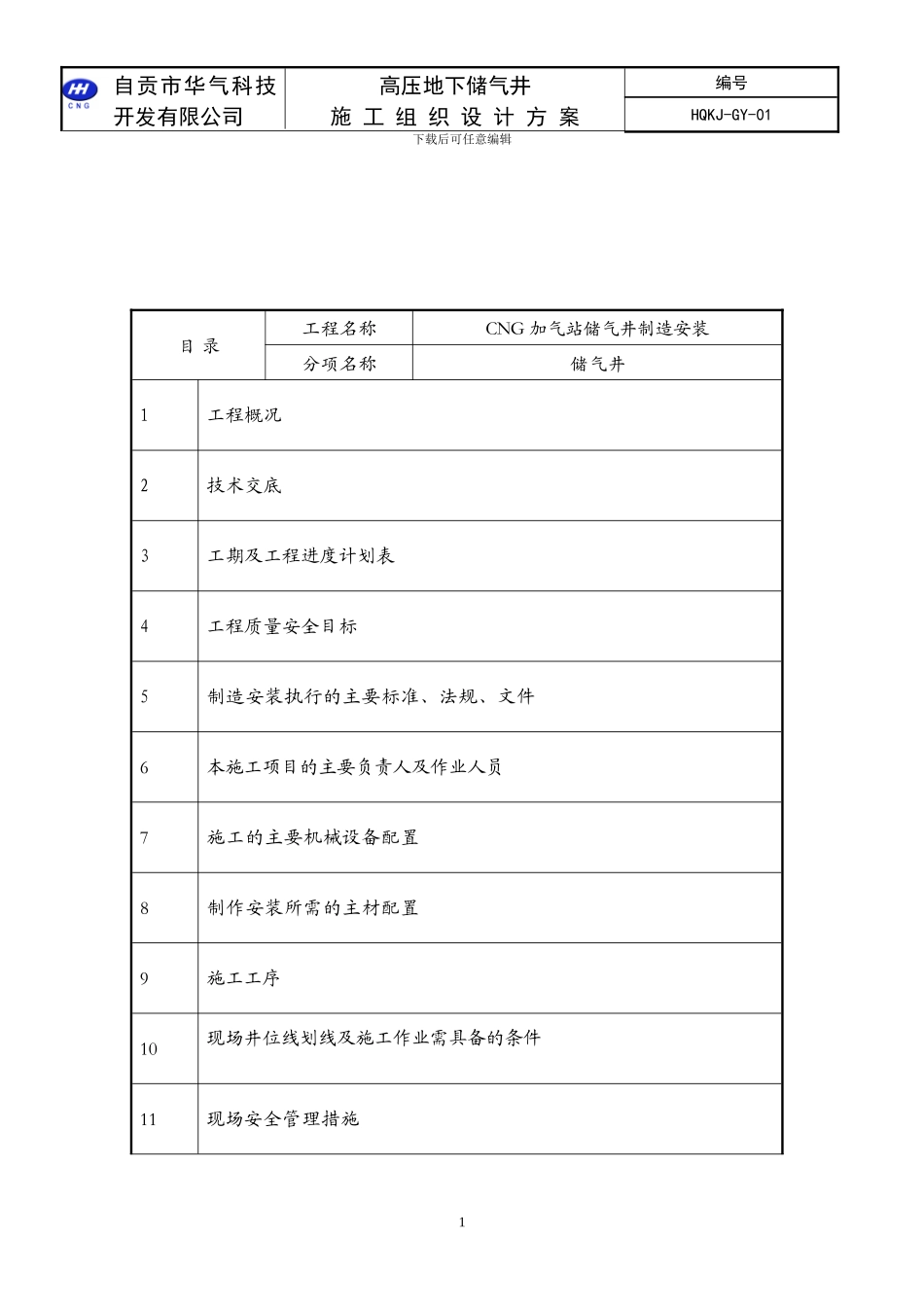

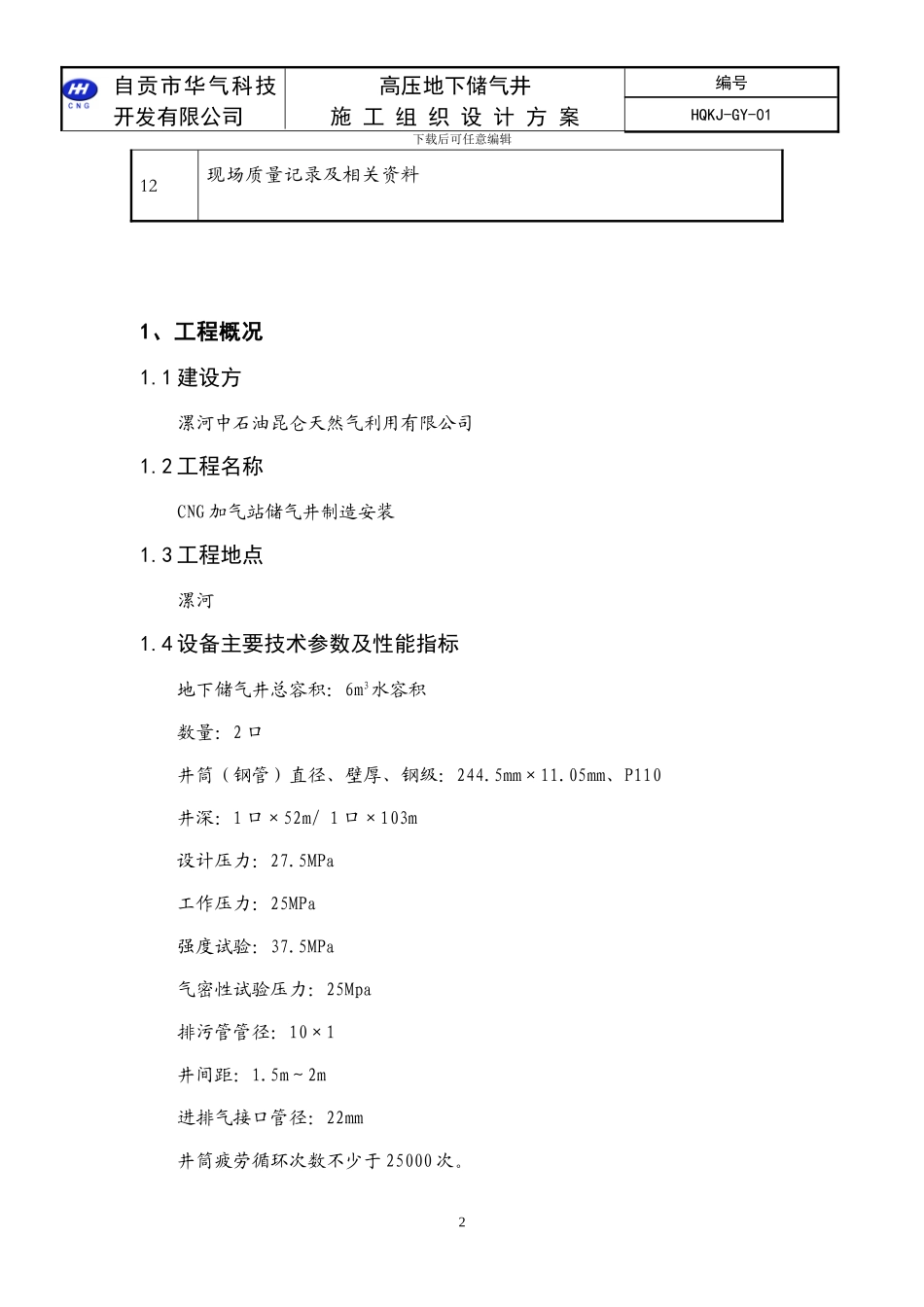

自贡市华气科技开发有限公司高压地下储气井施 工 组 织 设 计 方 案编号HQKJ-GY-01漯河中石油昆仑天然气利用有限公司CNG 加气站储气井制造安装施工组织设计方案制造安装单位: 自贡市华气科技开发有限公司编制: 宁望正审核: 唐贵华批准: 王家谋2010 年 12 月 8 日自贡市华气科技开发有限公司高压地下储气井施 工 组 织 设 计 方 案编号HQKJ-GY-01下载后可任意编辑目 录工程名称CNG 加气站储气井制造安装分项名称储气井1工程概况2技术交底3工期及工程进度计划表4工程质量安全目标5制造安装执行的主要标准、法规、文件6本施工项目的主要负责人及作业人员7施工的主要机械设备配置8制作安装所需的主材配置9施工工序10现场井位线划线及施工作业需具备的条件11现场安全管理措施1自贡市华气科技开发有限公司高压地下储气井施 工 组 织 设 计 方 案编号HQKJ-GY-01下载后可任意编辑12现场质量记录及相关资料1、工程概况1.1 建设方漯河中石油昆仑天然气利用有限公司1.2 工程名称CNG 加气站储气井制造安装1.3 工程地点漯河1.4 设备主要技术参数及性能指标地下储气井总容积：6m3水容积数量：2 口井筒（钢管）直径、壁厚、钢级：244.5mm×11.05mm、P110 井深：1 口×52m/ 1 口×103m设计压力：27.5MPa工作压力：25MPa强度试验：37.5MPa 气密性试验压力：25Mpa排污管管径：10×1井间距：1.5m～2m进排气接口管径：22mm井筒疲劳循环次数不少于 25000 次。2自贡市华气科技开发有限公司高压地下储气井施 工 组 织 设 计 方 案编号HQKJ-GY-01下载后可任意编辑井口连接方式：单进出、法兰面密封、双阀双保险连接2、技术交底2.1 地下储气井设计单位甘肃蓝科石化高新装备股份有限公司（同时具备 A1、SAD 设计资质）2.2 储气井制造安装过程中的重点控制工序2.2.1 钻井按《钻井作业指导书》进行施工，井身质量。1）第一次开钻钻具组合（表管）采纳塔式钻具+扶正器确保钻井井眼的垂直度，使其控制在标准要求的范围内，即：173/4″钻头+ 311Ø扶正器+8″钻铤+108 方钻杆2）第二次开钻的钻具组合121/4″钻头+ 311Ø扶正器+8″钻铤+8″钻铤+5″钻杆+108 方钻杆2.2.2 钢管组装（下套管及扶正器）按《钢管组装作业指导书》进行钢管的组装，根据 SY/T5412《下套管作业规程》要求，P110 钢级的 95/8″套管，其紧扣扭矩应达到 11250～18750N·m，最佳为 15000 N·m，要求控制到最佳，丝扣外露少于 2 扣。每 ...
