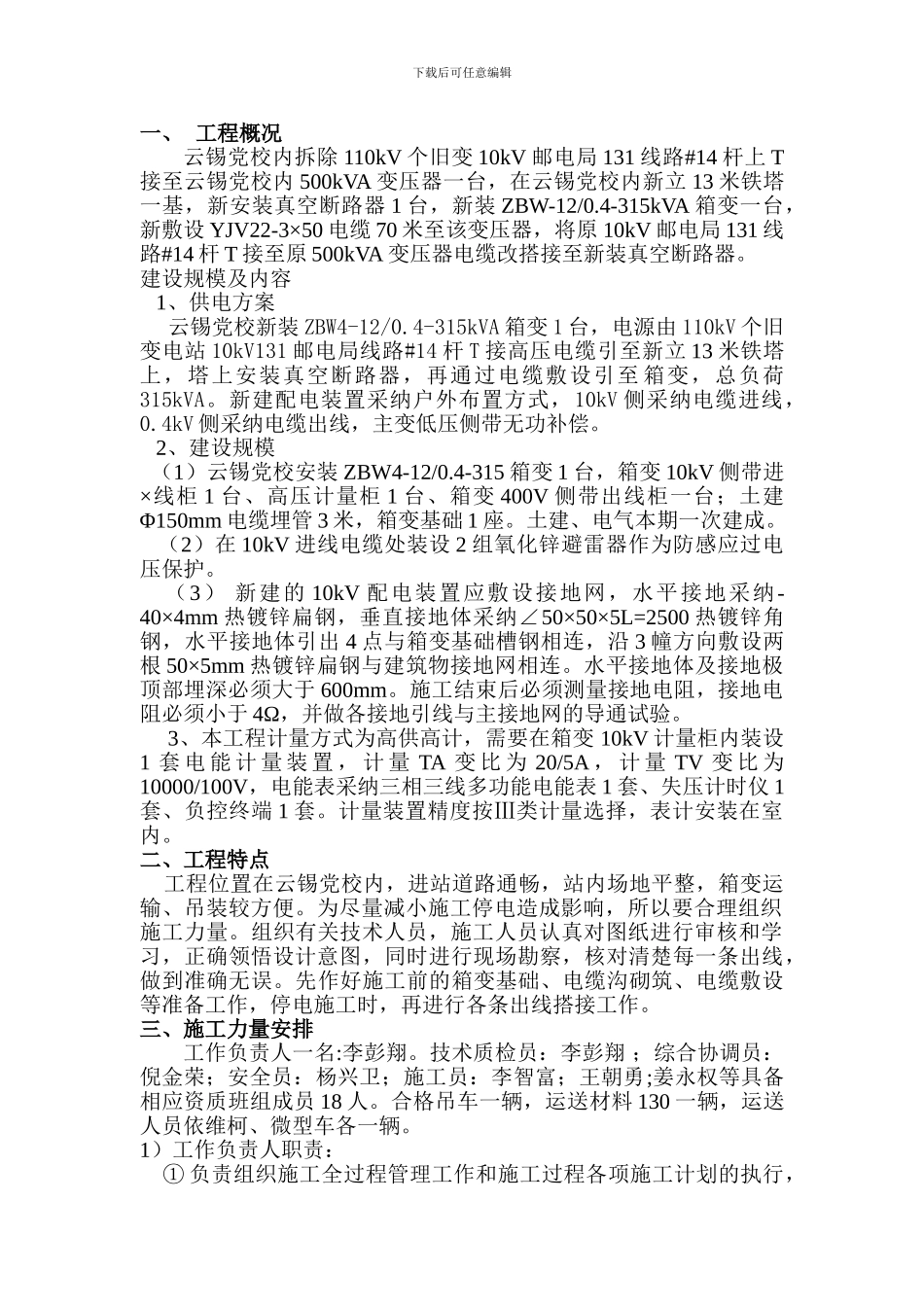

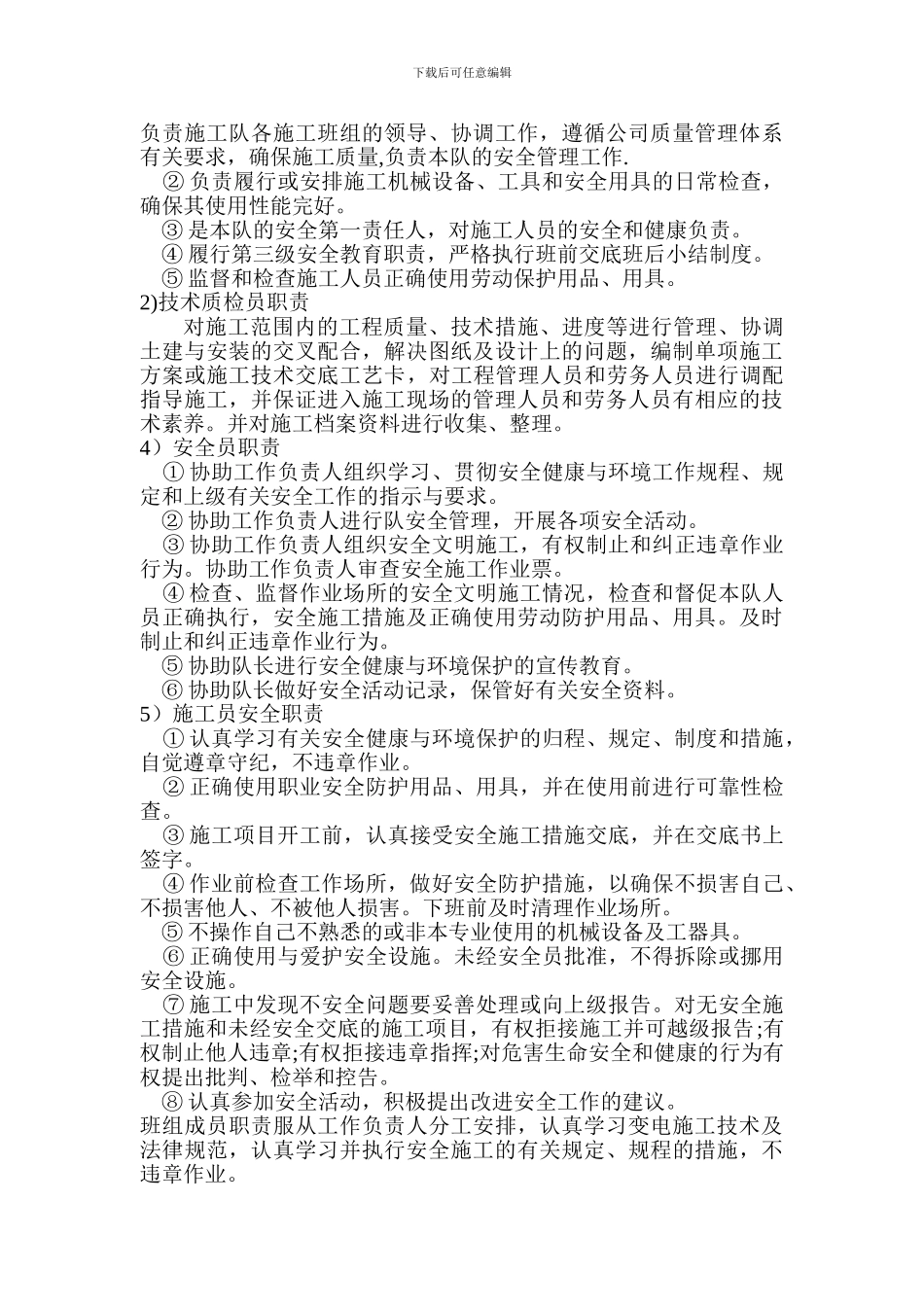

下载后可任意编辑一、 工程概况云锡党校内拆除 110kV 个旧变 10kV 邮电局 131 线路#14 杆上 T接至云锡党校内 500kVA 变压器一台，在云锡党校内新立 13 米铁塔一基，新安装真空断路器 1 台，新装 ZBW-12/0.4-315kVA 箱变一台，新敷设 YJV22-3×50 电缆 70 米至该变压器，将原 10kV 邮电局 131 线路#14 杆 T 接至原 500kVA 变压器电缆改搭接至新装真空断路器。建设规模及内容 1、供电方案 云锡党校新装 ZBW4-12/0.4-315kVA 箱变 1 台，电源由 110kV 个旧变电站 10kV131 邮电局线路#14 杆 T 接高压电缆引至新立 13 米铁塔上，塔上安装真空断路器，再通过电缆敷设引至 箱变，总负荷315kVA。新建配电装置采纳户外布置方式，10kV 侧采纳电缆进线，0.4kV 侧采纳电缆出线，主变低压侧带无功补偿。 2、建设规模 （1）云锡党校安装 ZBW4-12/0.4-315 箱变 1 台，箱变 10kV 侧带进×线柜 1 台、高压计量柜 1 台、箱变 400V 侧带出线柜一台；土建Φ150mm 电缆埋管 3 米，箱变基础 1 座。土建、电气本期一次建成。 （2）在 10kV 进线电缆处装设 2 组氧化锌避雷器作为防感应过电压保护。 （3） 新建的 10kV 配电装置应敷设接地网，水平接地采纳-40×4mm 热镀锌扁钢，垂直接地体采纳∠50×50×5L=2500 热镀锌角钢，水平接地体引出 4 点与箱变基础槽钢相连，沿 3 幢方向敷设两根 50×5mm 热镀锌扁钢与建筑物接地网相连。水平接地体及接地极顶部埋深必须大于 600mm。施工结束后必须测量接地电阻，接地电阻必须小于 4Ω，并做各接地引线与主接地网的导通试验。 3、本工程计量方式为高供高计，需要在箱变 10kV 计量柜内装设1 套 电 能 计 量 装 置 ， 计 量 TA 变 比 为 20/5A ， 计 量 TV 变 比 为10000/100V，电能表采纳三相三线多功能电能表 1 套、失压计时仪 1套、负控终端 1 套。计量装置精度按Ⅲ类计量选择，表计安装在室内。二、工程特点 工程位置在云锡党校内，进站道路通畅，站内场地平整，箱变运输、吊装较方便。为尽量减小施工停电造成影响，所以要合理组织施工力量。组织有关技术人员，施工人员认真对图纸进行审核和学习，正确领悟设计意图，同时进行现场勘察，核对清楚每一条出线，做到准确无误。先作好施工前的箱变基础、电缆沟砌筑、电缆敷设等准备工作，停电施工时，再进行各条出线搭接工作。三、施工力量安排工作负责人一名:...
