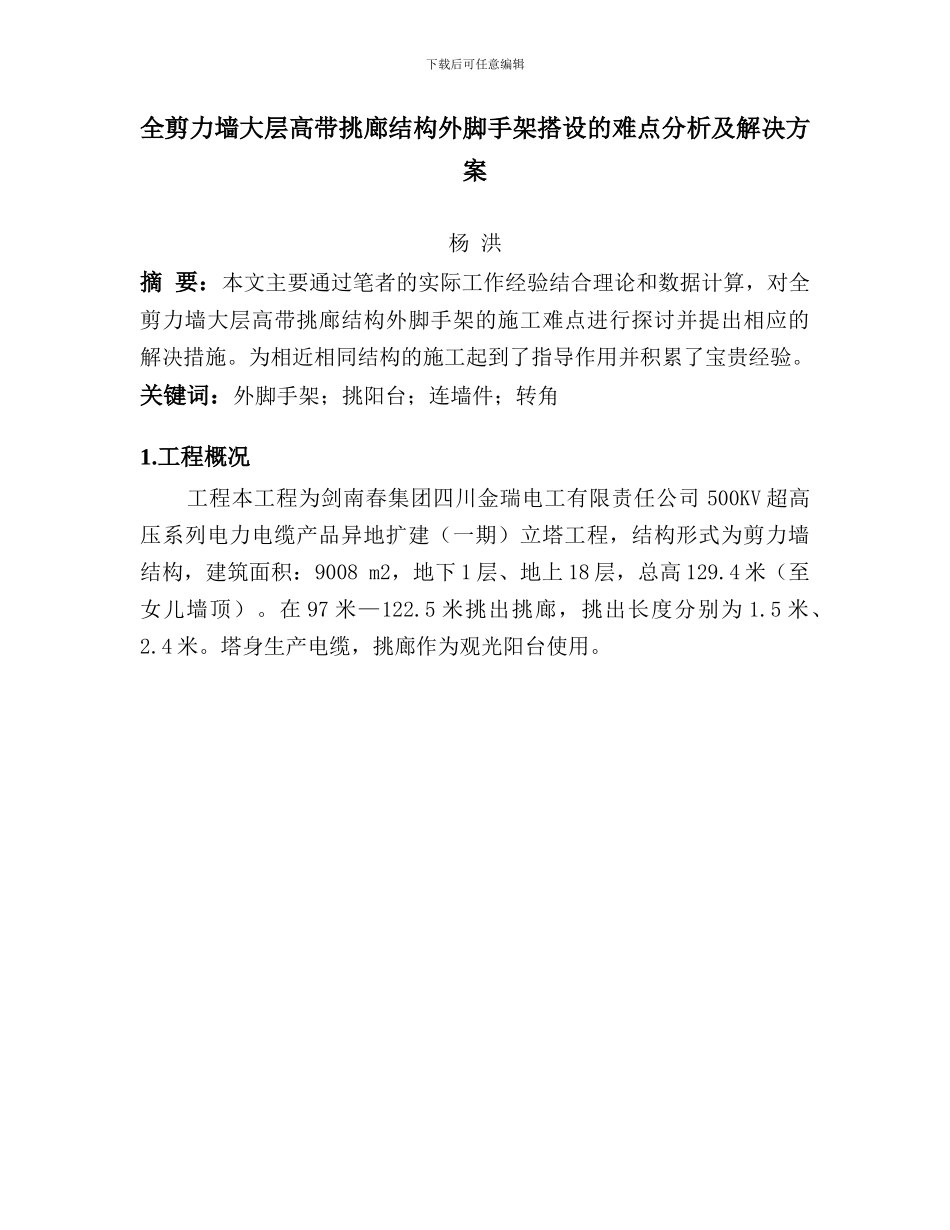

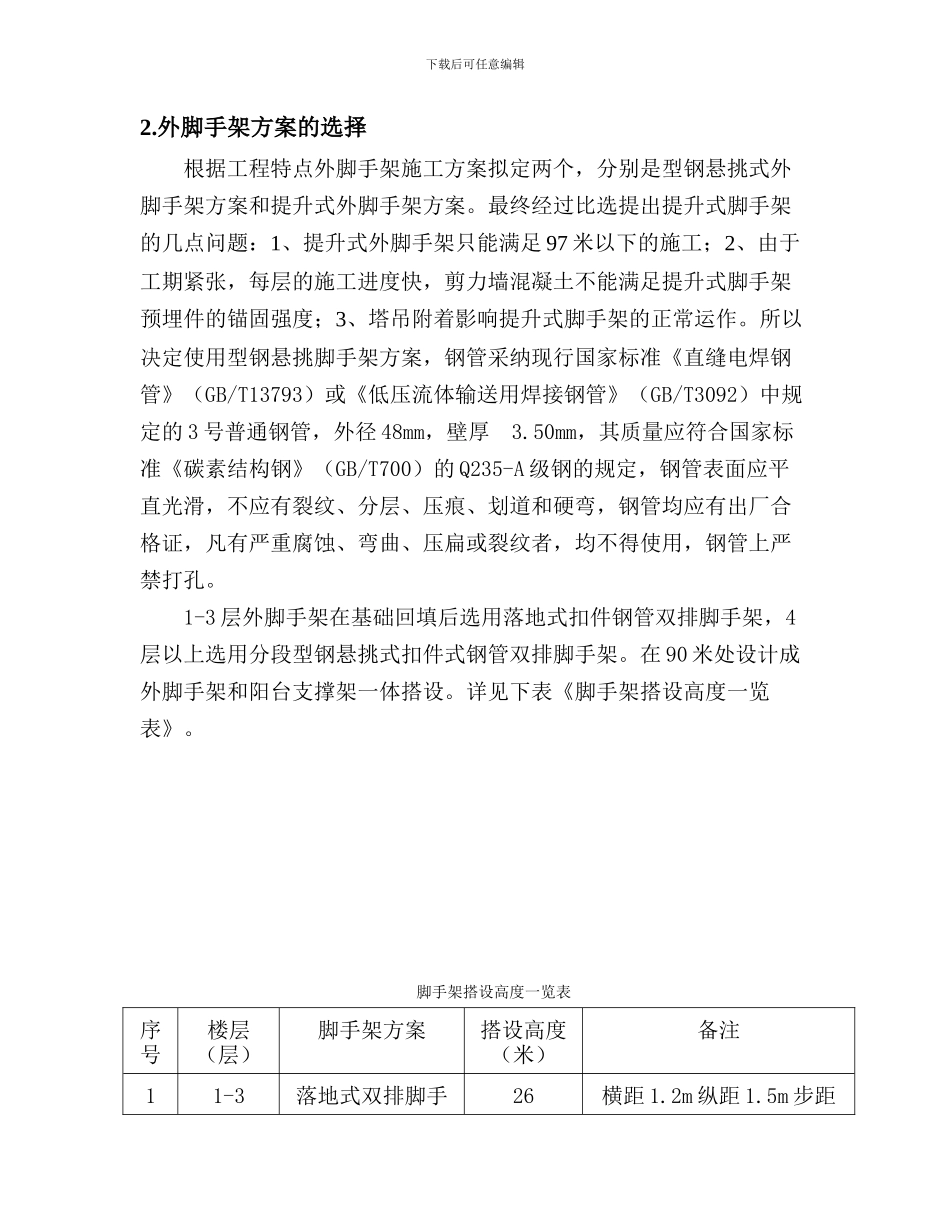

下载后可任意编辑全剪力墙大层高带挑廊结构外脚手架搭设的难点分析及解决方案杨 洪摘 要：本文主要通过笔者的实际工作经验结合理论和数据计算，对全剪力墙大层高带挑廊结构外脚手架的施工难点进行探讨并提出相应的解决措施。为相近相同结构的施工起到了指导作用并积累了宝贵经验。关键词：外脚手架；挑阳台；连墙件；转角 1.工程概况 工程本工程为剑南春集团四川金瑞电工有限责任公司 500KV 超高压系列电力电缆产品异地扩建（一期）立塔工程，结构形式为剪力墙结构，建筑面积：9008 m2，地下 1 层、地上 18 层，总高 129.4 米（至女儿墙顶）。在 97 米—122.5 米挑出挑廊，挑出长度分别为 1.5 米、2.4 米。塔身生产电缆，挑廊作为观光阳台使用。下载后可任意编辑下载后可任意编辑2.外脚手架方案的选择根据工程特点外脚手架施工方案拟定两个，分别是型钢悬挑式外脚手架方案和提升式外脚手架方案。最终经过比选提出提升式脚手架的几点问题：1、提升式外脚手架只能满足 97 米以下的施工；2、由于工期紧张，每层的施工进度快，剪力墙混凝土不能满足提升式脚手架预埋件的锚固强度；3、塔吊附着影响提升式脚手架的正常运作。所以决定使用型钢悬挑脚手架方案，钢管采纳现行国家标准《直缝电焊钢管》（GB/T13793）或《低压流体输送用焊接钢管》（GB/T3092）中规定的 3 号普通钢管，外径 48mm，壁厚 3.50mm，其质量应符合国家标准《碳素结构钢》（GB/T700）的 Q235-A 级钢的规定，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，钢管均应有出厂合格证，凡有严重腐蚀、弯曲、压扁或裂纹者，均不得使用，钢管上严禁打孔。1-3 层外脚手架在基础回填后选用落地式扣件钢管双排脚手架，4层以上选用分段型钢悬挑式扣件式钢管双排脚手架。在 90 米处设计成外脚手架和阳台支撑架一体搭设。详见下表《脚手架搭设高度一览表》。脚手架搭设高度一览表序号楼层（层）脚手架方案搭设高度（米）备注11-3落地式双排脚手26横距 1.2m 纵距 1.5m 步距下载后可任意编辑架1.5m24-6型钢悬挑式双排脚手架21横距 0.9m 纵距 1.5m 步距1.8m37-9型钢悬挑式双排脚手架21横距 0.9m 纵距 1.5m 步距1.8m410-12型钢悬挑式双排脚手架22横距 0.9m 纵距 1.5m 步距1.8m513型钢悬挑式多排脚手架7横距 0.9m 纵距 1m 步距1.5m（阳台模板支撑架）614-16型钢悬挑式双排脚手架21横距 0.9m 纵距 1.5m 步距1.8m717-18型钢悬挑式双排脚...
